多配置薄板金属围框盒体结构

这类薄板围合的盒体结构，在工业现场的应用场景覆盖很广，小到嵌入式工控终端的安装外框、小型电气模块的防护壳体，大到设备操作面板的内嵌安装边框、显示单元的固定围框，都能见到同结构逻辑的钣金件。实际使用中，这类盒体主要承担两个核心作用，一是给内嵌的功能模块提供刚性支撑边界，避免模块受外力磕碰出现移位、损坏，二是通过围合的侧边形成安装限位，让内嵌部件的装配位置精度可控，减少装配环节的反复调整工作量。

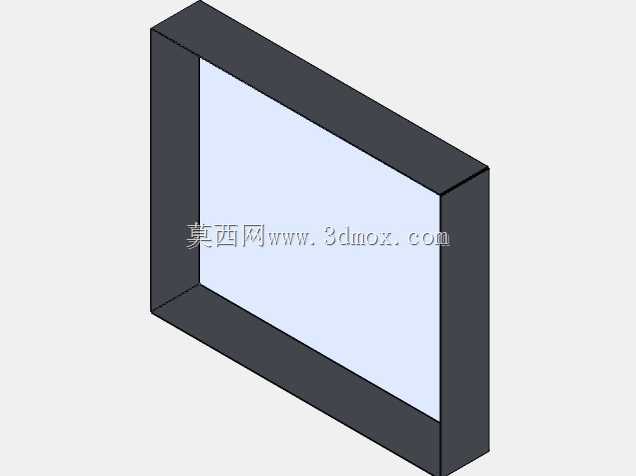

设计这类结构时，首先要考虑的是内嵌部件的安装边界，围框的内轮廓尺寸需要和内嵌部件的外轮廓留合理的装配间隙，间隙过小会导致部件卡滞无法装入，间隙过大则会出现装配后晃动、固定螺丝受额外剪切力的问题。这次的结构做了两种配置，分别对应5个侧面和6个侧面的使用需求，5侧面配置是预留单侧开口作为操作或者显示面，适合嵌入安装到设备面板上的场景，围框嵌入面板开孔后，开口侧和设备外表面齐平，其余侧边在面板内侧承担固定和限位作用；6侧面配置则是全围合结构，适合独立安装的小型模块，所有侧面都能提供防护，仅需要在对应位置预留接线、操作的开孔即可。

从结构工艺角度看，这类薄板盒体优先采用折弯工艺成型，板材厚度根据实际承重需求选择，常规承载小型电子模块的场景下选用1-2mm的冷轧钢板即可满足刚性要求，折弯处的内R角要匹配板材厚度设置，避免折弯处出现应力集中开裂的问题。两种配置的基础轮廓尺寸保持一致，仅在最后一个侧面的折弯工序做区分，能够最大化共用下料模具和折弯工装，减少生产环节的换型成本，批量加工时的效率优势很明显。

安装层面，这类盒体的固定方式可以根据使用场景灵活选择，嵌入面板安装时可以在围框的侧边预留翻边，通过螺丝直接固定在设备面板的内侧，也可以在围框外侧焊接安装耳，通过挂装的方式固定在设备机架上；独立使用的全围合配置，可以在盒体底部预留安装孔，直接固定在安装基面，也可以通过卡扣结构实现快拆式安装，方便后期内部模块的维护检修。实际选型使用时，需要提前确认内嵌部件的走线需求，在对应侧面预留穿线孔或者走线槽的安装位，避免后期二次加工破坏盒体的整体结构强度，同时围框的表面处理可以根据使用环境选择喷塑、镀锌或者阳极氧化，在潮湿、多粉尘的工况下提升结构的耐腐蚀能力，延长整体的使用寿命。
