卫生级管式振动给料输送设备结构

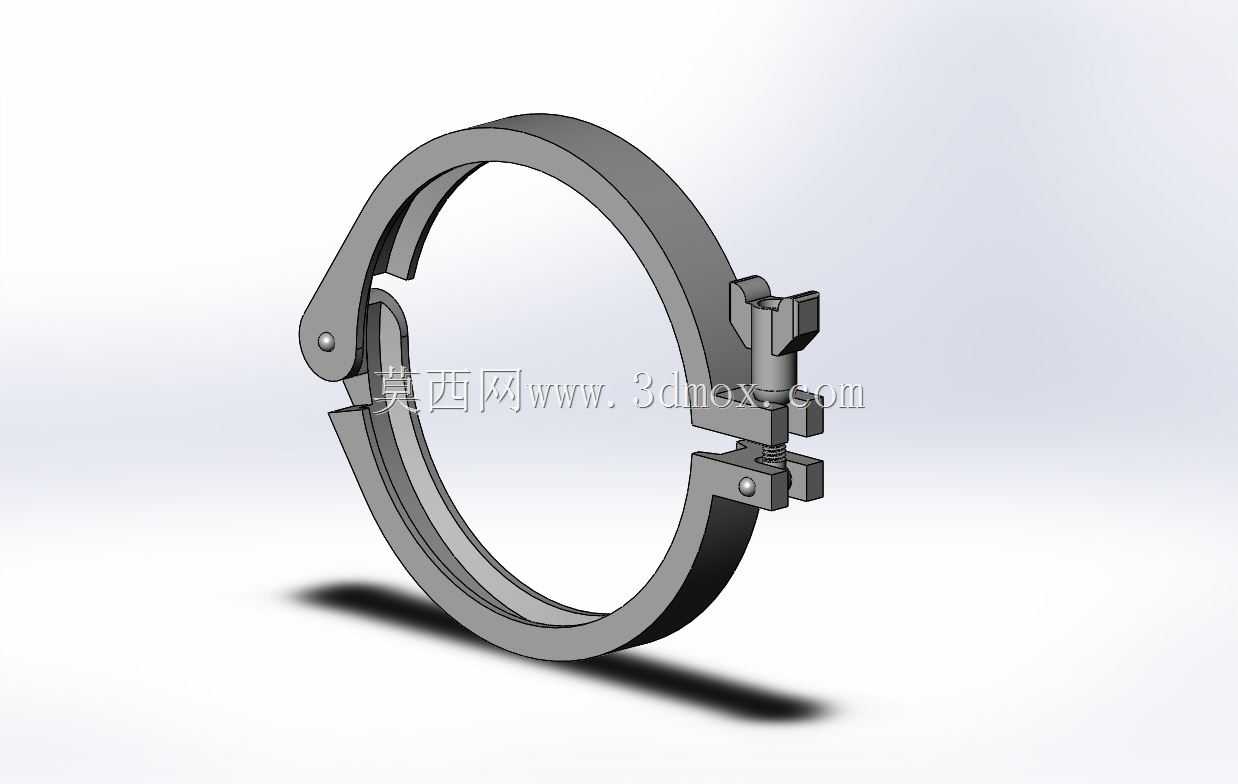

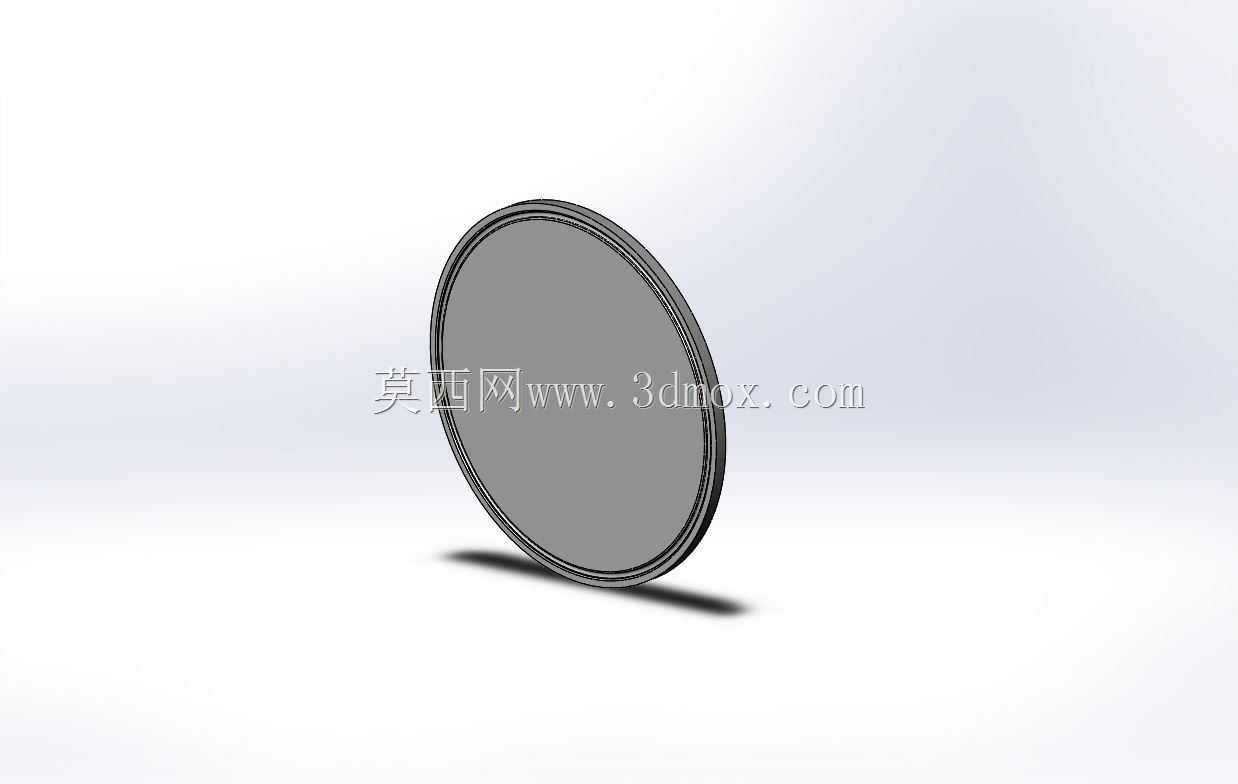

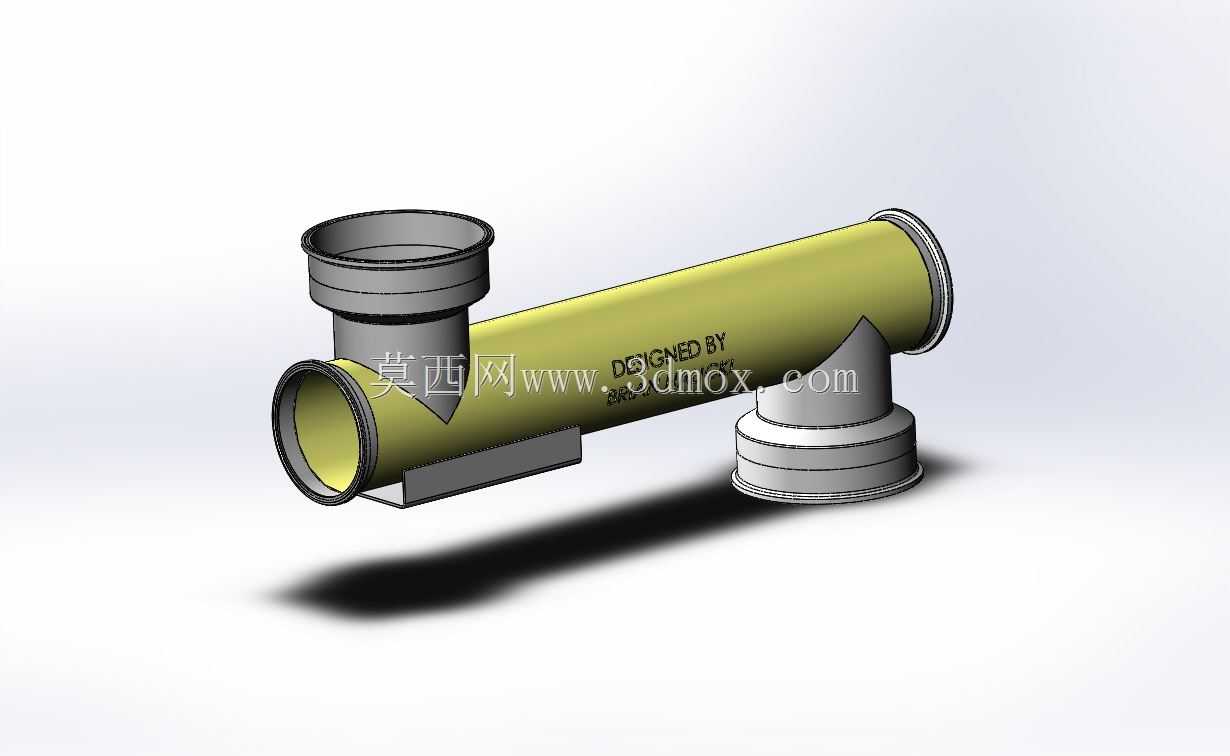

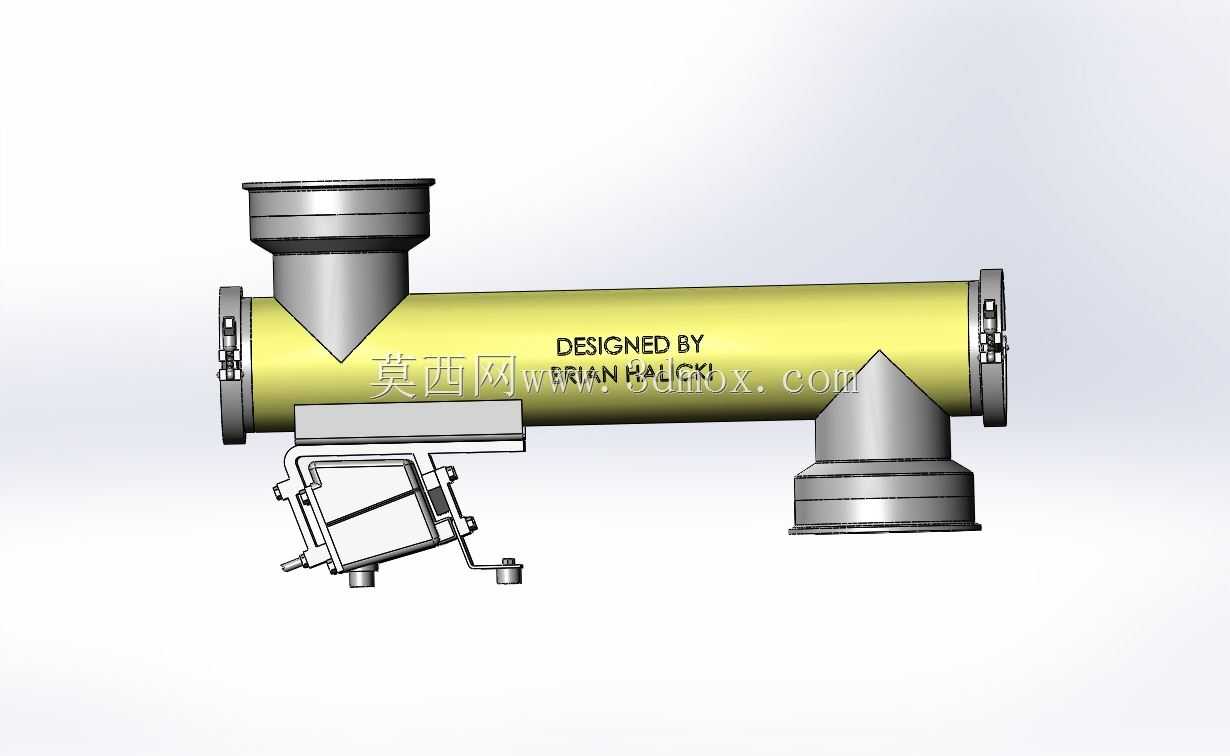

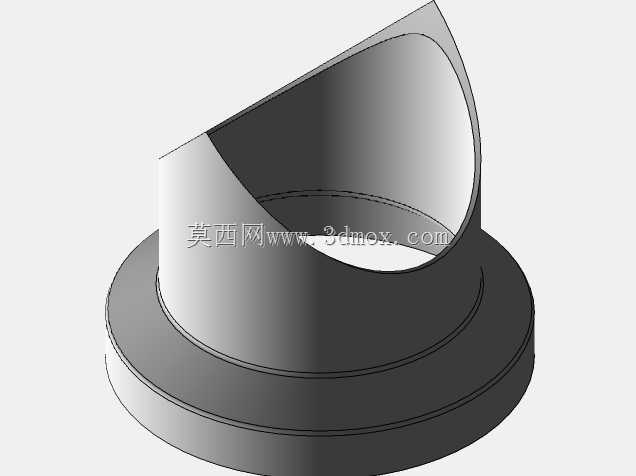

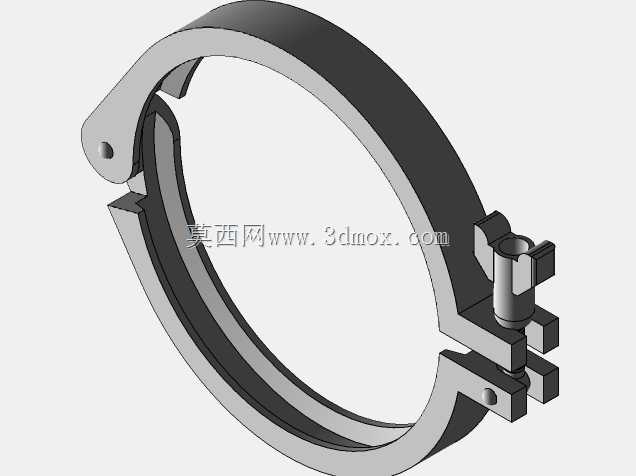

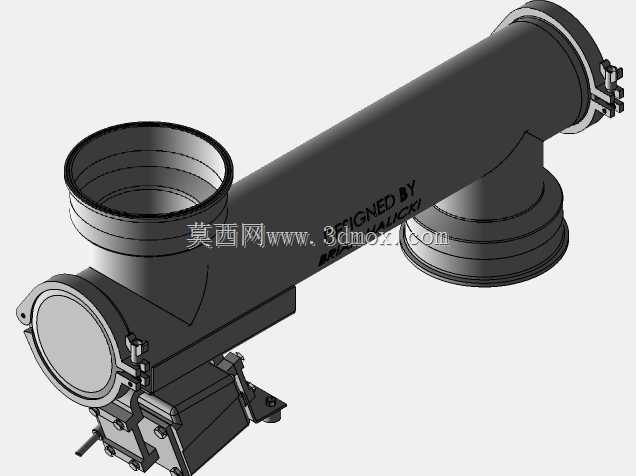

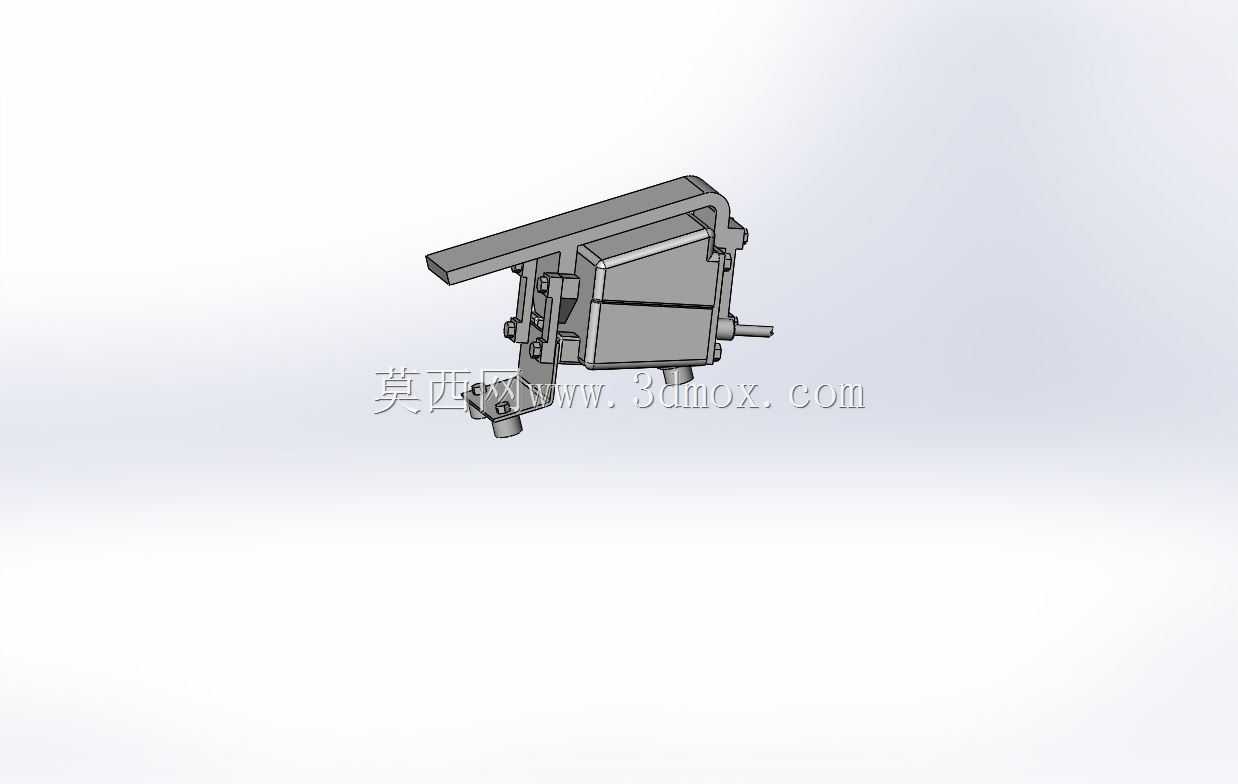

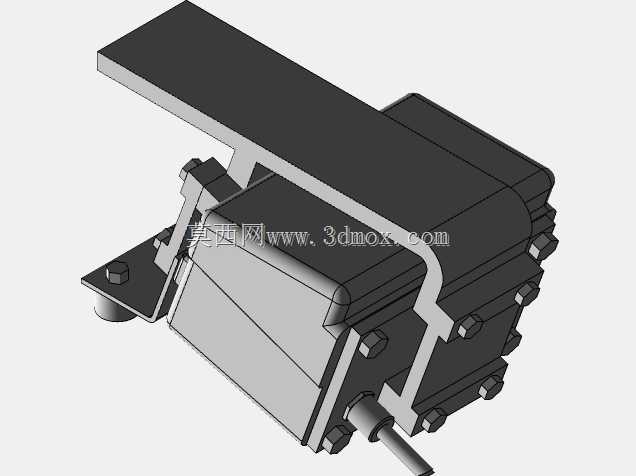

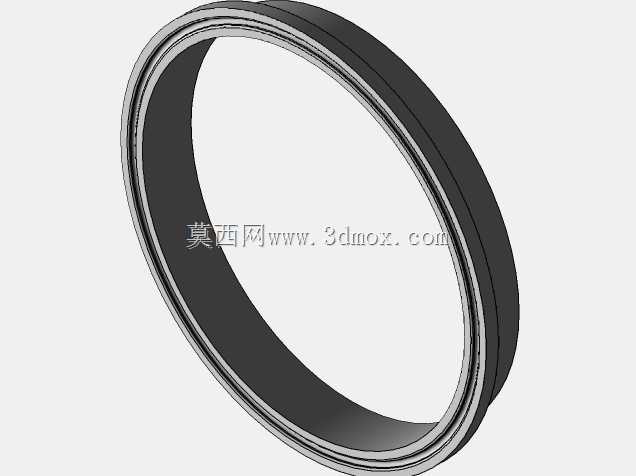

这款管式振动输送结构，主要面向有严苛卫生要求、粉尘控制需求的生产场景设计，解决常规输送设备在输送易流散、易碎干质固体物料时的破损率高、残料积留、粉尘外溢等痛点。在食品加工、精细化工、医药制剂这类对生产环境洁净度有明确要求的场景中，常规敞开式皮带输送、螺旋输送容易出现物料残留滋生污染、输送过程粉尘逸散影响车间环境的问题，同时对于脆性物料比如医药颗粒、烘焙原料、精细化工晶粒，螺旋输送的挤压摩擦很容易造成物料破碎，影响成品合格率，这款密闭管式的振动输送结构刚好适配这类工况。设备整体采用卧式圆管作为主体输送腔，全密闭的腔体结构可以完全避免输送过程中物料与外部环境的交叉污染，也能杜绝轻质粉料输送过程中的粉尘外溢，满足洁净生产区间的使用要求。进出料口采用标准快接法兰结构，上方进料口为垂直锥斗结构，可以直接对接上游料仓的出料端，下方两个出料口可根据产线布局分别对接不同的下游工序设备，安装时不需要额外定制异形转接件，能快速适配现有产线的接口尺寸。驱动振动组件布置在管体下方侧位，采用侧装式振动激振单元，通过定向振动带动管体内物料沿管腔轴向匀速向前移动，整个输送过程没有挤压、刮擦部件，物料在振动状态下呈悬浮态向前移动，不会对脆性物料造成额外的挤压破损，也不会在管腔内壁形成积料死角，日常清洁时只需要打开两端快装端盖就可以完成内腔冲洗，符合卫生级设备的清洁要求。设计时充分考虑了安装边界的适配性，管体主体采用等径圆管结构，整体重心沿管体轴向居中布置，下方的振动支撑组件预留了标准安装孔位，安装时不需要额外搭建复杂的支撑钢架，可直接固定在生产车间的设备平台上，整体占用的横向安装空间远小于同输送能力的螺旋输送机，对于现有产线的改造升级场景，不需要大幅调整原有设备布局就能完成加装。设备的振动参数匹配了干质散料的流动特性，针对流动性差的黏性粉料，可通过调整激振力大小改变物料在管内的移动速度，避免物料黏附在管腔内壁；针对易碎的颗粒物料，可降低振动幅值，让物料以较低的跳跃幅度向前移动，最大程度降低输送过程中的物料破损率。两端的快开式端盖结构，方便日常检查管内物料输送状态，也能快速完成内腔的清洁与残料清理，避免不同批次物料输送时的交叉污染，完全符合食品、医药行业的生产规范要求。
