内燃机动力传输用曲轴结构设计

在往复式内燃机的动力输出链路中，曲轴是承担运动形式转换的核心承载部件，其结构设计直接决定了动力总成的运行平顺性与服役寿命。日常做结构校核时，首先要明确这类部件的实际应用场景——不管是车用燃油发动机、小型通用汽油机还是固定式工业动力机组，活塞承受的燃气爆发推力都需要通过连杆传递到曲轴的曲柄销位置，将活塞的直线往复运动转化为曲轴的连续旋转运动，最终把动力输出给飞轮、传动系统，驱动负载端运转。

从功能特性来看，曲轴需要同时承受周期性变化的燃气压力、往复运动惯性力与旋转离心力的复合作用，这就要求其结构上必须保证各轴颈的同轴度、曲柄臂的刚度匹配，避免运行过程中出现过大的挠曲变形，导致轴瓦偏磨、振动超标等问题。设计时首先要确定主轴颈与曲柄销的直径参数，这部分尺寸直接和整机的排量、爆发压力挂钩，主轴颈作为支撑点位，需要匹配缸体主轴承座的安装孔径，保证装配后径向间隙处于合理范围，曲柄销的直径则要和连杆大头的轴承内径适配，同时要核算连杆摆动时的运动边界，避免连杆与曲柄臂、缸体下部出现运动干涉。

外形布局上，多缸机型的曲轴需要按照点火顺序错开各曲拐的相对角度，保证各缸做功冲程的间隔角均匀，降低输出扭矩的波动幅度。曲柄臂的过渡位置必须设计合理的圆角，避免应力集中引发疲劳断裂，部分高负荷机型还会在曲柄臂上设计平衡重结构，用来抵消旋转惯性力与一阶往复惯性力，降低整机的振动水平。安装边界方面，曲轴的轴向定位通常设置在中间主轴颈或者前端主轴颈位置，预留合理的轴向间隙，补偿热膨胀带来的尺寸变化，前端需要匹配正时齿轮、皮带轮的安装定位结构，后端则要设计油封轴颈与飞轮连接法兰，保证动力输出的连接可靠性与密封性能。

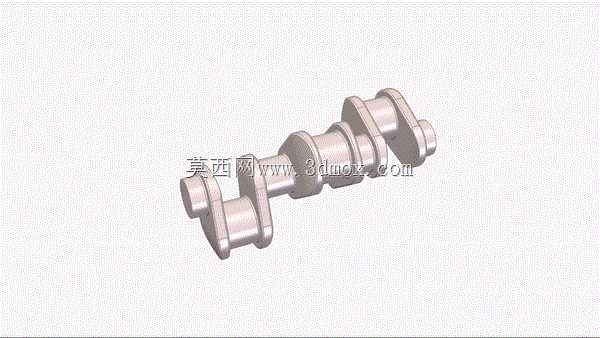

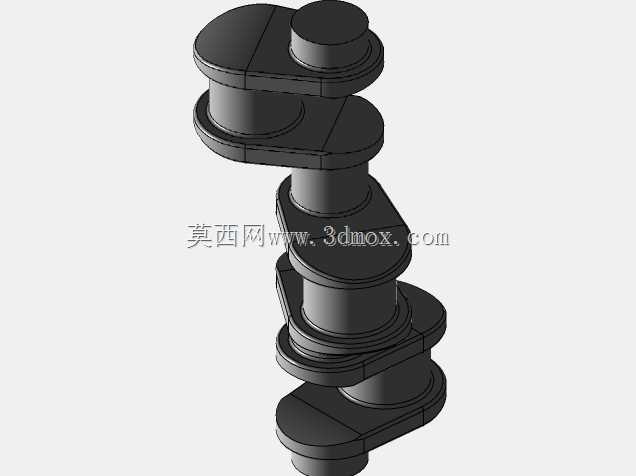

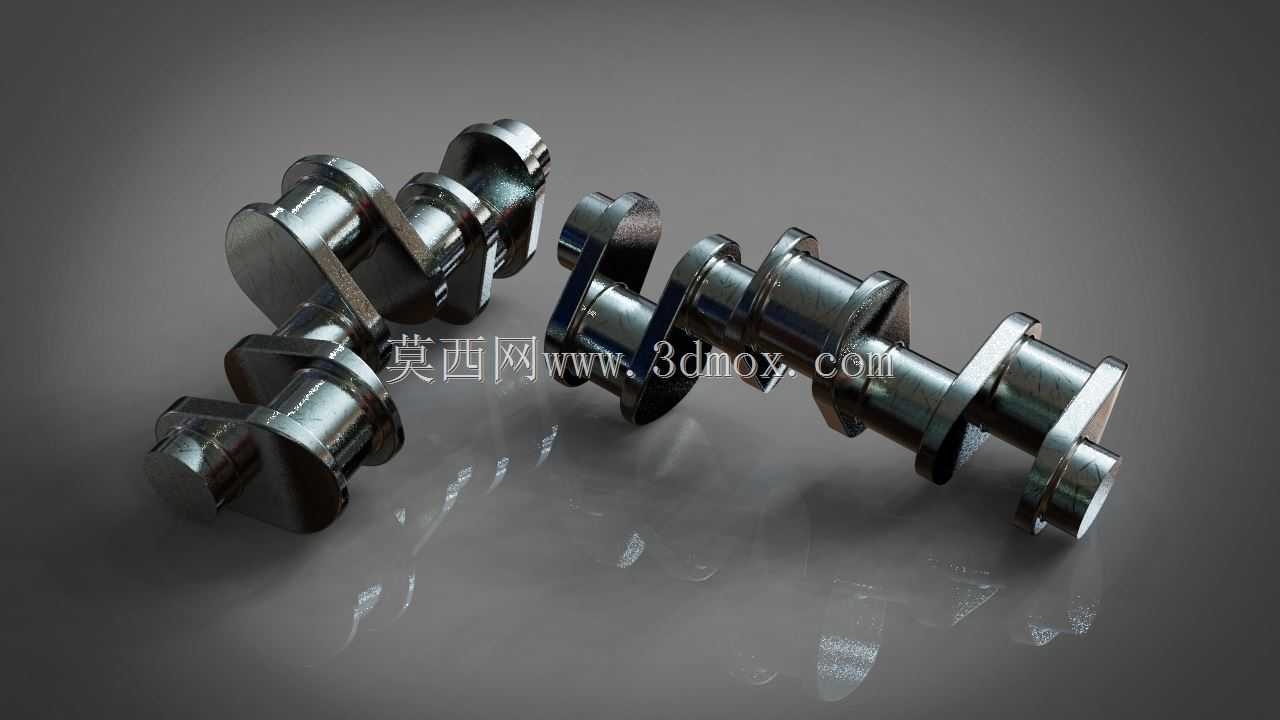

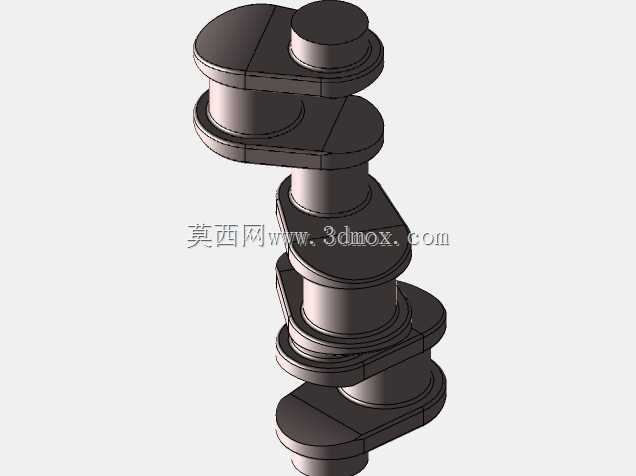

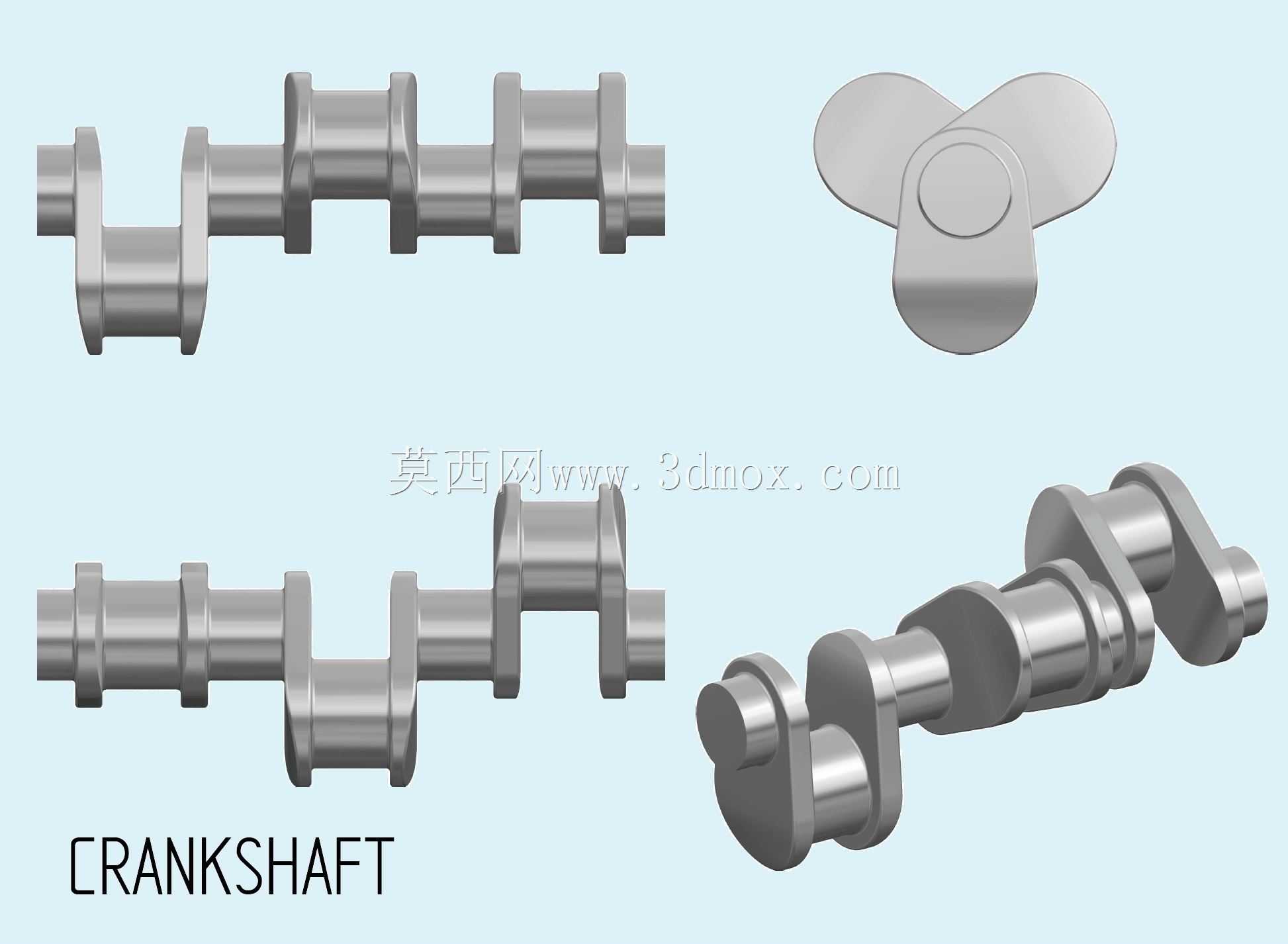

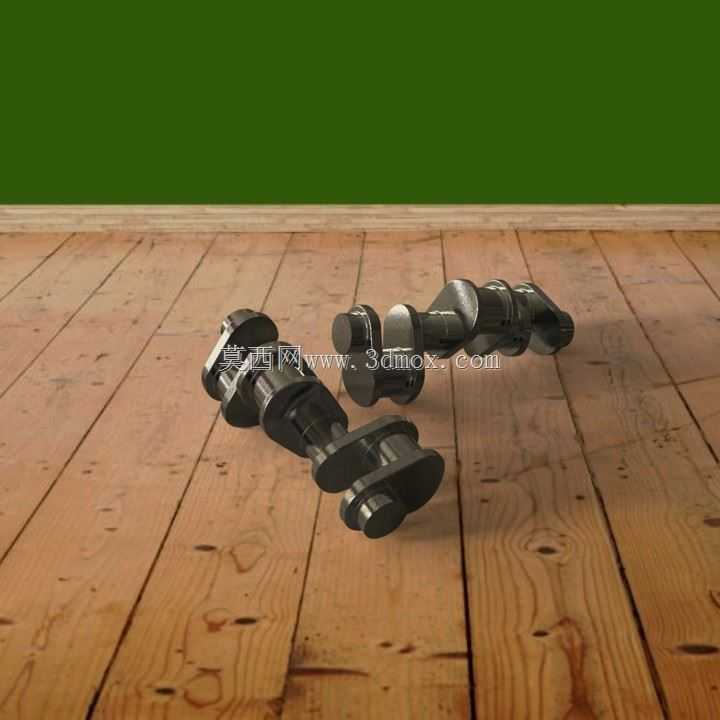

做三维建模过程中，需要重点关注各轴颈的表面粗糙度要求、油道的走向布局——曲轴内部的斜油道要连通主轴颈与曲柄销，保证压力润滑油能够持续输送到各摩擦副表面，形成有效油膜，油道的孔口位置必须做倒角处理，避免应力集中，同时要保证油道内部的清洁度要求，防止杂质进入轴瓦间隙引发磨损。对于维修替换场景，这类曲轴的尺寸参数必须和原机型的安装尺寸完全匹配，包括轴向总长、各主轴颈的间距、法兰端的螺栓孔分布圆直径、前端的键槽尺寸，才能保证顺利装配到原有缸体中，不需要额外做适配加工。实际运行中，曲轴的动平衡精度是关键指标，建模时需要预留平衡去重的结构位置，保证成品曲轴在额定转速下运行时的不平衡量处于允许范围内，避免引发整机共振，影响周边附件的正常工作。
