手动杠杆式薄板剪切作业工装结构

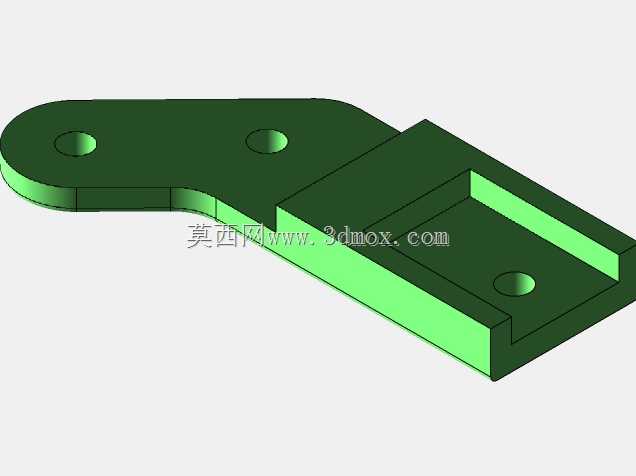

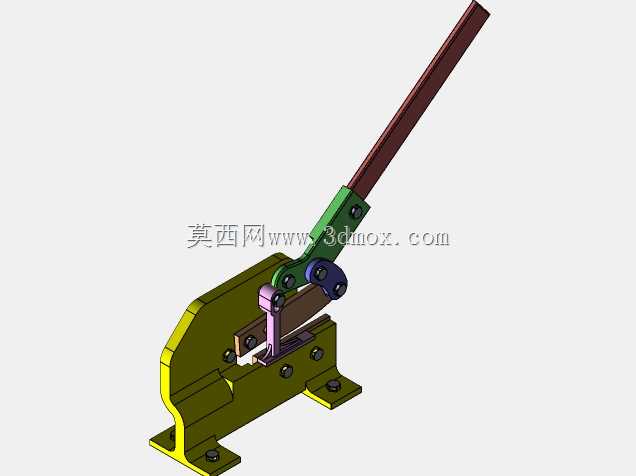

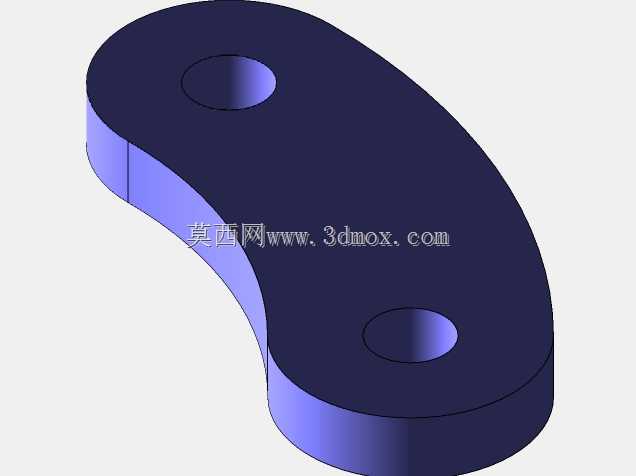

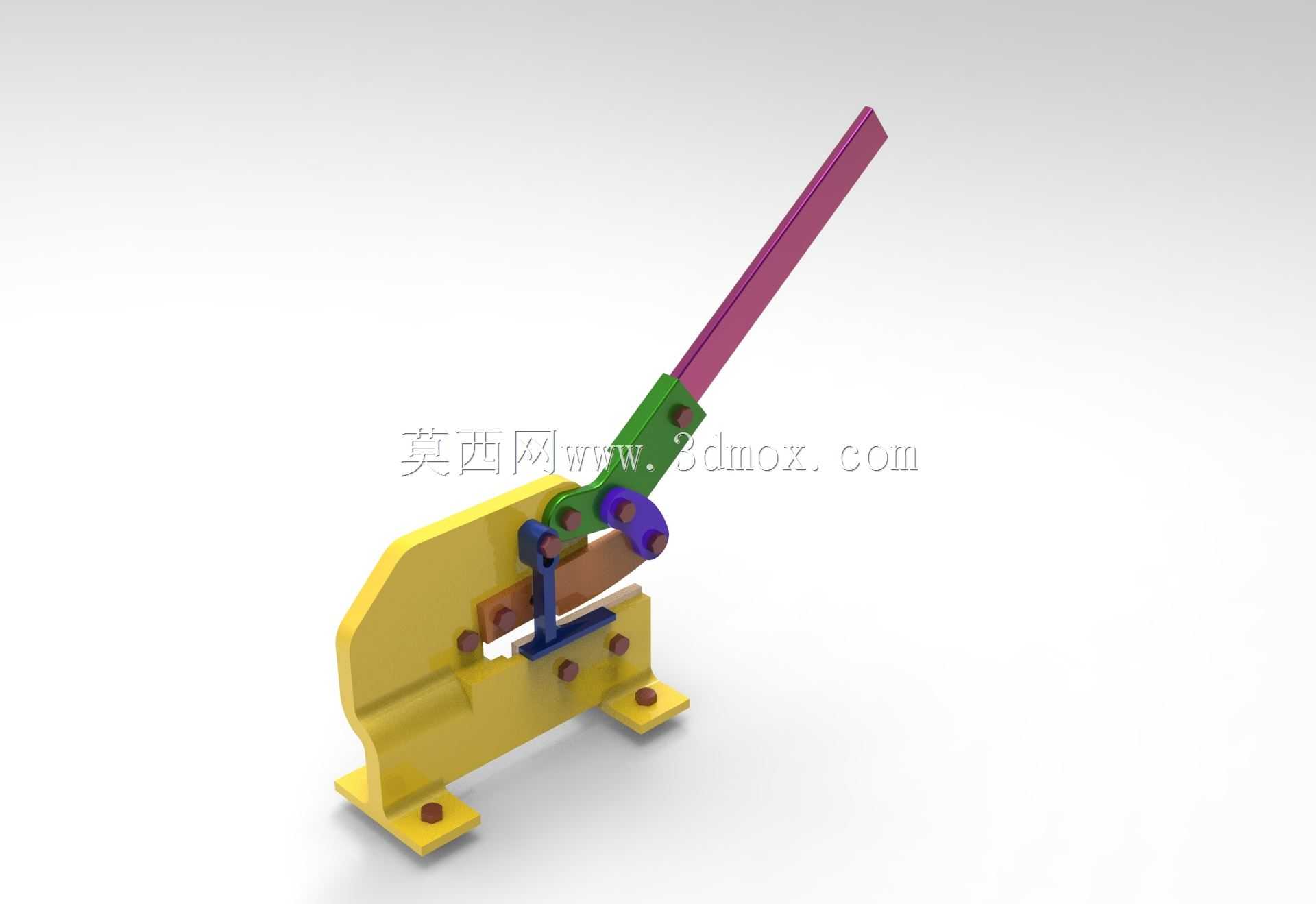

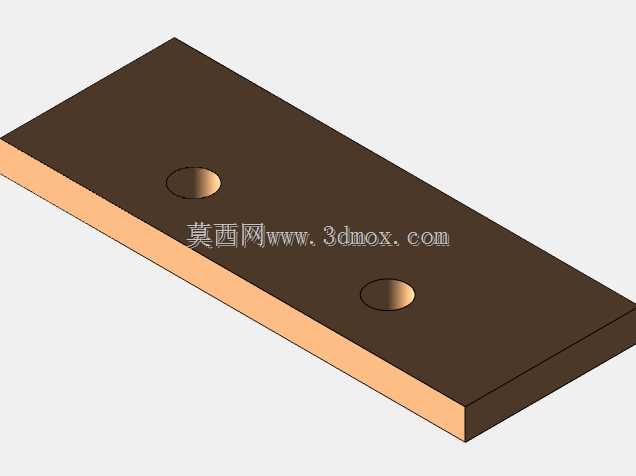

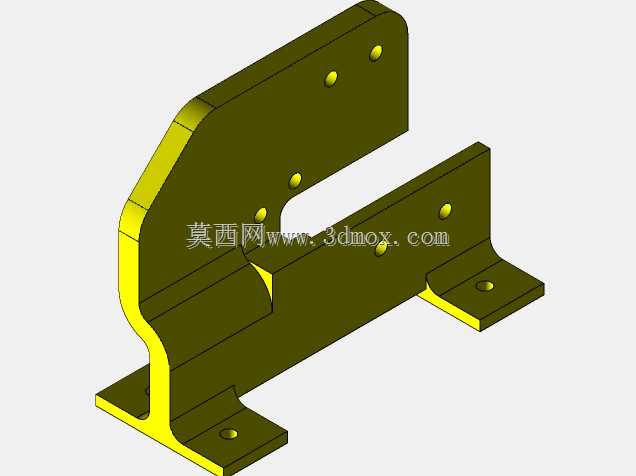

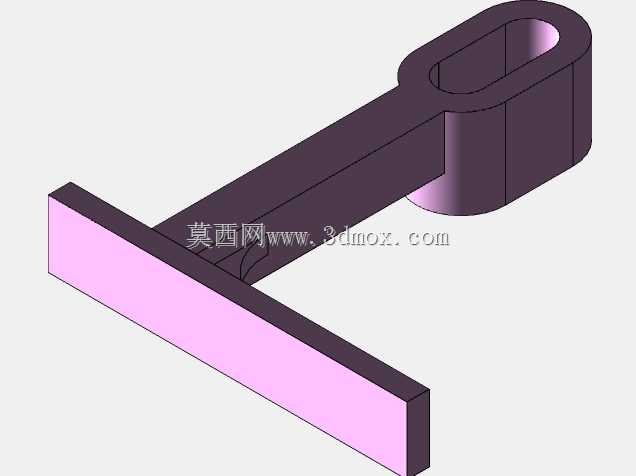

这款手动剪切工装主要面向小型钣金加工点位、五金维修工位、教学实训场景的薄板裁切需求，无需外接动力源，完全依靠杠杆增力结构完成剪切动作，适合厚度1.5mm以内的冷轧钢板、1mm以内的铝板以及0.8mm以内的不锈钢薄板的直线裁切作业，在没有电力供应的野外维修场景、小批量单件加工的五金作坊、职业院校的金工实训工位都能适配使用。整体结构采用分体式装配设计，底部为带安装孔的铸造式基座，基座预留四个螺栓固定位，可直接通过膨胀螺栓固定在木质或者钢制工作台面上，安装边界尺寸控制在长度320mm、宽度180mm范围内，不会占用过多工位操作空间，基座上方集成固定下刀座，下刀刃采用高碳钢淬火处理，刃口角度设计为87度，既保证刃口强度避免崩刃，又能减少裁切过程中的板材变形。杠杆驱动部分采用三级增力结构，长操作手柄通过第一级铰接销轴连接绿色传动摆臂，摆臂通过紫色偏心铰接块带动上刀架做垂直往复剪切动作，上刀架与基座之间设置导向滑槽，保证上刀刃与下刀刃的剪切间隙稳定控制在0.05mm以内，避免裁切过程中出现板材毛刺、连刀问题。操作时只需将待裁切板材推入上下刀刃之间的定位挡边处，压下长手柄即可通过杠杆放大的剪切力瞬间切断板材，手柄抬起时上刀架在复位弹簧的作用下自动回位，单次裁切行程为25mm，可通过调整后侧定位挡块的位置控制裁切板材的宽度尺寸，挡块调整范围为0-200mm，能满足常规小尺寸钣金件的裁切尺寸需求。整体结构没有复杂的液压、电气元件，所有铰接位置都设置有自润滑铜套，日常维护只需定期在铰接点加注少量润滑脂即可，长期使用后如果刀刃出现磨损，只需松开刀刃的固定螺栓即可拆卸修磨或者更换刀刃，不需要拆解整体结构，维护成本极低。相较于电动剪板机，这款手动剪切工装没有运转噪音，操作时的安全风险更低，新手经过简单的操作讲解即可上手使用，裁切过程中不会出现电动设备误启动的安全隐患，在小批量薄板加工场景下的使用灵活性远高于大型剪切设备，同时整体结构的刚性经过针对性强化，基座采用加厚铸铁材质，长时间承受剪切冲击力也不会出现基座变形、刀刃错位的问题，能保证长期使用的裁切精度稳定。
