带软管组件空气差压开关结构设计

　　在通风空调、洁净室气路、工业送风排气系统的现场调试与运维场景中，气路压差的稳定监测是保障系统风压平衡、过滤段阻力预警、风机运行状态反馈的核心环节，这款带软管连接组件的空气差压开关，正是针对这类非侵蚀性、不可燃气体介质的压差监测需求开发的气路控制元件。从结构设计逻辑来看，主体采用带4孔安装位的塑料基环作为承载基座，安装孔位对称分布在基座外延耳座上，适配常规墙面、风道壁面的螺接固定需求，安装时无需额外定制转接支架，可直接匹配现场通用安装孔距，基座中心的圆形腔体为压差感应膜片的容纳腔，膜片两侧分别连通正负压取压通路，当两侧压差达到设定阈值时，膜片位移触发内部微动开关输出通断信号。产品附带的软管连接组件包含两根适配的柔性连接软管、

　　配套压力接头与固定螺钉，软管可在一定弯曲半径内适配现场取压点与开关本体的错位安装，抵消风道振动带来的连接应力，避免硬管连接长期受振出现的密封泄漏问题，接头采用快插式结构设计，装配时无需额外涂覆密封胶，插接到位即可实现气路密封，大幅缩短现场安装的工时。功能层面，这款差压开关可覆盖正压、负压、差压三种监测模式，既可以监测风道内相对于大气压的正压送风压力，也可监测排风段的负压状态，还能跨接在过滤器两端监测滤网前后的压差值，当滤网积尘阻力达到设定值时触发报警信号，提醒运维人员更换耗材；也可接入V型皮带传动段的风压监测回路，当皮带打滑导致风量异常波动时输出停机保护信号，或是作为电加热调节器的流量监测联锁元件，

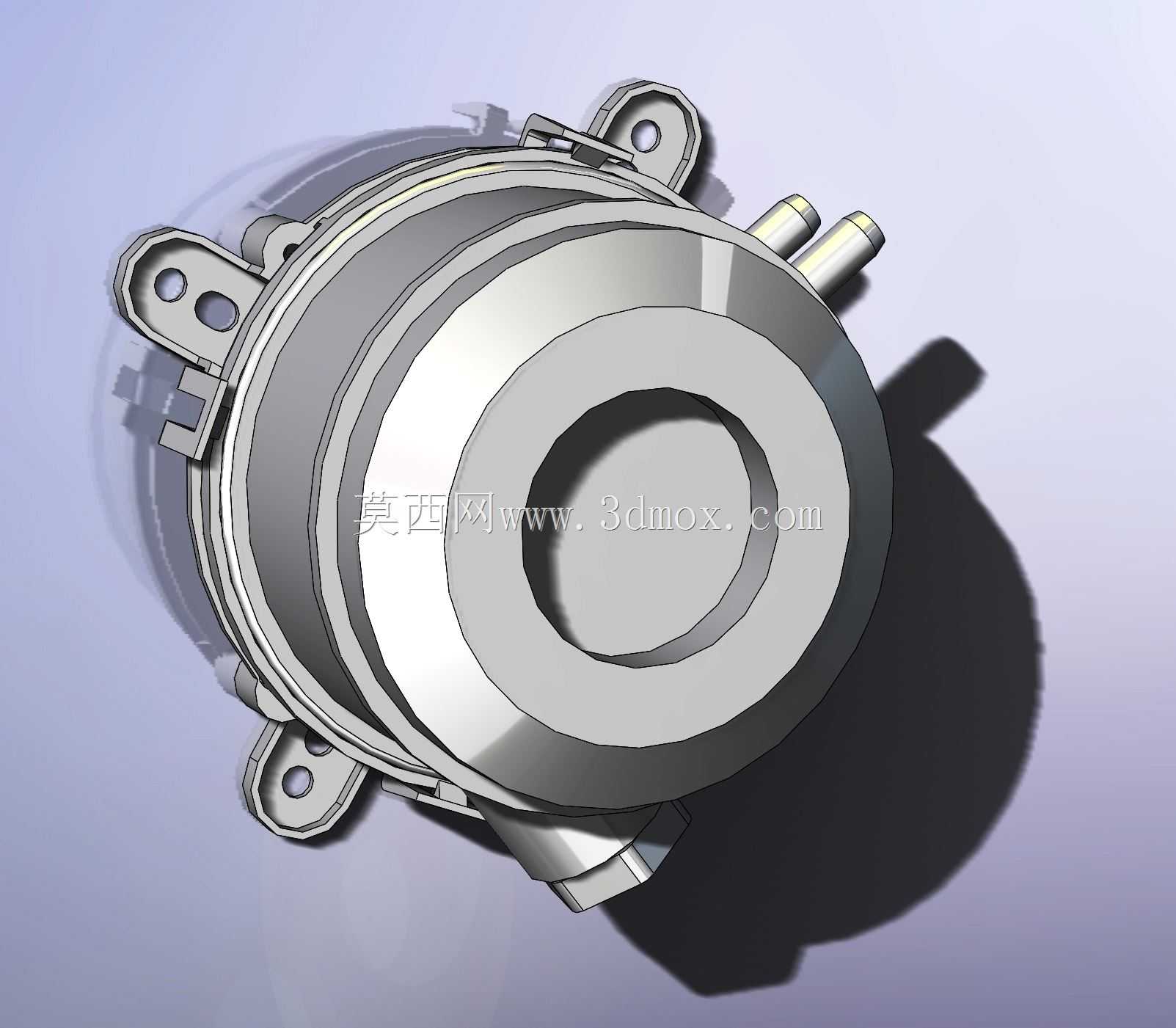

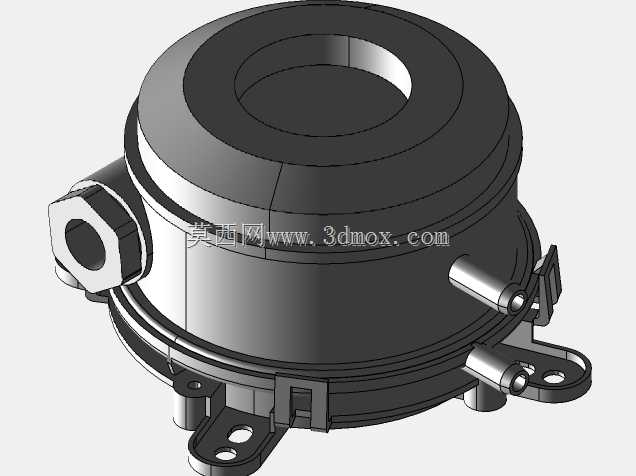

　　在风量不足时切断加热电源避免干烧过热。开关的动作阈值在出厂前已通过内部精度刻度完成校准，用户现场无需拆解调整即可直接投入使用，降低了现场调试的技术门槛。从建模细节来看，模型完整还原了基环的安装孔倒角、取压接头的插接限位台阶、软管的弯折形态、内部腔体的膜片安装槽位，所有配合面的尺寸公差均按照常规气路元件的装配要求设定，耳座的厚度经过强度校核，可承受常规安装拧紧力矩下的应力，不会出现基座开裂问题，取压接口的外径尺寸匹配常规气动软管的内径公差，保证插接后的密封可靠性，整体外形紧凑，突出的接头部位不会与周边安装构件产生干涉，适配狭窄风道夹层内的安装空间需求。
