带液压驱动结构的工业卷扬装置

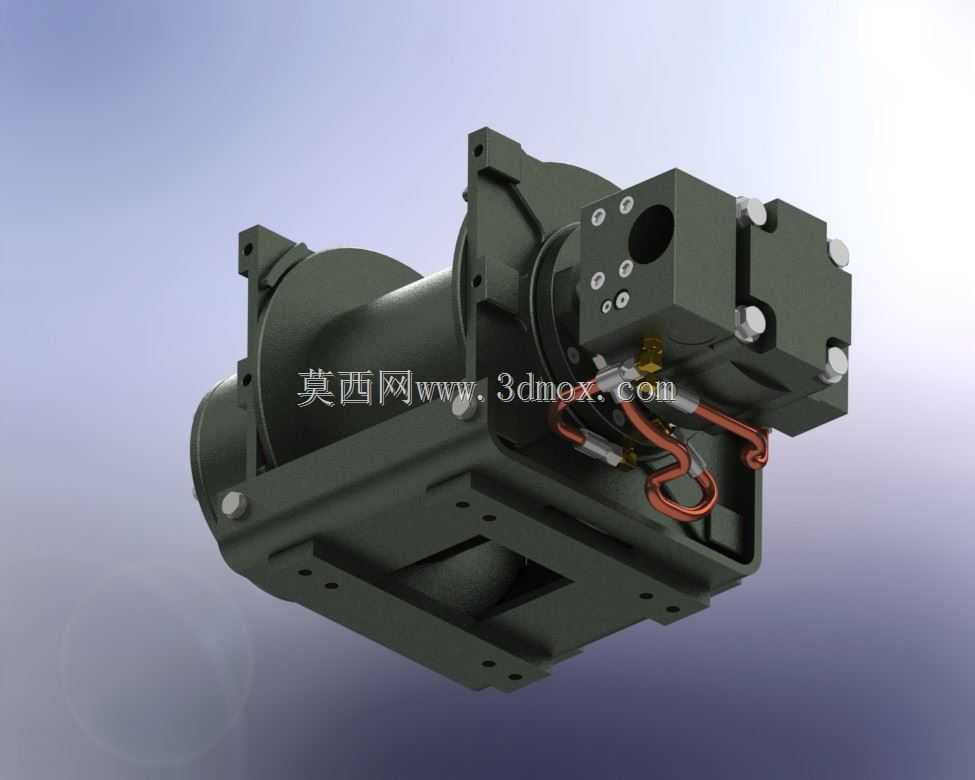

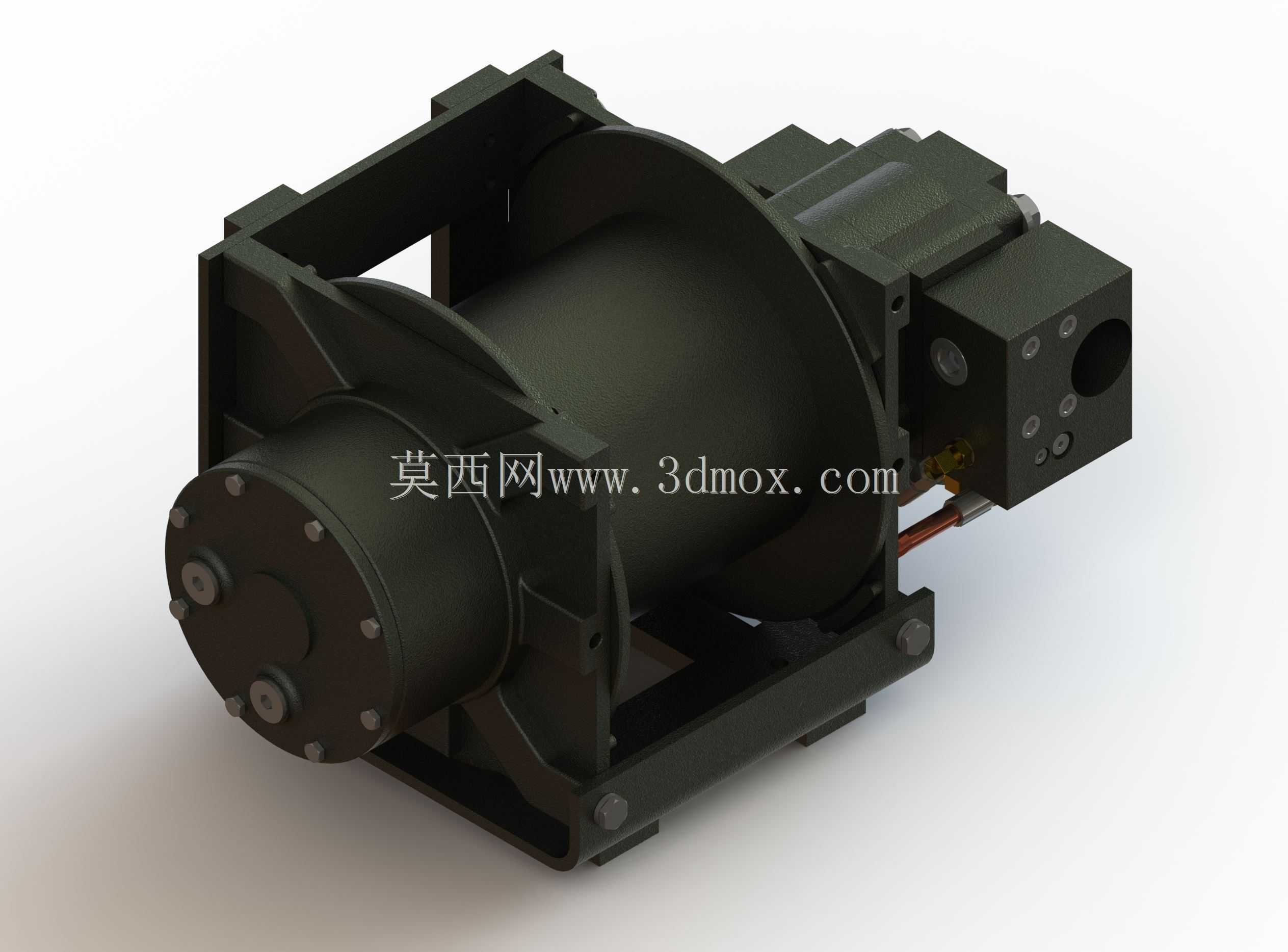

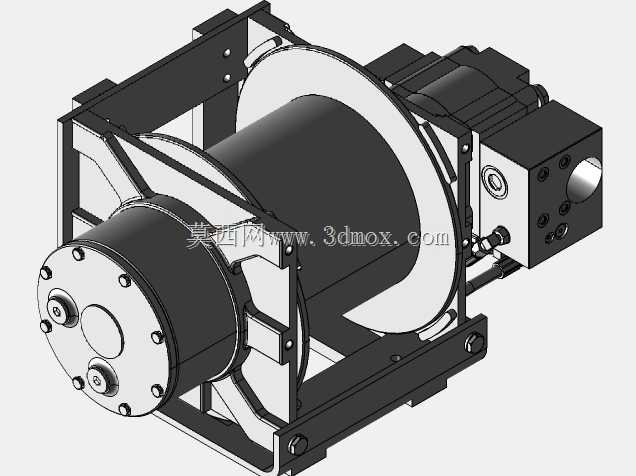

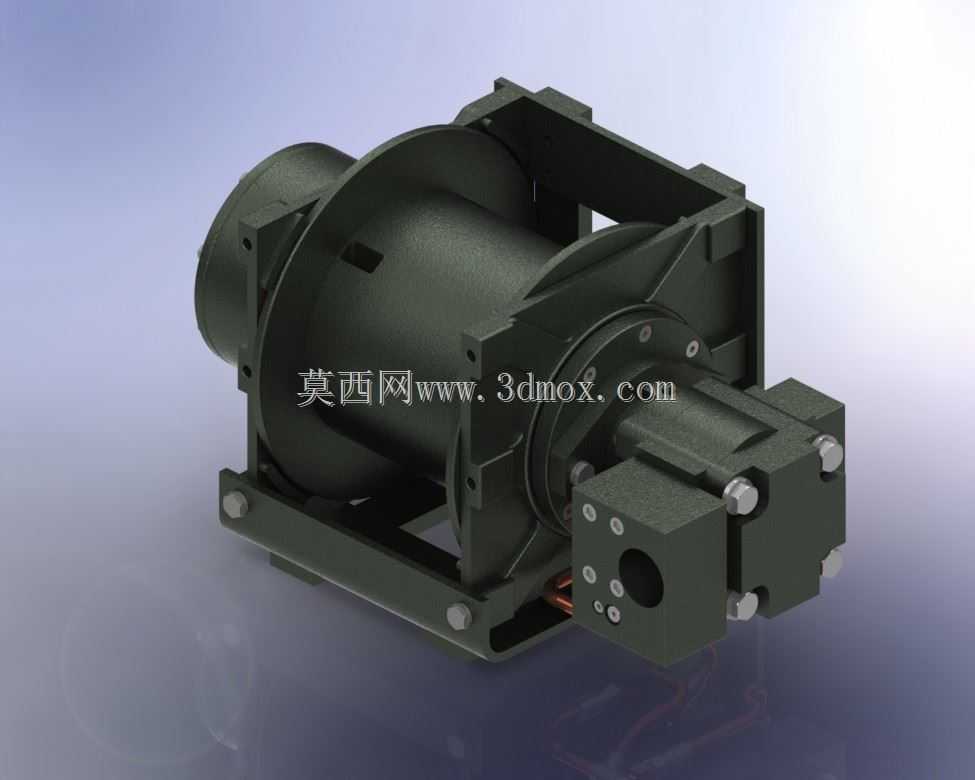

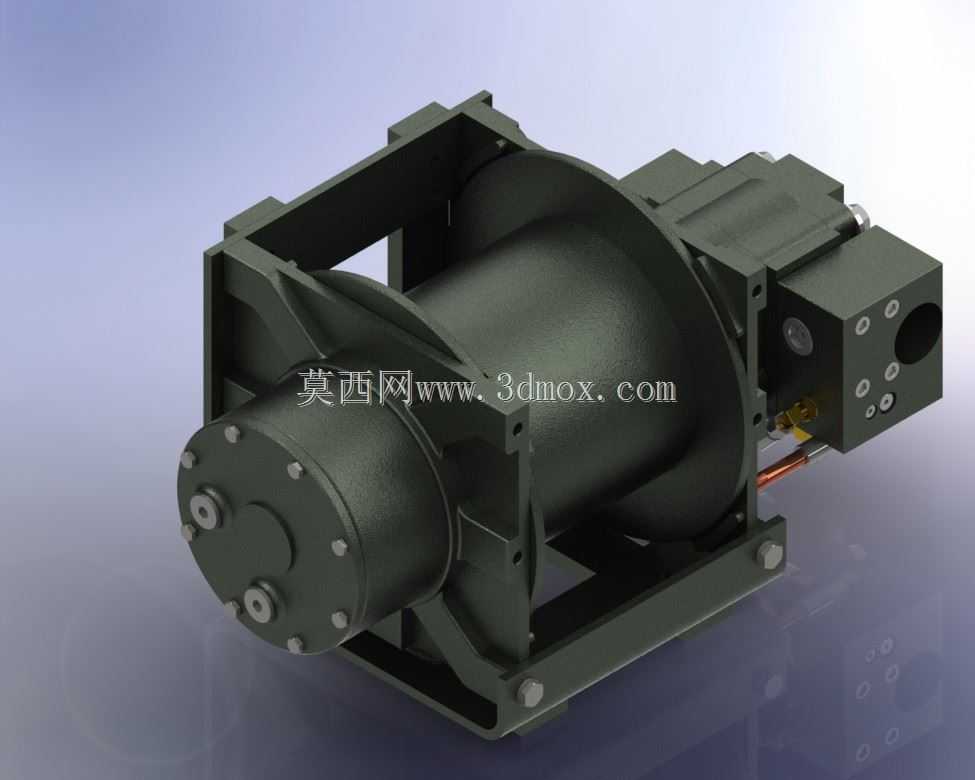

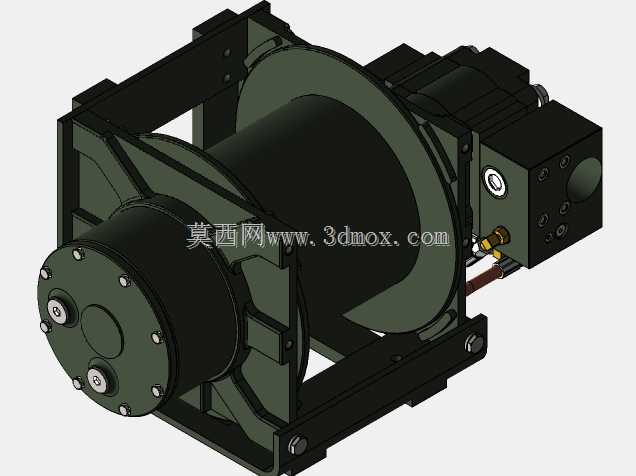

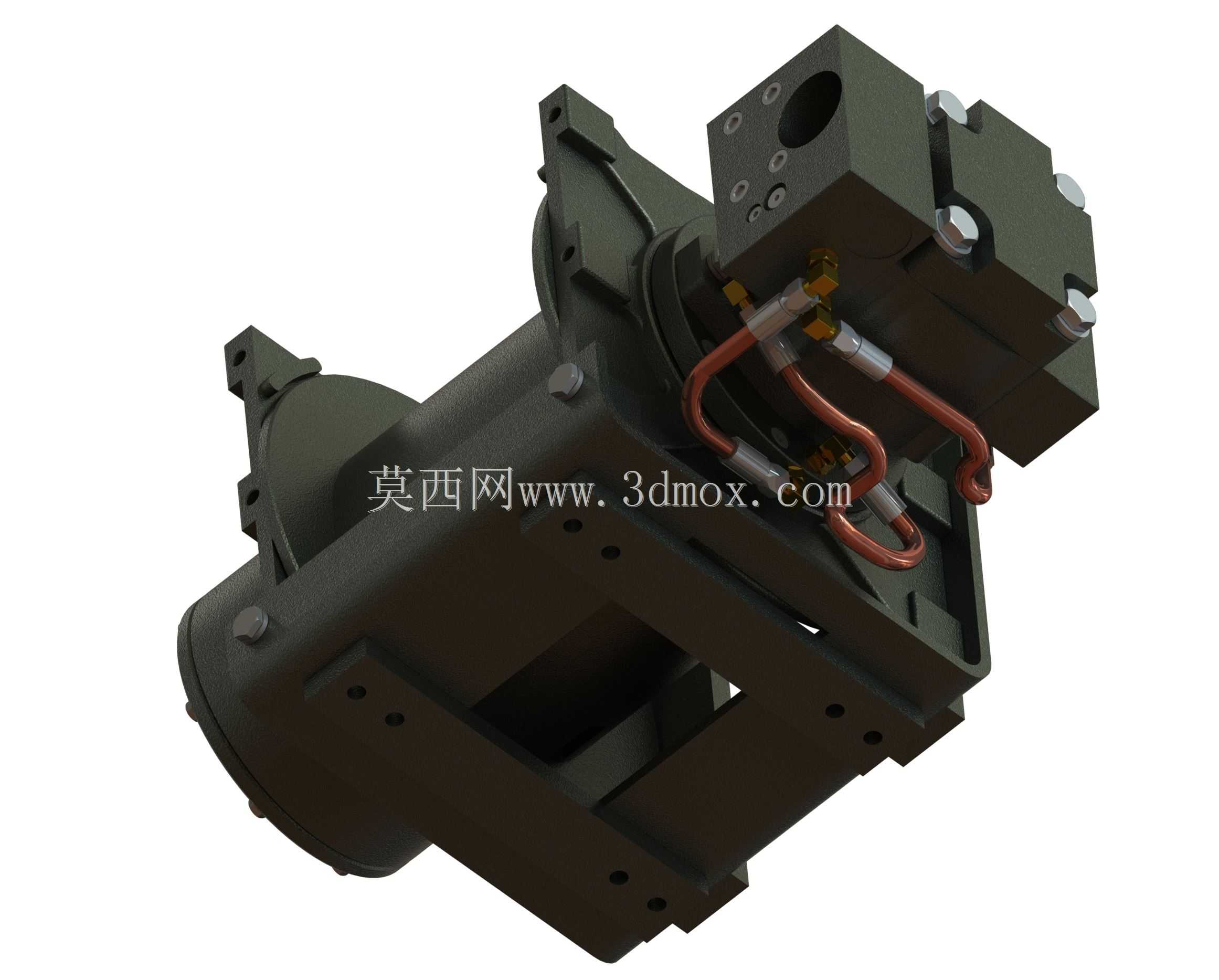

在工程起重、物料牵引、重型设备移位等作业场景里，这类集成式卷扬装置是核心执行部件，常配套在汽车吊、履带吊、小型起重桅杆、林业集材设备、船用甲板吊机上，也会作为矿山斜井牵引、工程缆索张紧的动力执行单元使用。不同于传统开式传动的卷扬结构，这款装置采用了集成式框架安装设计，驱动单元、减速机构、卷筒、制动组件全部整合在同一焊接框架内，省去了现场安装时的多部件同轴度找正环节，大幅降低现场装配的调试难度。从结构设计逻辑来看，卷筒采用厚壁卷管焊接成型，两端的辐板与卷筒筒体采用满焊工艺后做整体动平衡校正，避免高速收放缆绳时出现径向跳动，导致缆绳乱绳、磨损加剧的问题；卷筒侧边的排绳间隙预留了常规12-20mm直径钢丝绳的排布空间，容绳量可以覆盖多数中小吨位起重作业的行程需求。驱动侧采用液压马达直连行星减速的结构，相比电机驱动的同规格卷扬，液压驱动的输出扭矩更大，且可以通过液压系统的流量调节实现无级调速，适配重载低速牵引、轻载高速收绳的不同工况需求；集成在马达侧的制动组件采用常闭式结构，液压系统建立压力时制动自动解除，失压状态下弹簧力自动锁止输出轴，避免吊重下坠、牵引溜车的安全风险。安装框架采用型钢焊接成型，四个安装脚预留了通孔安装位，安装时可以直接通过螺栓固定在设备的安装基座上，安装边界的孔位间距适配多数通用起重设备的安装平台尺寸，不需要额外做转接支架加工；框架的侧向预留了液压管路的走管空间，现场布管时可以避免管路与卷筒旋转部件发生干涉。日常使用中，这类集成卷扬的维护点集中在减速腔润滑油更换、制动片磨损检查、卷筒轴承注脂几个位置，整体结构紧凑，外露部件少，在户外扬尘、淋水的作业环境下也能保持稳定的运行状态。设计时还考虑了缆绳的出绳方向，框架的前后开口预留了足够的出绳角度，允许出绳方向在一定范围内偏斜，不会因为小角度偏斜导致缆绳与框架侧边发生摩擦，适配不同安装位置下的导绳需求。
