可串联式塑料回收粉碎处理设备结构

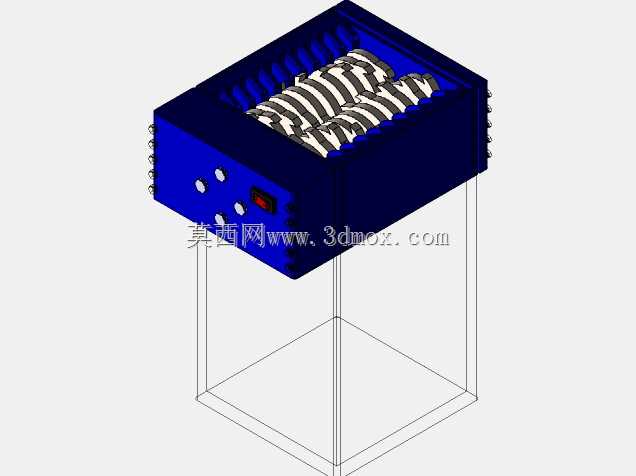

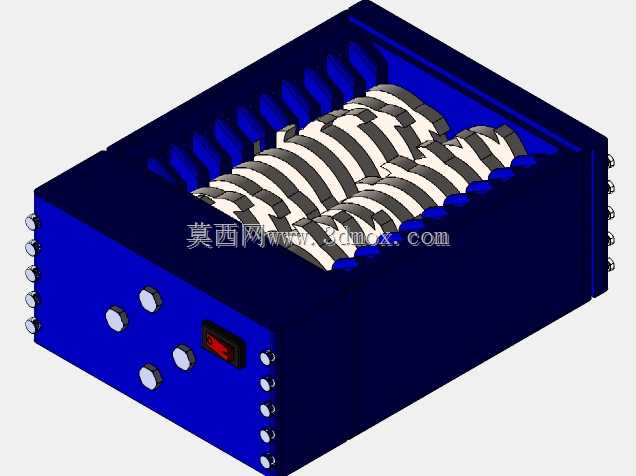

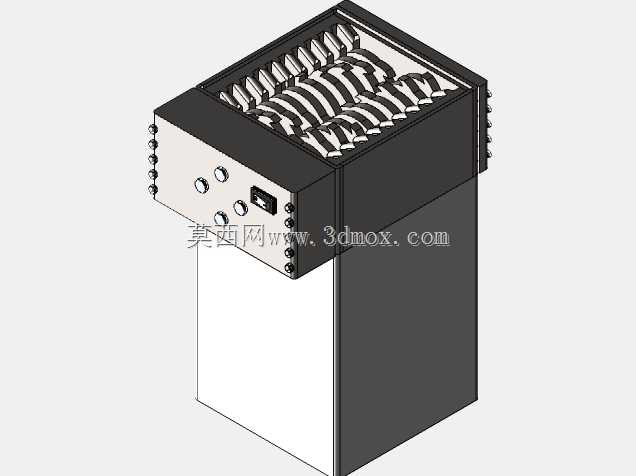

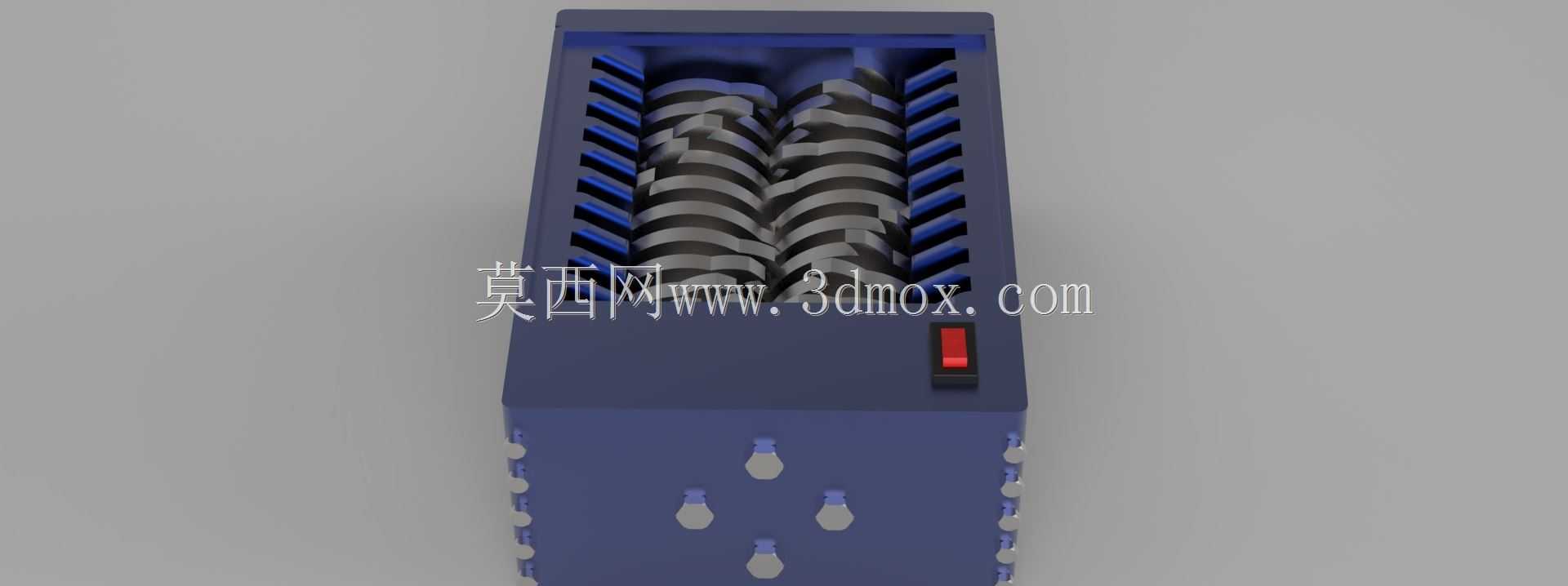

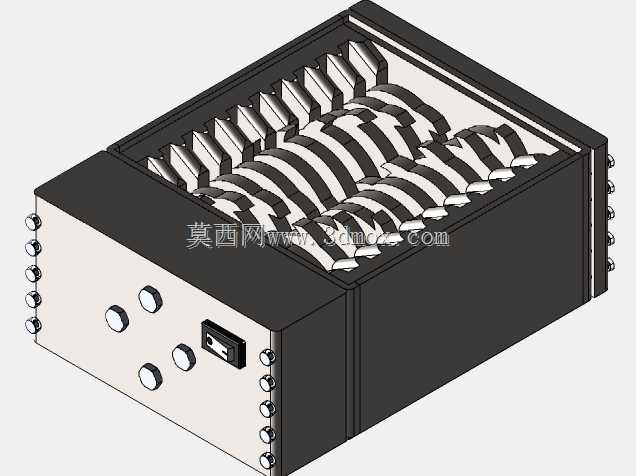

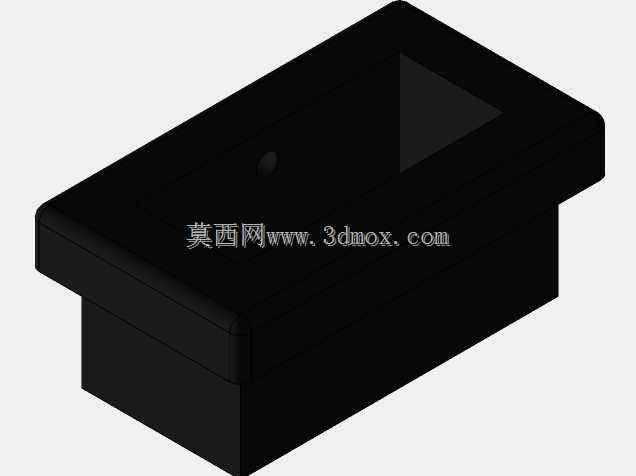

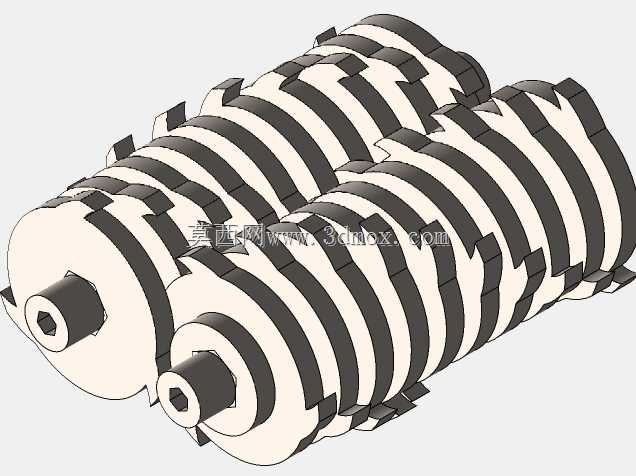

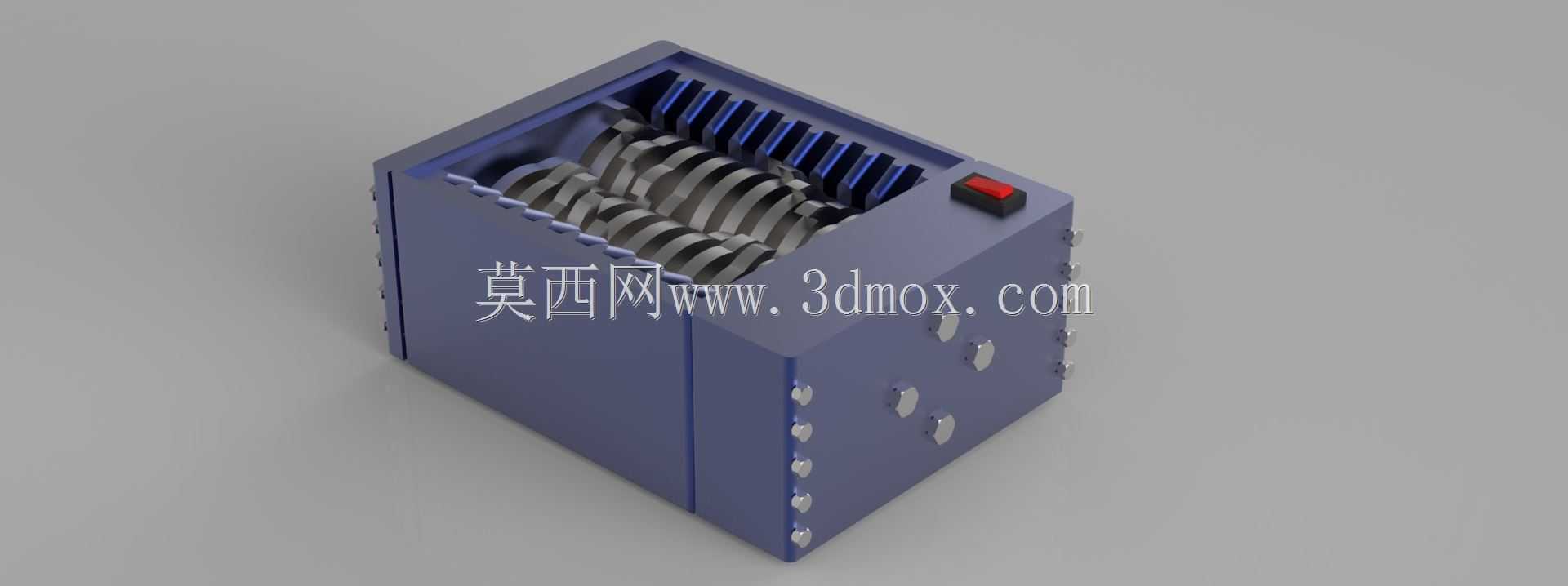

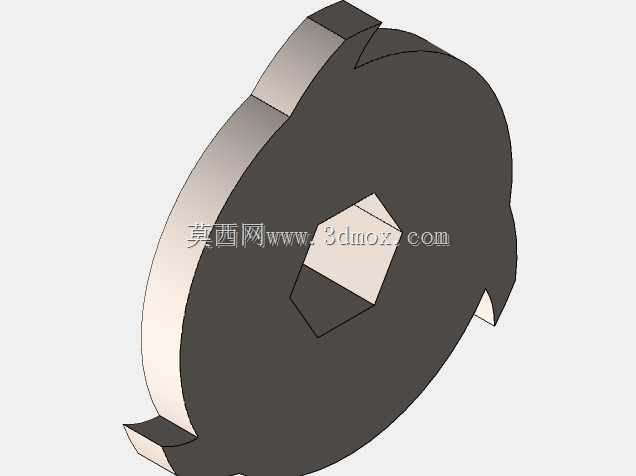

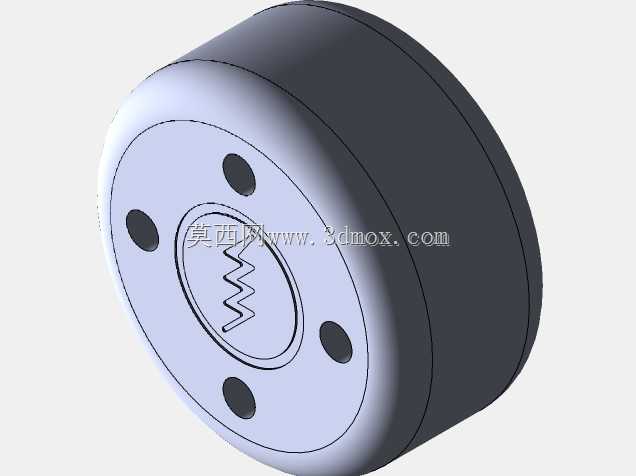

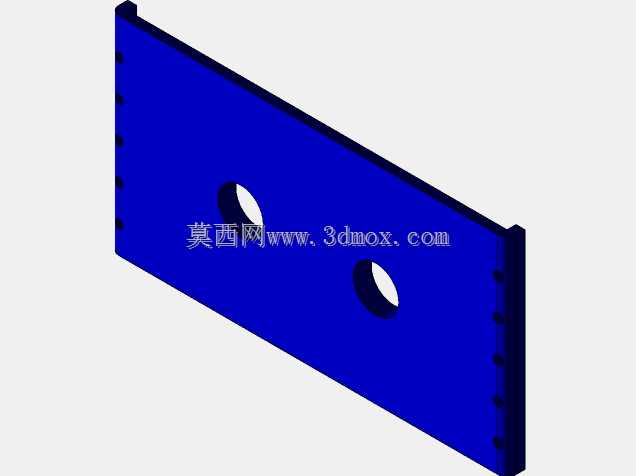

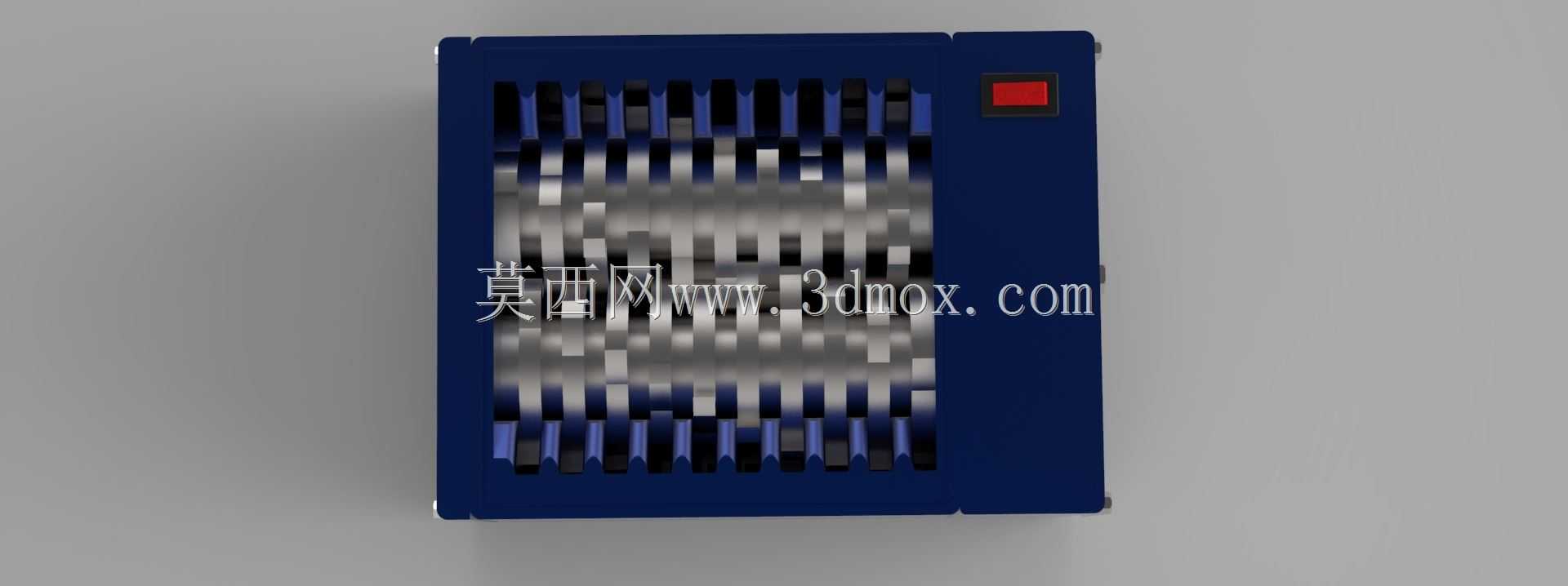

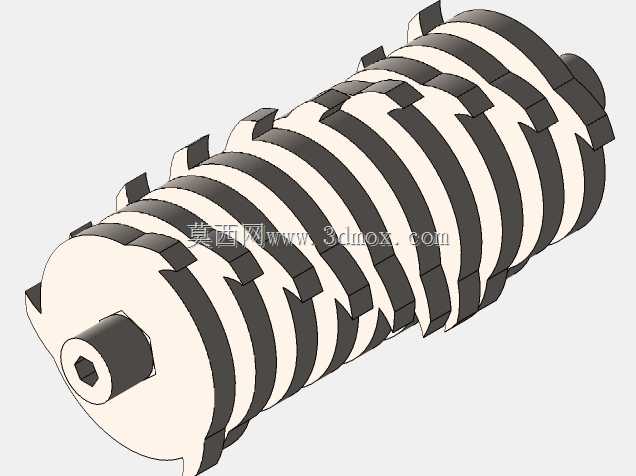

　　在塑料废料回收处理的产线环节中，单级粉碎往往难以达到后续造粒、改性工序要求的粒径标准，这类可多台串联对接的粉碎设备，正是针对中小批量塑料边角料、废弃小型塑料件的破碎需求设计的结构方案。从结构布局来看，设备采用箱式集成化设计，核心剪切组件布置在箱体上部的进料腔内部，平行排布的两组刀辊采用错位咬合的刃口设计，刀齿沿辊轴轴向螺旋排布，既可以保证进料时物料被持续卷入剪切间隙，也能避免大块物料卡滞造成的负载突增，刀辊两端采用带密封结构的轴承座固定在箱体侧壁，侧壁预留的紧固件安装位既可以实现刀辊组件的快速拆装维护，也能作为多台设备串联时的对接定位基准。设备的控制开关布置在箱体顶面的边角位置，操作时无需探身到进料口上方，

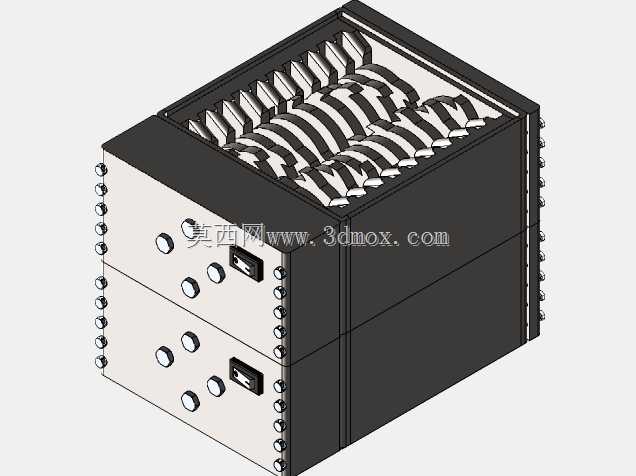

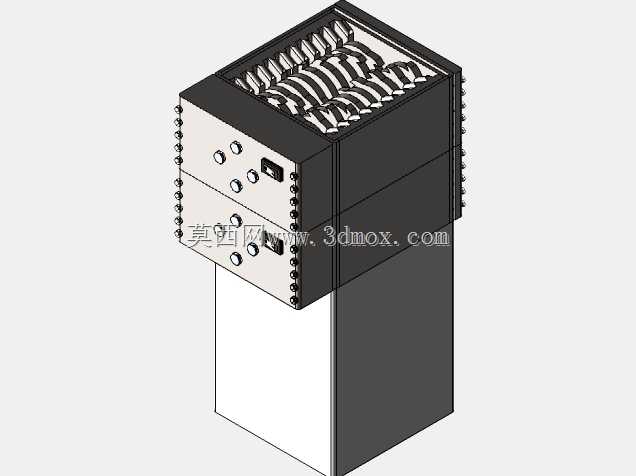

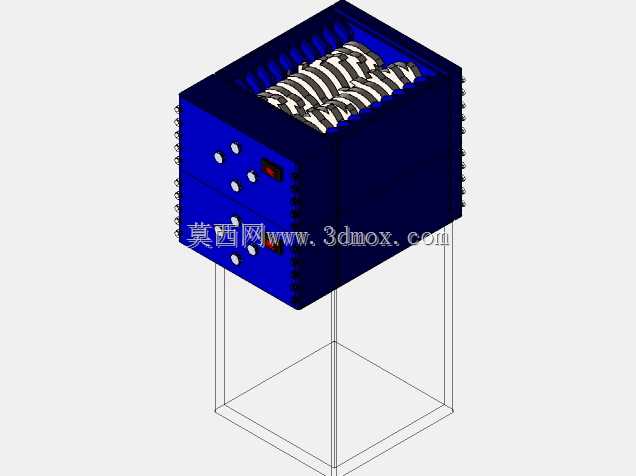

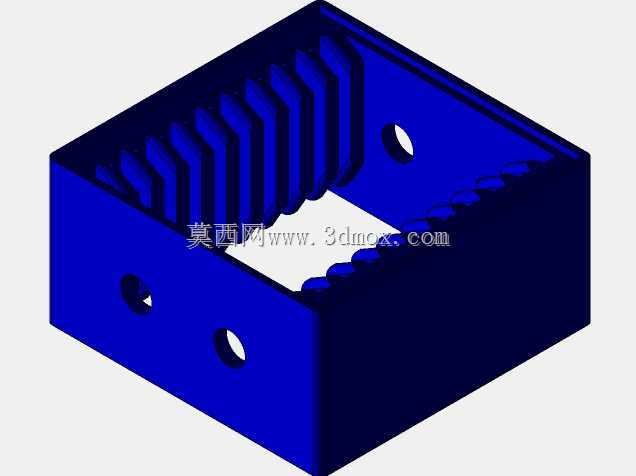

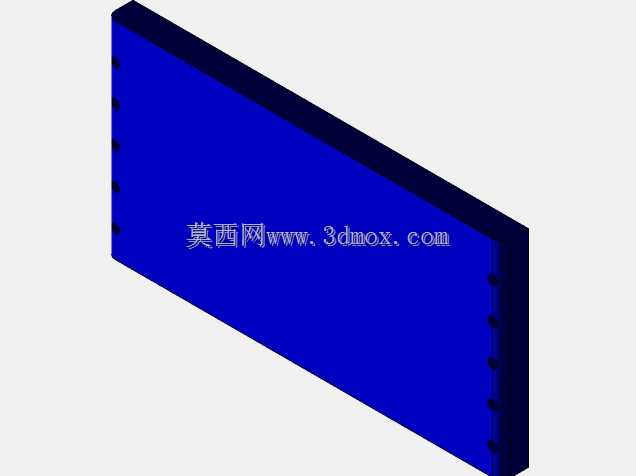

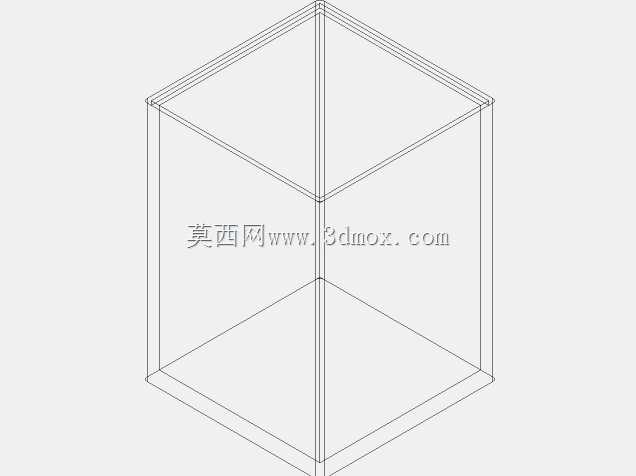

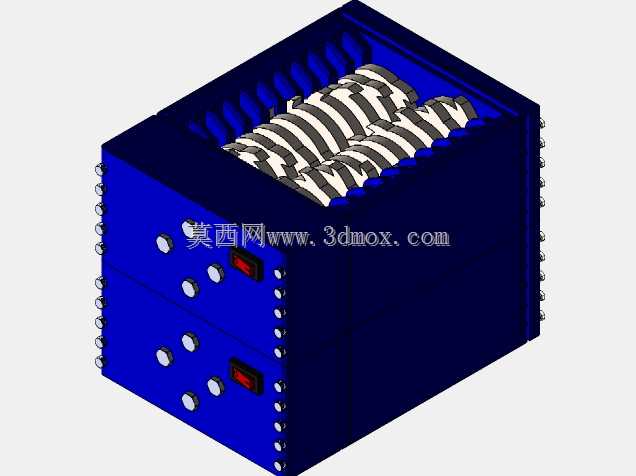

　　能避免操作过程中物料飞溅带来的安全隐患，箱体下部为预留的出料腔空间，单台使用时可直接在底部对接集料容器，多台串联时可将前一级设备的出料口直接与后一级的进料腔对接，通过多级剪切逐步缩小塑料碎片的粒径，无需额外增设中间输送机构，适配小型回收站点、注塑车间边角料就地处理的场地受限场景。设计过程中重点考量了刀辊的剪切间隙匹配，针对常见的PP、PE类通用塑料的破碎需求，刃口间隙控制在2mm以内，既可以保证硬塑料件的剪切效率，也能避免软质塑料缠绕刀辊的问题；箱体的侧板采用加厚钣金折弯成型，相邻侧板通过沉头螺丝紧固，既保证整体结构的刚性，承受粉碎过程中的持续振动载荷，也能避免紧固件突出箱体表面造成的安装干涉。设备的整体外形趋近规整立方体，

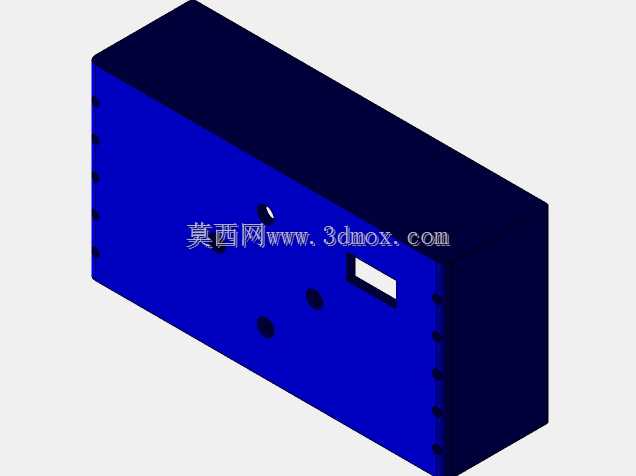

　　安装时仅需预留底部支撑的水平台面即可，无额外的外凸管路或走线结构，单台设备的进料口开设在箱体顶面，尺寸适配常规的人工投料操作范围，多台串联时可根据处理粒径需求自由增减串联级数，无需对单台设备的内部结构做额外改造，相比大型单级粉碎设备，这类模块化的粉碎结构投入成本更低，布置灵活性更强，既能单独作为小型废料处理单元使用，也能作为大型回收产线的前置粗碎或后置细碎模块，适配不同产能规模的塑料回收处理场景。刀辊的传动组件可根据实际使用需求选择侧装直连电机或者链传动结构，箱体侧壁预留的传动安装位可以适配不同规格的动力组件，用户可根据日常处理的物料硬度、产能需求匹配对应功率的动力单元，无需重新设计箱体主体结构，进一步提升了该结构的场景适配性。
