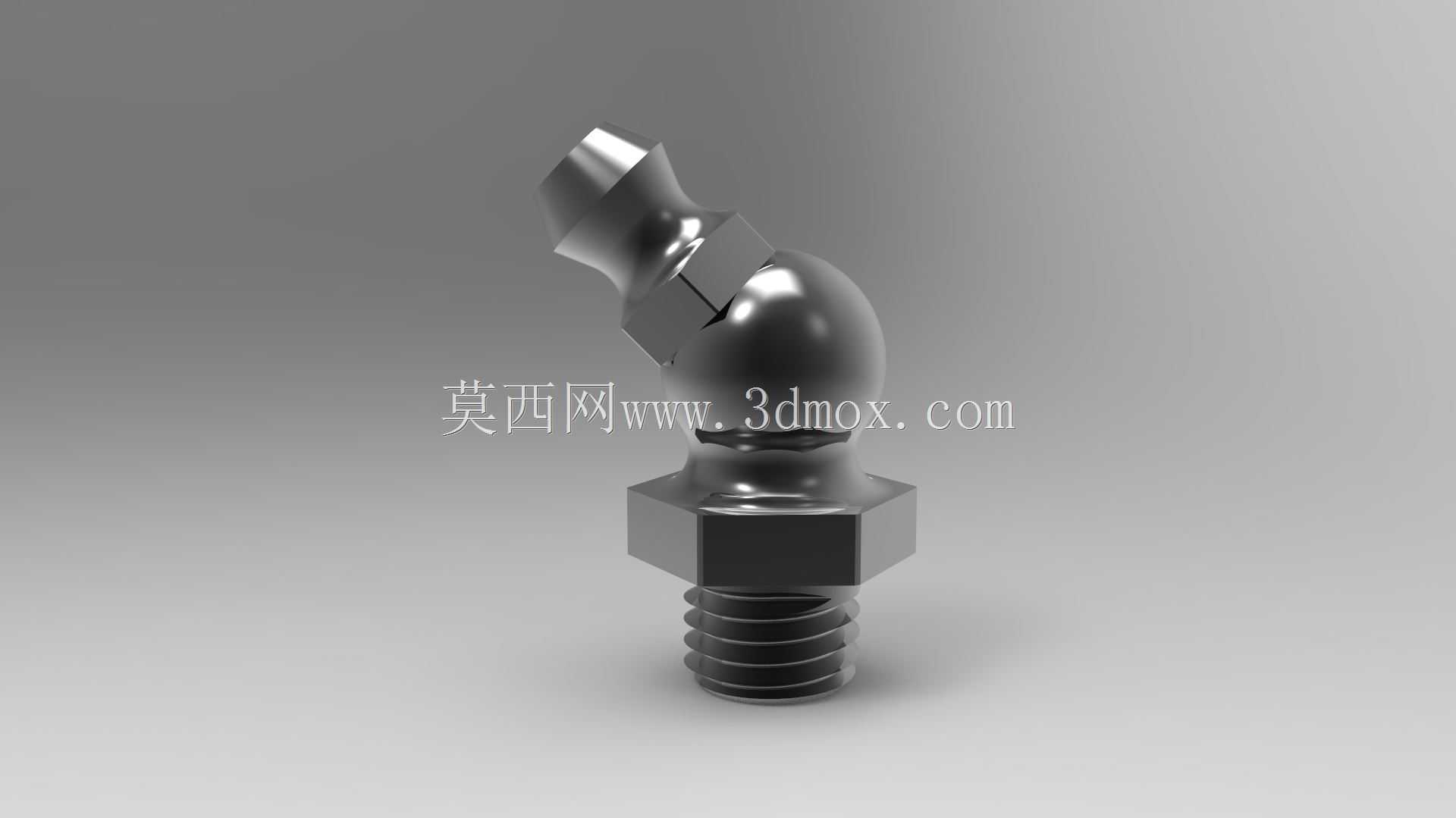

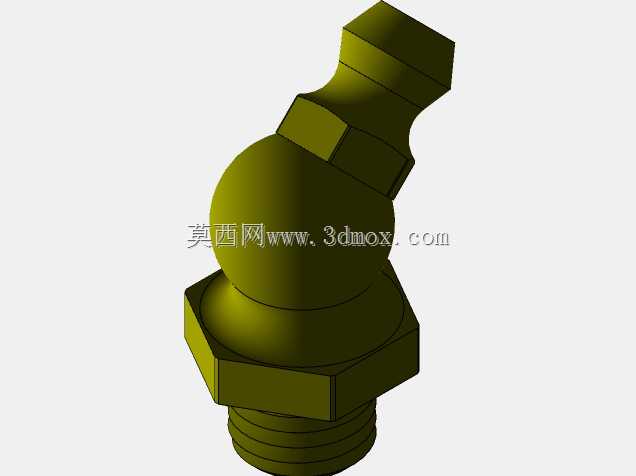

45度角弯式黄油注油润滑接头结构

在各类工业设备的润滑维护场景中，这类45度弯角油嘴是集中润滑、手动注脂作业里极为常见的连接件，主要承担润滑脂从注油工具到设备摩擦副内部的通道衔接作用，广泛布置在机床导轨滑块、工程机械铰接销轴、自动化输送线轴承座、农用机械传动节点等需要定期补充润滑脂的位置。不同于直通式油嘴，45度的弯角结构专门针对设备上安装空间局促、注油枪无法垂直对接的位置设计，能避开周边的结构遮挡，让维护人员在设备外侧就能顺利完成注油操作，无需拆解周边遮挡零件，大幅降低日常润滑维护的操作难度。从结构设计来看，这款油嘴下部采用外螺纹连接段，加工有标准公制细牙螺纹，安装时直接拧入设备预设的螺纹安装孔即可，螺纹根部的六角结构是标准的扳手夹持位，适配常规开口扳手或套筒，安装扭矩可控，不会因为拧接过载造成螺纹滑牙或油嘴本体断裂。中部的球形过渡段是弯角结构的核心承载区，既实现了注油通道的45度转向，又保证了内部流道的平滑过渡，不会出现润滑脂淤积堵塞的问题，球头部分的壁厚经过强化处理，能承受注油枪作业时的瞬时高压，避免注脂过程中出现本体开裂泄漏。上部的注油对接端采用标准的黄油嘴对接锥面，能和常规手动、气动注油枪的枪头实现可靠密封，注脂时不会出现润滑脂从对接处溢出的情况，内部集成的单向止逆结构可以在注油完成后自动封闭通道，避免设备运行过程中内部的润滑脂从油嘴处反向溢出，同时阻挡外界的粉尘、切削液、水汽进入润滑通道，保护摩擦副内部的润滑环境不受污染。在安装边界上，这类油嘴的螺纹段长度适配常规设备壁面的安装厚度，弯角部分的外伸尺寸经过控制，不会和周边运动的零部件发生运动干涉，安装后整体突出设备壁面的高度较低，能避免设备运行过程中被剐蹭断裂。建模过程中需要重点关注内部流道的贯通性，弯角处的圆角过渡要平滑，不能出现建模残留的直角台阶，否则会影响润滑脂的流动效率，同时六角夹持位的对边尺寸、螺纹的公称尺寸与螺距、锥面的密封角度都要严格遵循对应的行业标准，保证加工后的成品能和现有标准注油工具、设备安装孔完全适配，不需要二次修配就能直接投入使用。
