可拆式板式换热设备结构设计方案

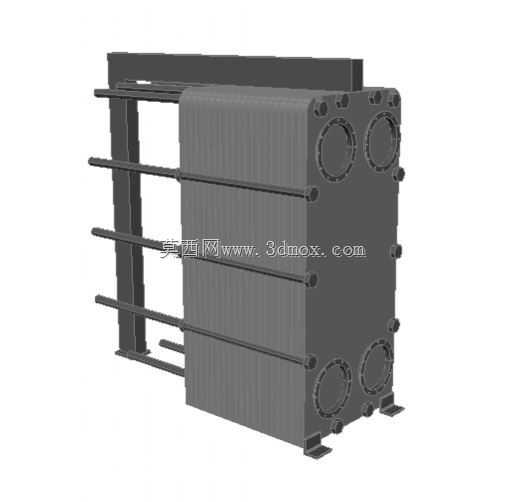

在化工、暖通、食品加工、集中供热等多个工业及民用场景中，换热环节都是工艺流程里不可或缺的核心部分，这款可拆式板式换热结构的设计，正是围绕紧凑安装、高效传热、便于维护的实际工程需求展开。从结构布局来看，整台设备采用框架式承载结构，上下及两侧布置的拉紧螺栓将整叠波纹换热板片牢牢夹持在固定压紧板与活动压紧板之间，板片边缘的密封胶槽内嵌装耐温耐腐密封垫，将不同工况的冷热流体通道完全分隔，避免出现串液问题。设计过程中优先考虑了安装边界的适配性，底部设置的支撑脚预留了标准地脚螺栓安装孔位，可直接固定在混凝土基础或钢制设备机架上，设备整体的长宽高尺寸经过优化，在保证换热面积满足工况要求的前提下，尽可能压缩了设备的横向占用空间，适配厂房内狭窄的设备安装区域，侧面预留的接管法兰位置也匹配常规工业管道的排布走向，不需要额外增加过多转向管件就能完成管路对接。从功能特性上看，波纹板片的人字形纹路设计是提升换热效率的核心，当冷热流体分别在相邻板片间的流道内流动时，波纹结构会持续扰动流体边界层，让流体在较低流速下就能达到湍流状态，大幅降低传热热阻，相比传统管壳式换热器，同等换热负荷下的设备体积能缩减三分之二以上。同时可拆式的结构设计也给后期运维带来了便利，当设备运行一段时间出现结垢、密封垫老化问题时，只需要松开拉紧螺栓，就能逐片拆解板片进行清洗或者更换密封件，不需要整体切割管路、吊装拆除整台设备，能大幅缩短运维停机时间。在设计细节上，固定压紧板上的四个接管接口采用对称式布局，可根据现场管路的走向灵活调整冷热流体的进出方向，上导杆和下导杆的平行度公差经过严格控制，保证活动压紧板在拆装过程中能平稳滑动，不会出现卡滞或者板片错位的问题，拉紧螺栓的规格选型也经过强度校核，能承受设备运行时不同流道间的压力差，避免运行过程中出现板片变形、密封失效的问题。针对不同的工况需求，板片和密封垫还可以根据流体的腐蚀性、温度参数更换对应材质，比如处理腐蚀性流体时选用钛板或者不锈钢板片，高温工况下选用耐高温的氟橡胶密封垫，让这套结构能适配更多场景的换热需求。
