音频设备用带指示位音量调节旋钮结构

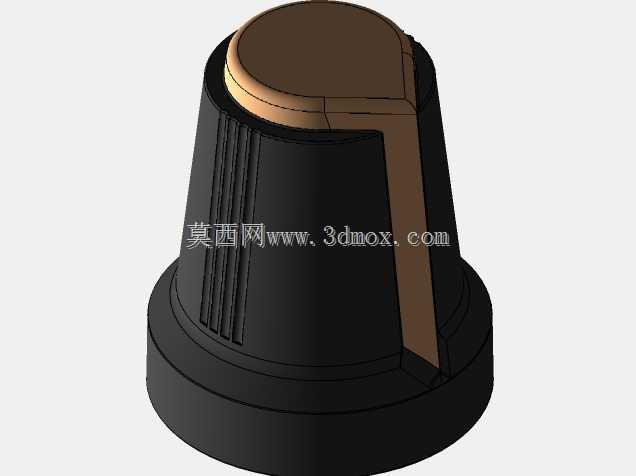

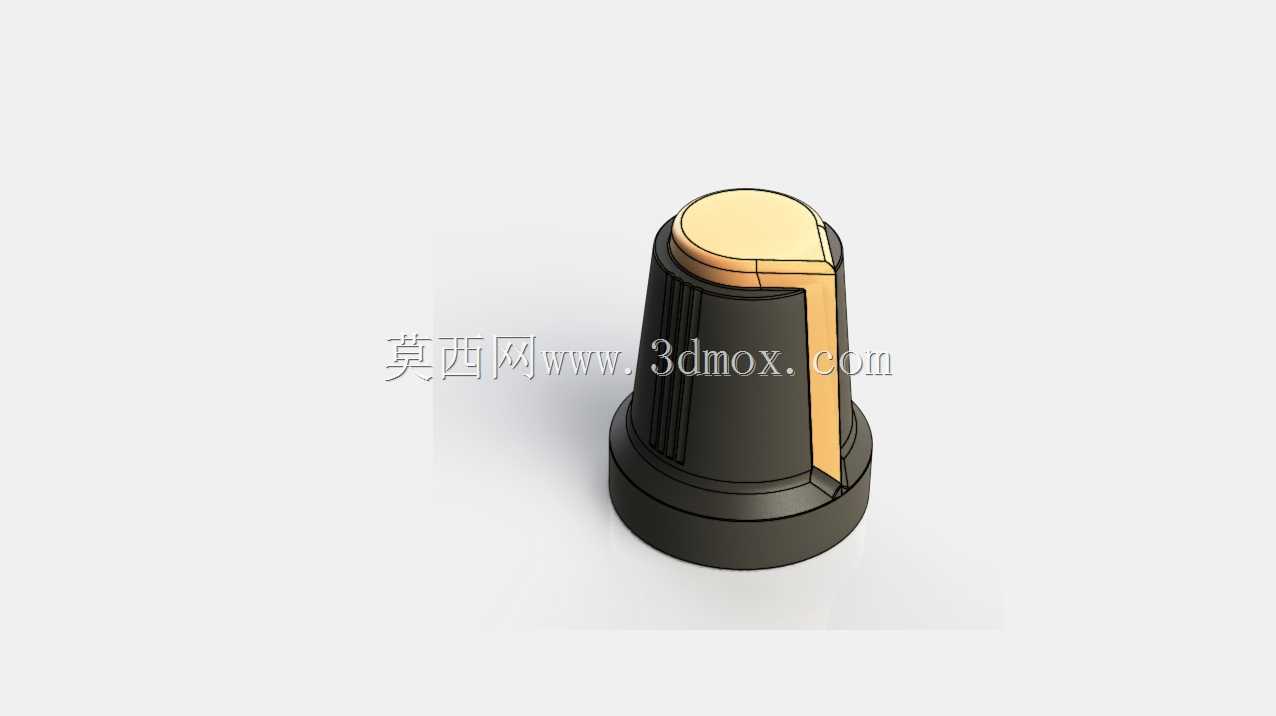

这类旋钮主要配套音频功放、调音台、车载影音、桌面音响设备的电位器使用，日常操作中用户通过旋转旋钮改变电位器阻值，实现输出音量的线性调节，带指示位的结构能让用户快速识别当前音量档位，避免盲操作时的档位误判。从结构设计来看，旋钮主体采用锥台造型，下部设置标准的D型安装孔，可直接匹配市面上常见的6mm轴径带扁位电位器转轴，安装时无需额外加工转接件，推入即可卡紧，配合侧面的防滑竖纹，旋转操作时手指不会打滑，操作力矩控制在0.1-0.3N·m区间，既不会因为过松导致档位偏移，也不会因为过紧造成操作费力。顶部的指示凸条与旋钮本体做了分色处理，用户从设备正面就能清晰看到当前旋钮指向的刻度位置，在多旋钮排布的调音台设备上，能快速区分不同通道的音量设置，避免操作混淆。设计过程中优先考虑了操作手感与安装兼容性，旋钮下部的法兰边直径比主体锥台大2mm，安装后能完全遮盖电位器的安装固定孔，让设备面板外观更整洁，同时法兰边与面板之间预留0.2mm的间隙，旋转时不会刮蹭面板表面的喷涂层。外形尺寸上，旋钮总高度控制在18mm，最大直径12mm，适配大部分音频设备的面板安装空间，不会因为旋钮过高导致设备运输过程中磕碰断裂，也不会因为直径过小导致操作时捏持不稳。这类旋钮除了音量调节场景，也可配套用于信号增益调节、均衡器频段调节等同类旋转电位器场景，结构上做了等壁厚设计，注塑生产时不会出现缩痕，表面做细晒纹处理，长期使用不会残留明显指纹，指示位的凸条高出旋钮顶面1mm，即使在光线较差的环境下，用户也能通过手指触摸识别当前指示位置，满足暗环境下的操作需求。安装边界方面，旋钮安装后突出面板的高度为16mm，相邻旋钮的中心距只要大于15mm就不会出现操作干涉，多排排布时上下排的中心距预留18mm即可满足手指操作空间，不需要额外加大面板尺寸，能帮助设备研发人员压缩面板布局空间，实现更紧凑的设备外观设计。
