67度异径斜向排水KG支管结构设计

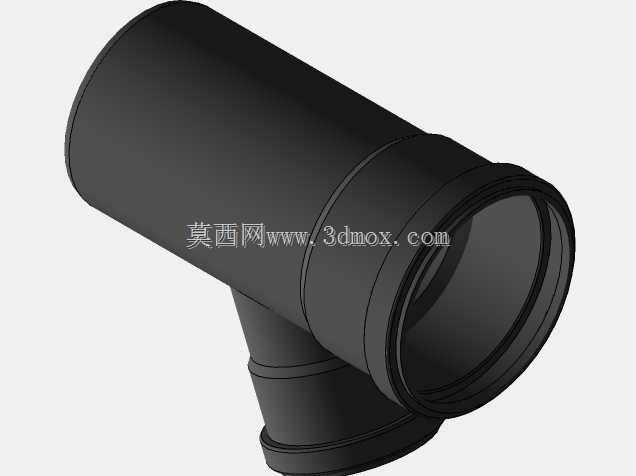

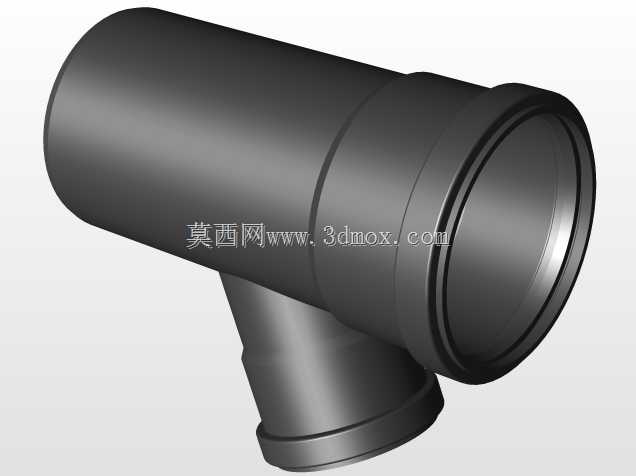

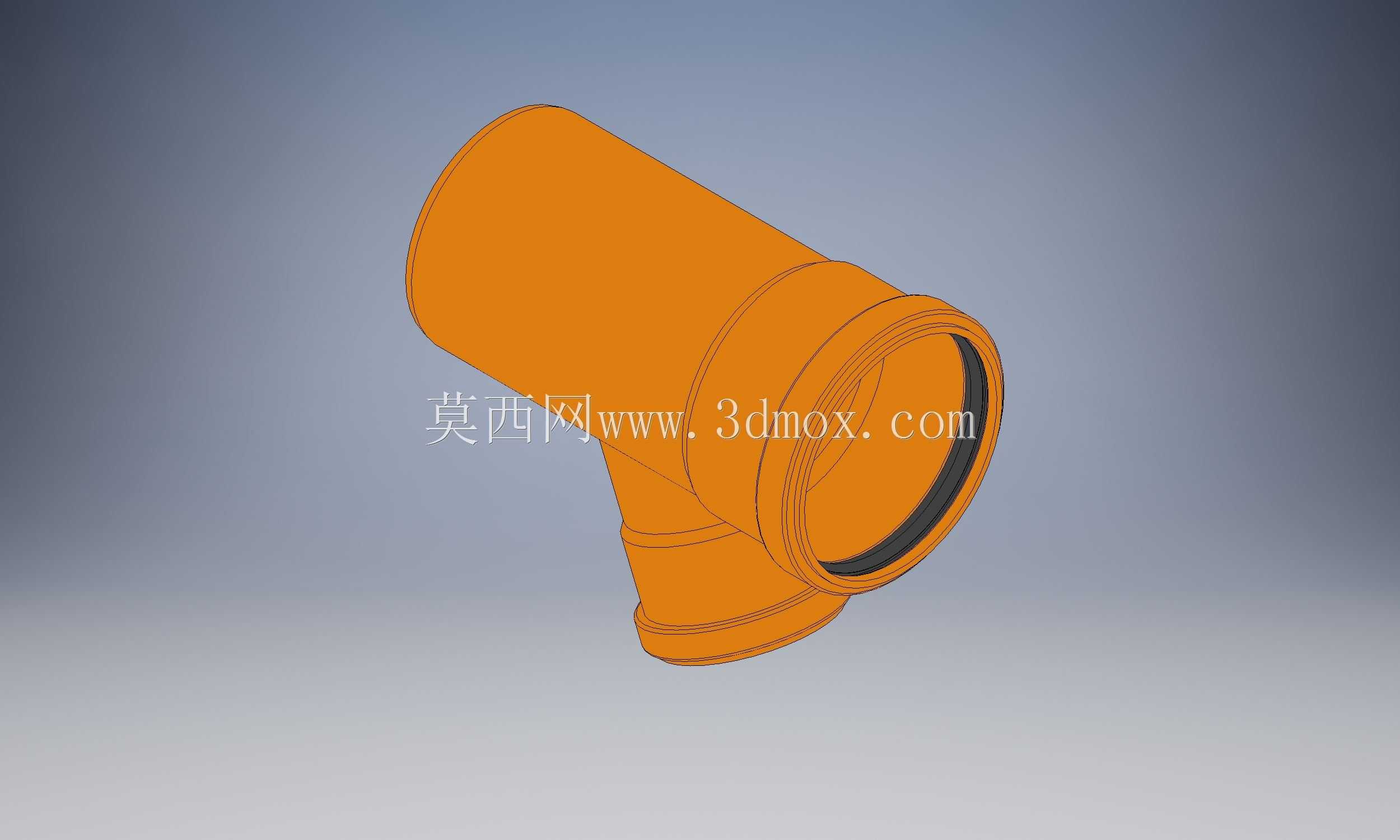

在民用建筑排水、市政排污管网以及工业废水输送系统中，异径斜向支管是实现不同管径管线汇流、转向的核心连接件，这款67度夹角的DN110转DN75规格KG支管，主要用于主排水管线与次一级排水支管的斜向接驳，相比90度直角三通，67度的斜向夹角能大幅降低排水过程中的水流阻力，减少管内壅水、杂物卡堵的概率，尤其适配卫生间、厨房等多洁具汇流的排水场景，可有效降低排水噪音，提升管线长期运行的通畅性。从结构设计层面看，该支管采用一体注塑成型的等壁厚结构，整体壁厚均匀无突变，避免了应力集中导致的安装开裂或长期受压变形问题；三个连接端均采用承插式接口结构，接口处预留了密封胶圈的安装槽位，安装时配合对应规格的橡胶密封圈即可实现可靠密封，无需额外焊接或粘接作业，能大幅提升现场施工效率。主通径端为DN110规格，对应常规建筑排水主立管的通用尺寸，支通径端为DN75规格，适配台盆、地漏、小型卫生器具的排水支管管径，67度的支管夹角经过流体力学验证，既保证了支管接入时水流能顺着主管道流向顺畅汇入，避免对冲形成水封破坏，也能在有限的吊顶、管井空间内减少管线转弯占用的安装空间，降低施工阶段的管线排布难度。安装边界方面，该支管的主通径两端同轴度公差控制在行业标准范围内，支通径轴线与主通径轴线的夹角偏差不超过0.5度，可直接与同规格的KG系列排水管材承插配合，安装时无需额外调整角度即可保证管线顺直；接口处的承插深度经过精准设计，既保证了连接后的结构强度，也预留了温度变化带来的管材伸缩余量，避免热胀冷缩导致的接口脱开或渗漏问题。外形上采用流畅的圆弧过渡结构，支管与主管衔接处无直角死角，管内流体通道全程顺滑，不易滞留污物、毛发等排水杂物，长期使用也能维持稳定的排水通量，减少后期管网疏通维护的频次。这类管件在建模过程中需要重点把控承插口的配合尺寸、过渡段的曲面顺滑度以及夹角角度的准确性，确保模型导出后可直接用于管线装配干涉检查、施工模拟以及管件开模验证，为排水系统的整体设计提供精准的部件参考。
