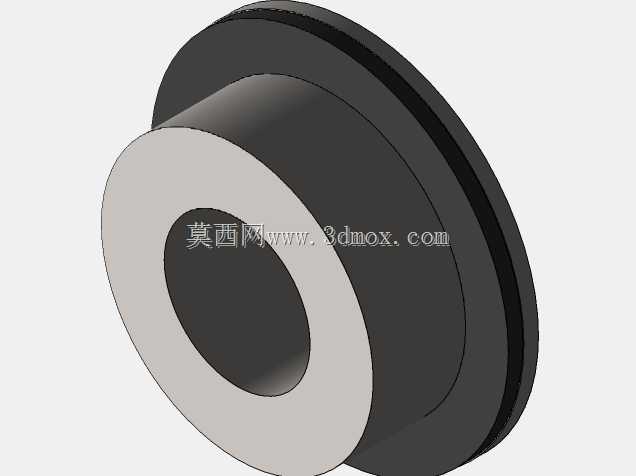

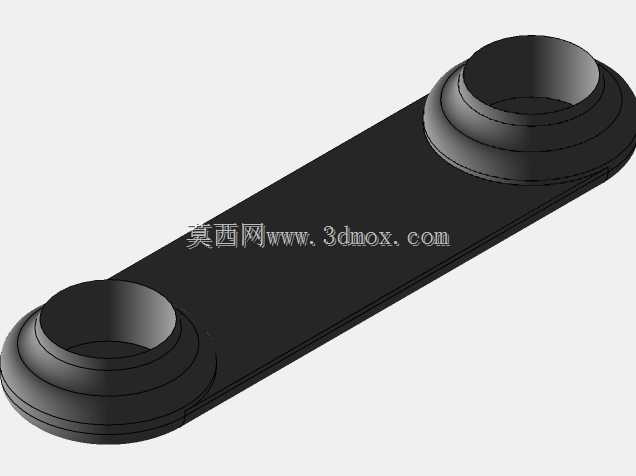

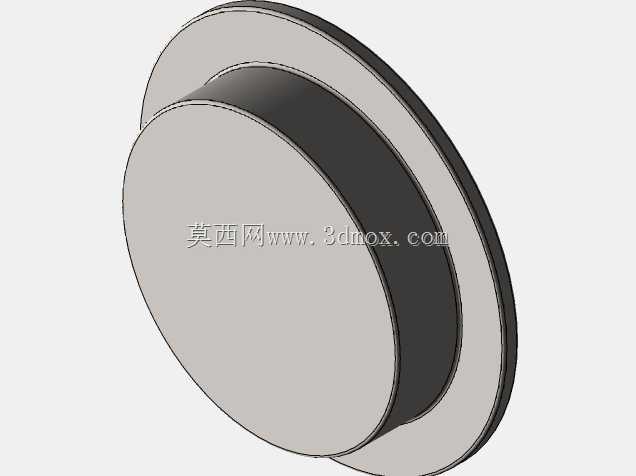

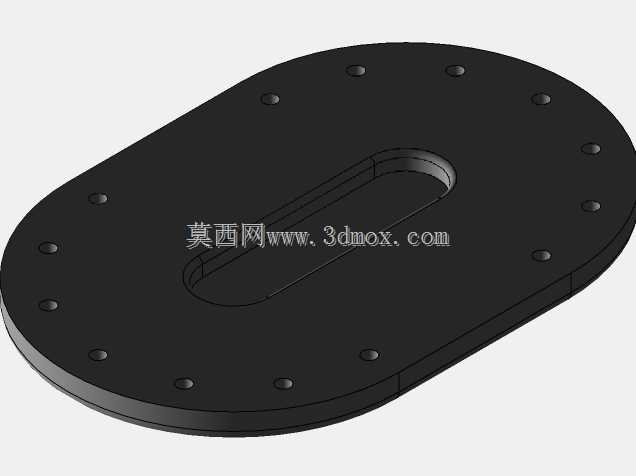

外啮合齿轮泵液压动力单元结构

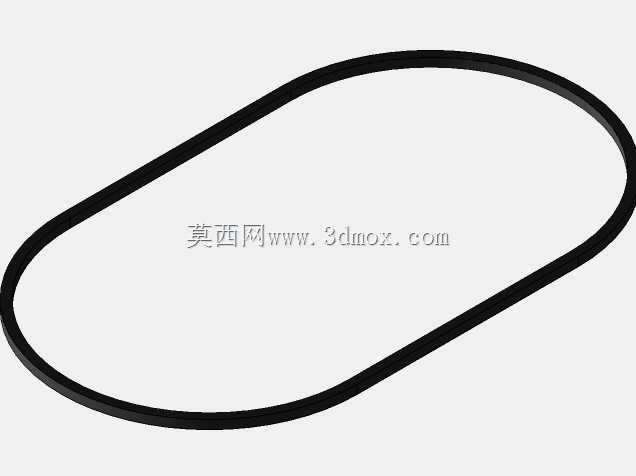

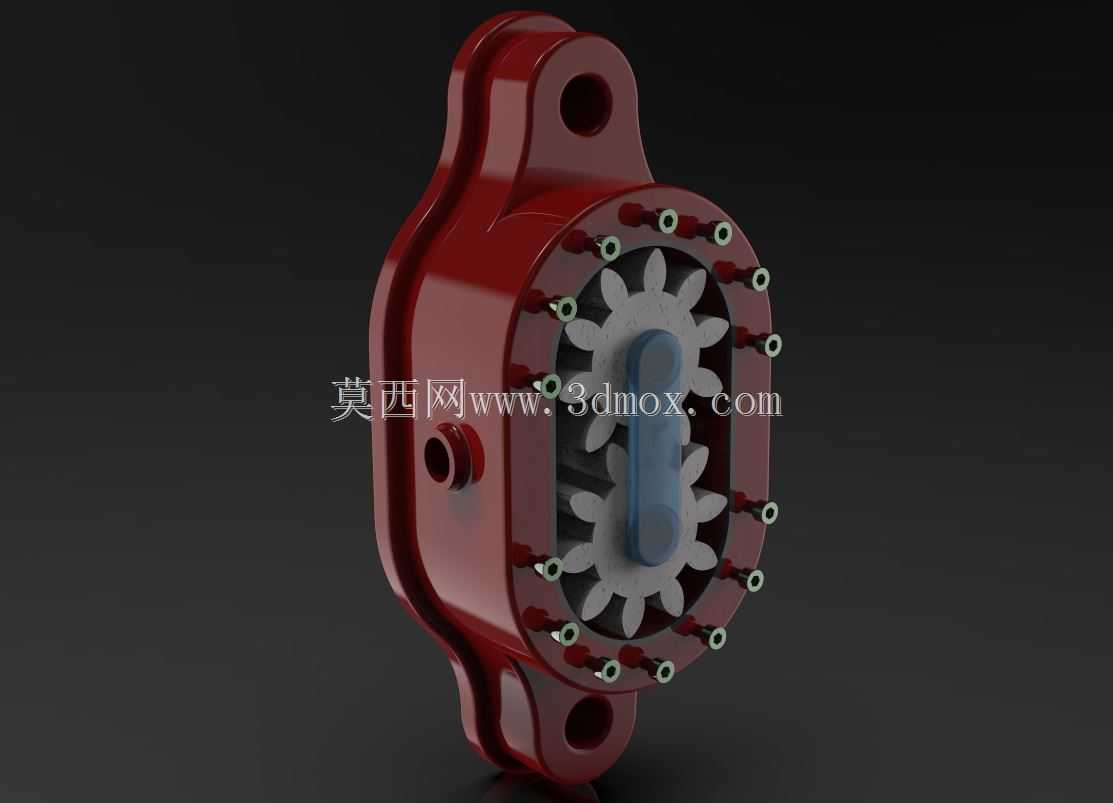

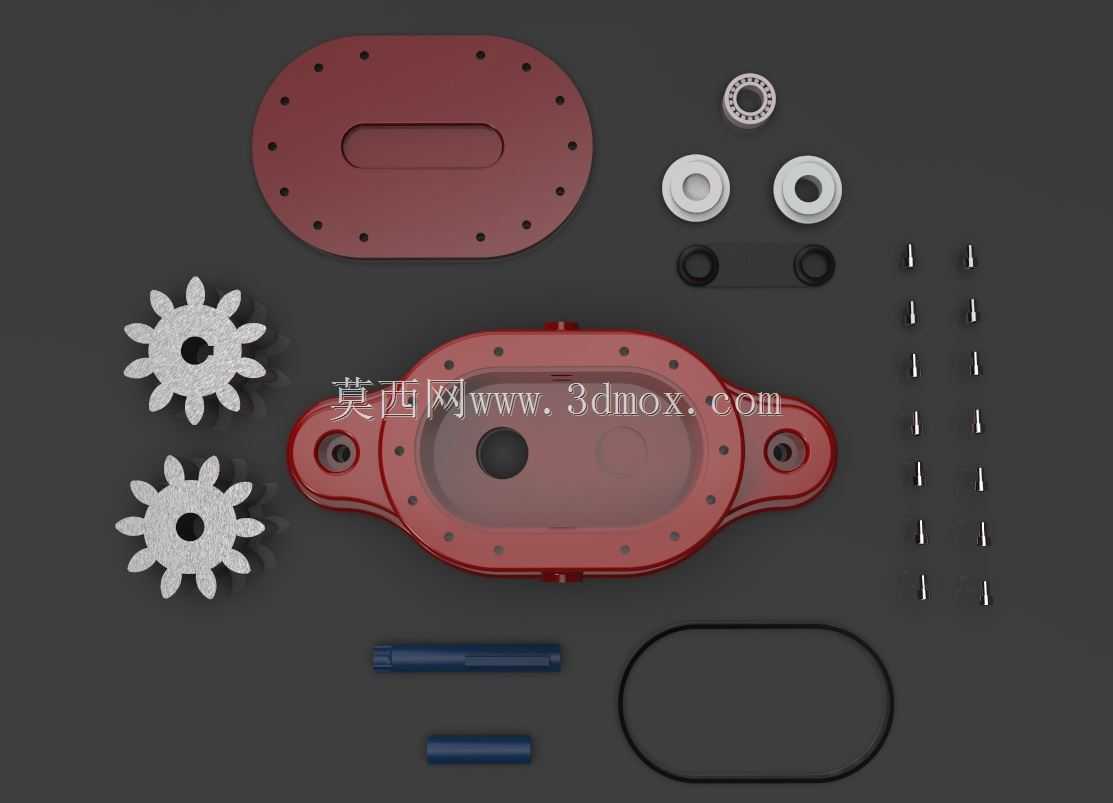

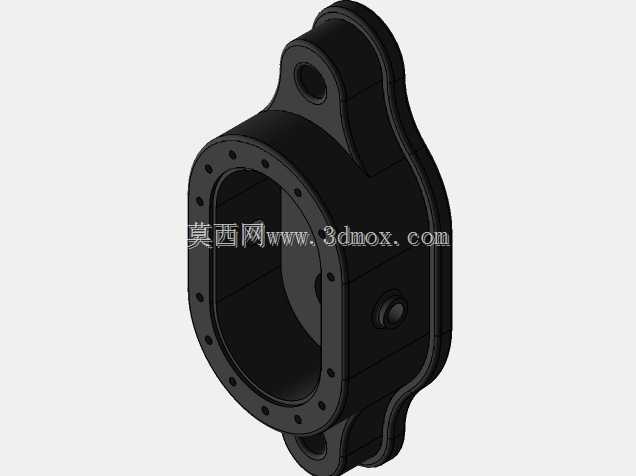

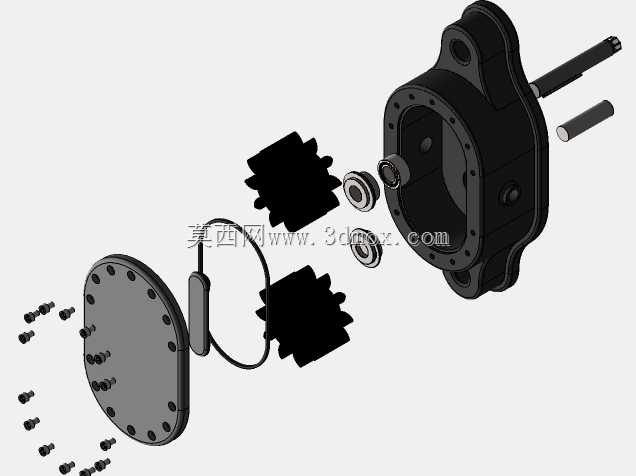

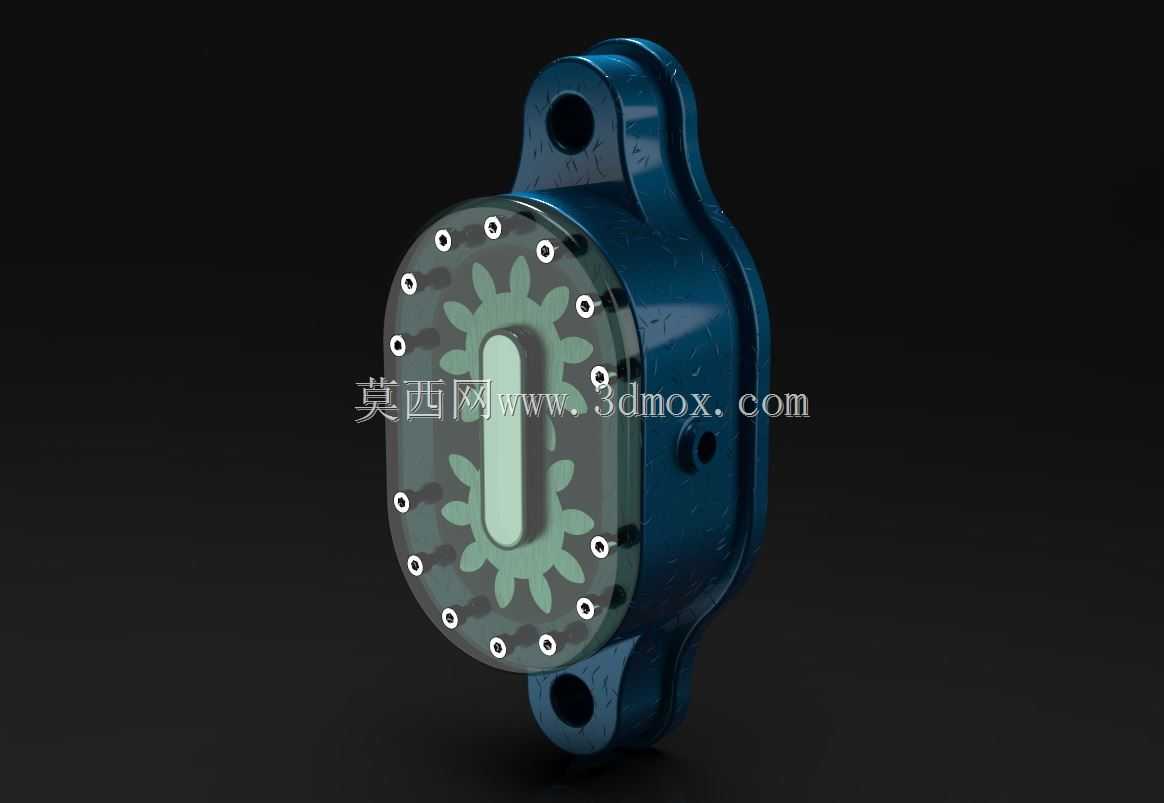

这款齿轮泵结构是液压系统里的核心动力元件，日常在机床液压站、工程机械供油回路、润滑系统供油单元里都能见到这类结构的身影，主要作用是通过齿轮啮合的容积变化，为系统提供稳定压力的液压油输出，也可用于低粘度流体的定量输送场景。从结构设计来看，采用的是外啮合直齿轮结构，主动轮与从动轮参数完全一致，啮合过程中轮齿脱开侧的容积增大形成吸油腔，轮齿啮合侧的容积减小形成压油腔，整个泵体采用分体式端盖结构，端盖与泵壳之间通过一圈均布的紧固件实现密封连接，透明端盖的设计可以直观观察内部齿轮的啮合状态，方便调试阶段排查困油、内泄问题。泵体两侧的带孔安装耳是安装定位的核心结构，安装孔的中心距、孔径尺寸需要匹配安装基座的定位尺寸，安装时要保证泵轴与驱动电机轴的同轴度误差控制在允许范围内，避免轴封偏磨导致泄漏。设计过程中需要重点控制齿轮端面与端盖之间的轴向间隙，间隙过大会导致内泄漏量增大、容积效率下降，间隙过小则会出现齿轮端面与端盖的摩擦磨损，缩短泵的使用寿命；同时齿轮齿顶与泵壳内壁的径向间隙也需要严格控制，径向间隙过大同样会造成压油腔向吸油腔的内泄，影响输出压力。泵体侧面的两个通油孔分别对应吸油口与压油口，选型安装时需要注意区分油口方向，避免接反导致系统无法正常建压，吸油口通常需要搭配对应通径的过滤器，避免杂质进入泵体内部造成齿面磨损、卡滞。这类齿轮泵的结构紧凑，输出流量脉动相对稳定，对油液的清洁度敏感度相较于柱塞泵更低，在中低压液压回路中应用十分广泛，建模过程中还原了齿轮的齿形参数、泵壳的流道结构、紧固件的排布位置，能够直接用于液压系统的布局装配校核，也可作为液压原理教学的演示模型使用，安装时需要注意泵体的安装平面平面度要求，避免安装面不平导致泵体受力变形，出现齿轮卡滞、密封失效的问题。
