山地车与胖胎车中轴底部支架结构

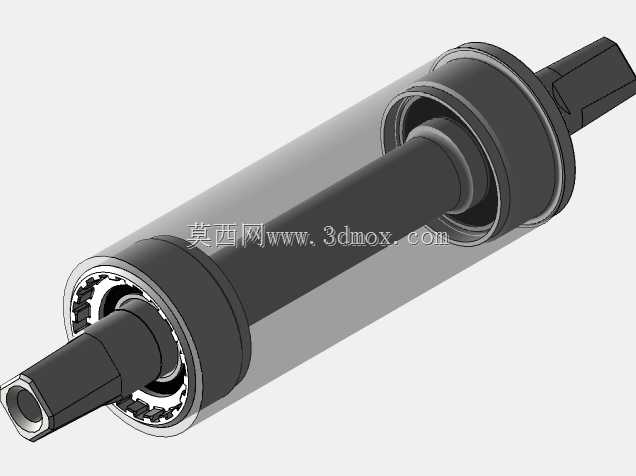

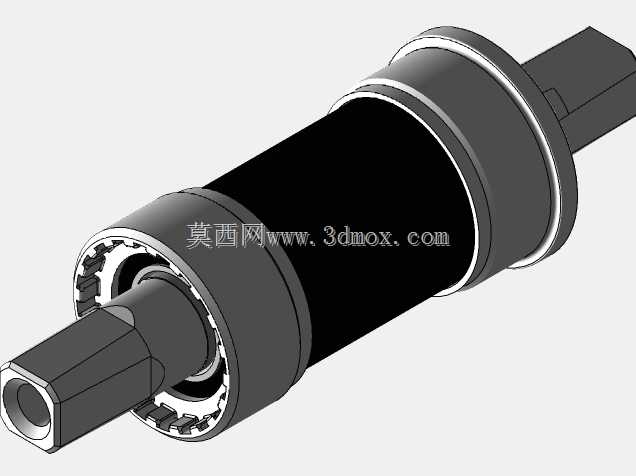

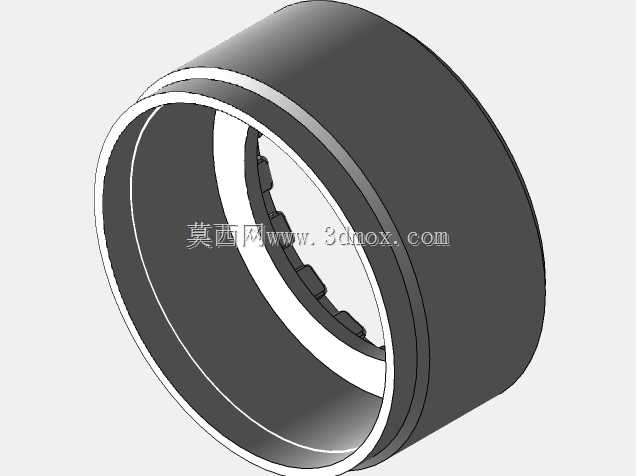

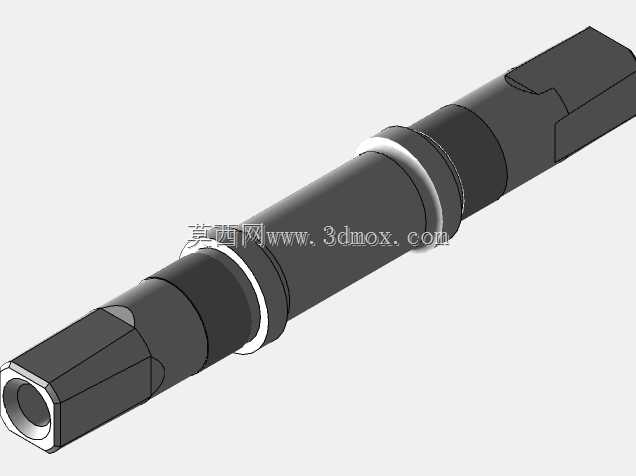

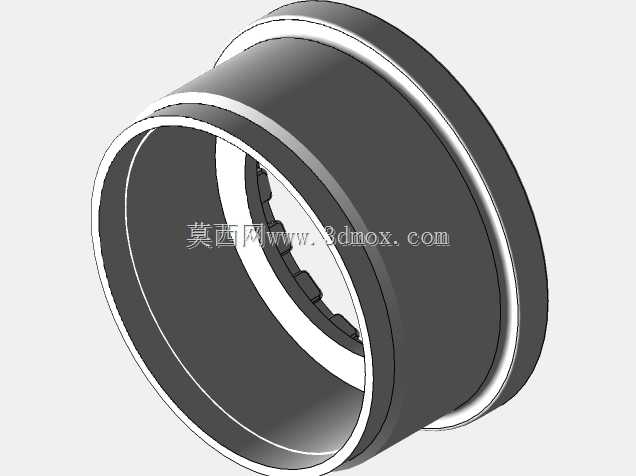

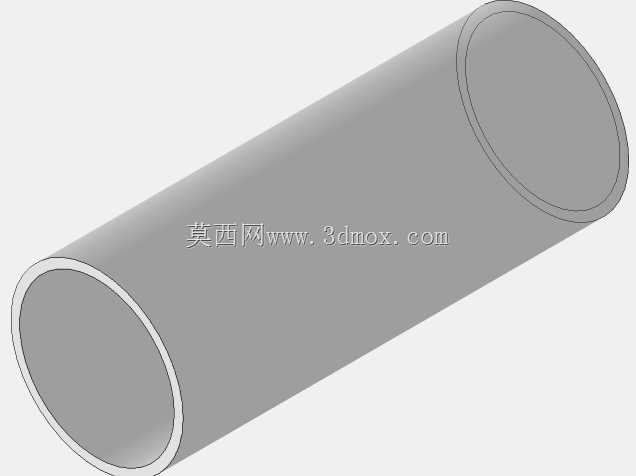

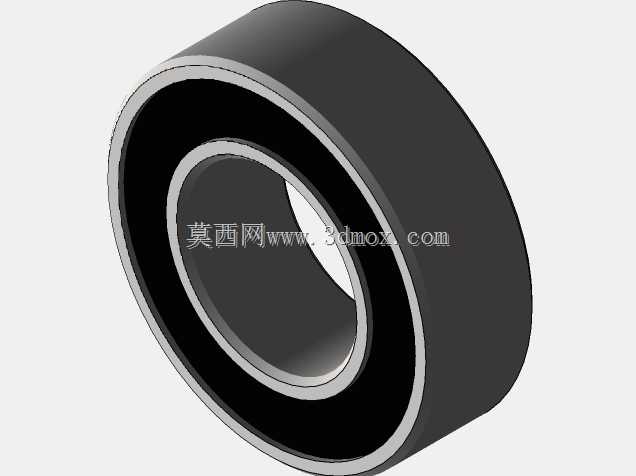

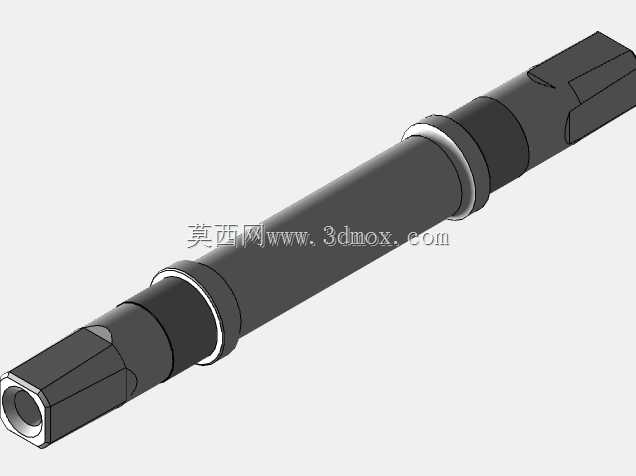

这款底部支架是适配山地车与胖胎车的中轴核心部件，在骑行传动系统中承担着连接左右曲柄、承载脚踏回转载荷的关键作用，日常使用场景覆盖林道穿越、雪地沙地骑行、通勤代步等多种骑行工况，尤其胖胎车在低胎压大接地面积的骑行状态下，中轴需要承受更高的侧向冲击与交变扭矩，这款结构的设计正是针对这类复杂载荷场景做了针对性优化。从结构设计逻辑来看，整体采用对称式回转布局，两端的方榫接口匹配常规方孔曲柄的安装标准，接口处的空心轴设计在保证扭转强度的前提下降低了整体重量，轴体外部的密封套结构可以阻挡泥水、沙尘进入内部轴承腔体，避免户外骑行时杂质侵入造成的轴承磨损卡顿，延长部件的维护周期。两端的轴承安装位采用过盈配合的设计基准，保证轴体回转时的同轴度，避免骑行过程中出现曲柄晃荡、传动卸力的问题，轴承外侧的卡接结构可以在安装时快速定位到车架五通管的安装位，不需要额外打磨适配，降低装车的调试难度。从安装边界来看，整体轴体长度适配常规山地车与胖胎车的五通宽度规格，两端伸出的轴段长度匹配标准曲柄的安装深度，方榫的锥度符合通用配件的互换要求，用户更换配件时不需要单独定制曲柄，直接选用市售标准方孔曲柄即可完成装配。设计时采用1:1的等比例建模逻辑，所有配合面的尺寸公差都按照实际机加工的精度要求设定，轴肩的定位尺寸、密封槽的深度、轴承位的直径公差都完全还原实物的装配关系，不管是用于结构教学、配件改装的方案验证，还是骑行装备的定制化设计参考，都可以直接调用模型进行装配干涉检查、载荷仿真分析，不需要重新测绘调整尺寸。实际装车使用时，这款中轴结构可以承受大体重骑手的站立踩踏载荷，在颠簸路面骑行时，轴体与轴承的配合结构可以分散路面传递的冲击载荷，避免应力集中造成的轴体断裂问题，外部的密封结构在高压水枪冲洗车辆时也能阻挡水流进入轴承内部，防止润滑脂流失造成的回转阻力增大问题。
