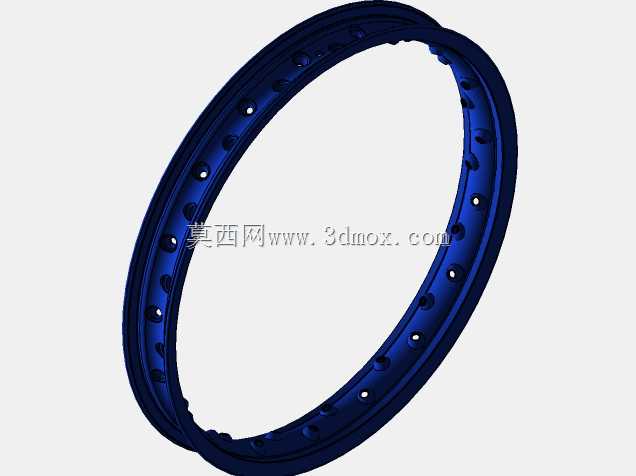

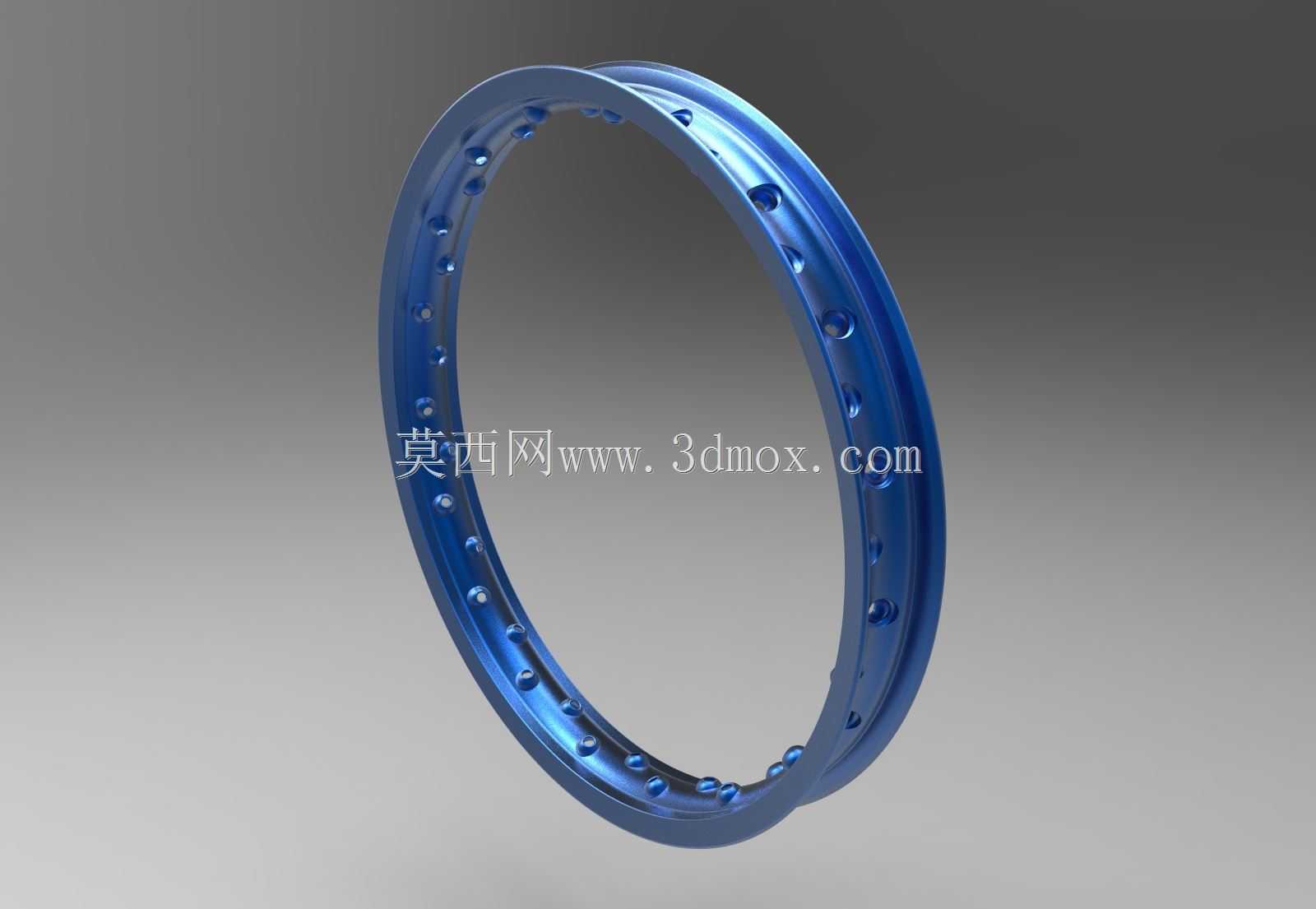

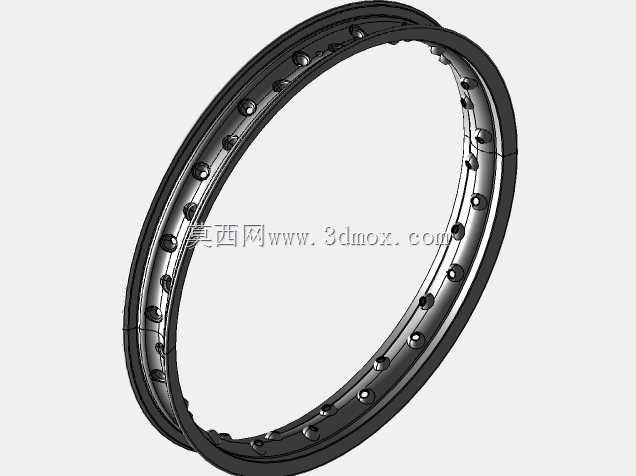

19寸36孔越野两轮车铝合金轮辋结构

这款轮辋的适配场景覆盖非道路越野摩托、电动越野自行车两类行走设备，主要应对林道穿越、非铺装路面行驶、轻度特技动作等工况，轮圈作为行走系统的核心承载部件，需要同时承受径向冲击、侧向扭力以及辐条张紧带来的圆周方向应力，设计阶段首先围绕19英寸标称轮径的安装边界做基准约束，轮圈宽度匹配1.85规格的外胎安装需求，胎圈座的轮廓尺寸严格对应对应规格轮胎的配合公差，避免充气后出现胎圈移位、滑胎的风险。36个辐条孔沿轮圈周向等角度均分排布，孔位的轴向位置经过受力优化，既保证辐条安装后有合理的外倾角，匹配常规花鼓的法兰盘孔位分布，也能让轮圈受冲击时的应力均匀分散到每根辐条上，避免局部应力集中导致的孔位开裂。轮辋采用双层圈型结构设计，相比单层圈大幅提升了侧向抗扭刚度，在过弯侧倾、落地受侧向力时不会出现明显的圈体形变，圈体边缘做了圆弧过渡处理，既减少轮胎安装时的剐蹭损伤，也能在轮胎发生小幅偏转时避免割伤胎侧。表面采用蓝色阳极氧化处理，除了外观辨识度之外，氧化层的硬度远高于裸铝基材，能抵御日常行驶中砂石击打、泥水侵蚀带来的表面损伤，延长轮圈的户外使用寿命。设计过程中对圈体的壁厚做了梯度优化，辐条孔所在的受力区域壁厚适当增加，非受力的圈体中部区域做了等强度减薄，在保证整体结构强度满足越野工况冲击要求的前提下，尽可能控制圈体自重，降低行走系统的簧下质量，提升车辆的操控响应性。轮辋的气门嘴孔位置做了局部加强处理，避免日常充气、拆装气门芯时的外力导致孔位变形，同时孔位的尺寸兼容常规美式气门嘴的安装要求，不需要额外做扩孔或者改装。在实际选型匹配时，这款轮辋可以适配常规36孔的越野摩托花鼓、电动自行车轮毂电机，搭配对应规格的辐条和条帽就能完成轮组编圈，编圈时的辐条张紧力可以参考同规格钢制轮圈的张紧力参数做小幅下调，避免张紧力过大导致铝制圈体的孔位发生塑性形变。轮圈的胎圈座直径公差控制在极小范围内，和轮胎配合后能保证良好的气密性，不管是装配有内胎的越野轮胎，还是搭配真空胎垫做真空轮组改装，都能满足使用要求。
