地下采矿轨道料斗端部卸料布置结构

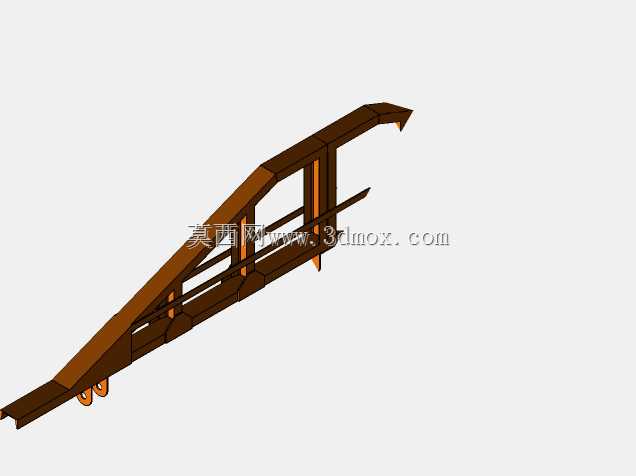

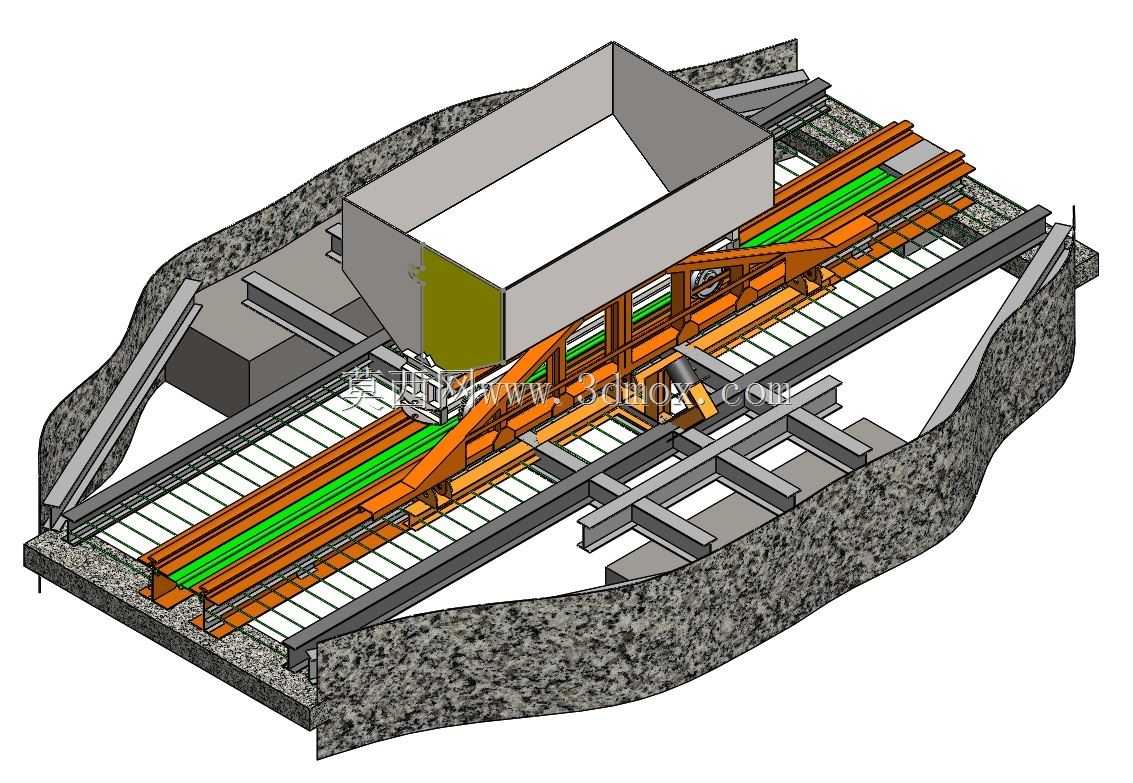

这套结构针对硬岩地下开采场景的轨道运输卸料环节设计，适配井下窄轨运输系统的端部卸载工位，主要解决矿车运输至采区溜井或转运点后的自动卸料需求，无需额外配置人工摘钩或辅助卸料设备，能大幅缩减井下卸料工位的人员配置，降低狭窄巷道内的作业安全风险。从结构布局来看，整体装置沿轨道延伸方向布置，安装边界贴合井下巷道的底板开挖轮廓，两侧预留的检修通道宽度满足井下安全规程要求，轨道下方的支撑梁采用分段拼接设计，可适配不同巷道段的底板起伏条件，无需对原有巷道底板做大规模找平处理，降低现场安装的施工量。料斗的倾翻触发机构完全依托矿车行驶的动能驱动，无需额外配置动力源，当矿车行驶至端部工位时，轮对沿导向轨逐步抬升料斗一侧，配合限位挡块的约束让料斗沿预设转轴完成倾翻动作，矿石在重力作用下沿料斗内壁滑落至下方溜槽，整个卸料过程随矿车行进自动完成，无需停车操作，能匹配井下连续运输的作业节奏。设计过程中重点考量了井下高湿、多粉尘的作业环境，所有转动铰接点均采用密封式轴套结构，避免矿尘侵入造成卡滞，料斗内壁做了耐磨衬板的安装预留，可根据运输矿石的硬度更换不同材质的衬板，延长主体结构的使用寿命。轨道的导向段做了渐变抬升设计，抬升角度经过反复校核，既保证料斗倾翻角度能达到矿石完全滑落的要求，又避免抬升角度过大造成矿车脱轨风险，两侧的防护结构沿轨道全程布置，可阻挡卸料过程中飞溅的矿石掉落到轨道间隙，减少后续轨道清理的维护工作量。整套结构的支撑框架采用型钢焊接成型，各部件的连接位置预留了螺栓安装孔，井下安装时可通过螺栓快速拼接，无需现场大量焊接作业，适配井下有限空间的装配条件，料斗的容积匹配常规井下矿车的单次运载量，倾翻过程中料斗的运动轨迹经过干涉校验，不会与两侧巷道支护结构、轨道旁的管线产生碰撞，可直接适配多数现有井下轨道运输系统的端部卸料工位改造，无需对原有运输线路做大规模调整。
