GrabCAD四百万会员纪念奖杯结构设计

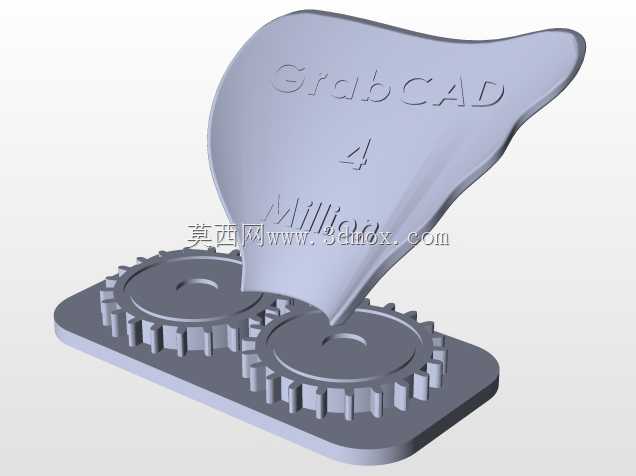

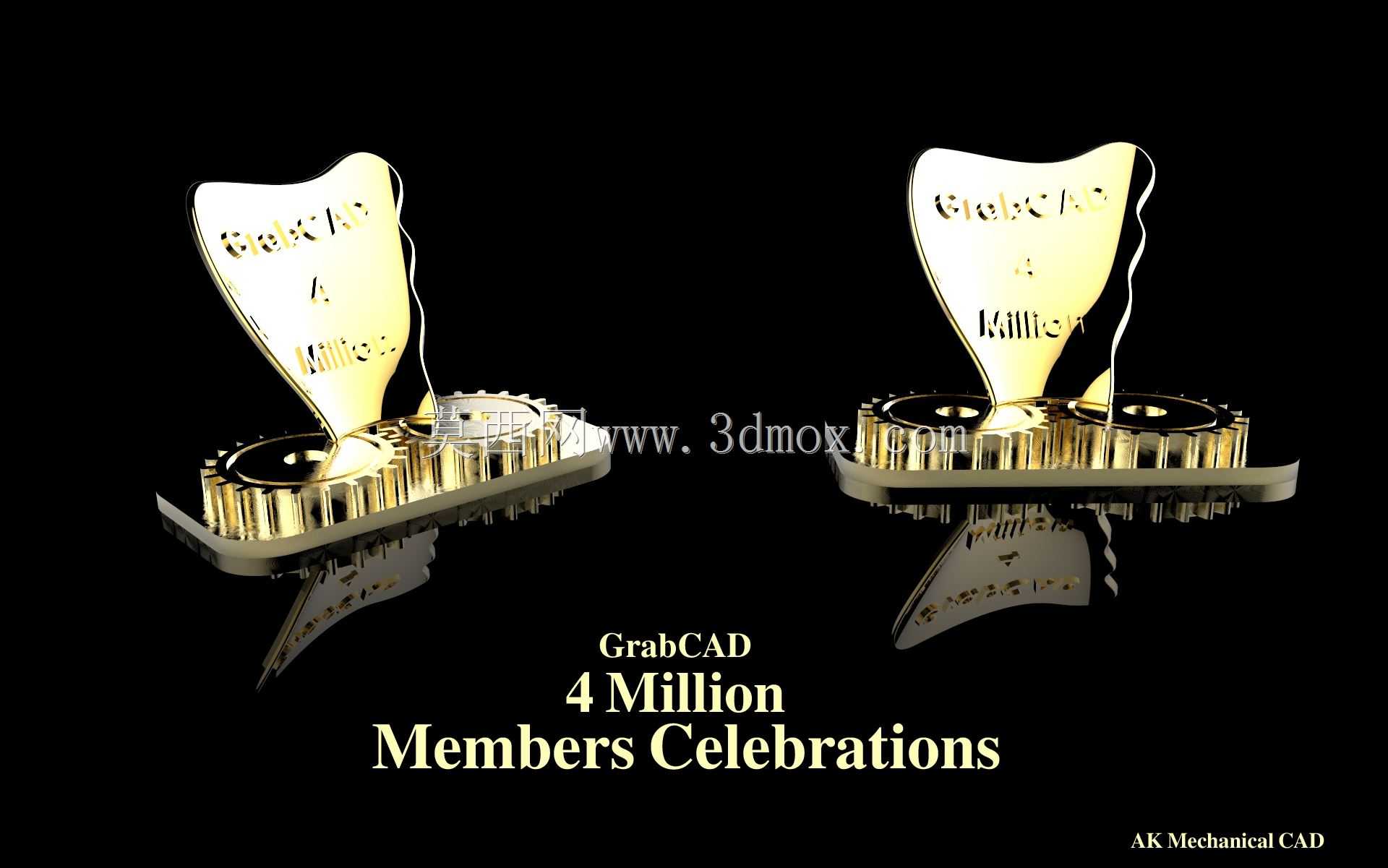

这款纪念奖杯的设计，最初是面向工程社区用户里程碑节点的纪念场景打造，整体造型没有沿用常规奖杯的直杆托举结构，而是把机械从业者熟悉的齿轮元素融入底座部分，让纪念属性和行业属性形成自然呼应。从实际摆放场景来看，这类奖杯主要放置在办公桌面、展会陈列台、企业荣誉展示柜中，因此在设计时首先考虑了放置稳定性，底座采用带圆角的矩形薄台结构，整体重心落在底座几何中心偏下位置，即使受到轻微的桌面碰撞也不会出现倾倒问题。主体的盾形牌面采用了微弧曲面设计，区别于平面牌面的呆板感，曲面弧度经过反复调整，既保证正面文字标识的展示清晰度，又能在不同光线角度下形成自然的金属反光层次，牌面边缘做了不规则的流线型收边，模拟金属锻打后的自然肌理，避免规整边缘带来的工业冷硬感。底座部分的齿轮结构没有做简化的装饰性处理，而是还原了标准渐开线圆柱齿轮的齿形参数，齿顶高、齿根过渡圆角都按照常规传动齿轮的比例设计，虽然作为摆件不需要实现传动功能，但精准的齿形细节能让机械行业从业者产生天然的认同感，齿轮与底座平台的连接采用嵌入式定位结构，装配时齿轮底部的定位柱插入底座对应的预留孔位，不需要额外粘接就能保证结合处的缝隙均匀一致。从安装边界尺寸来看，整体横向宽度控制在120mm以内，纵向深度不超过80mm，总高度控制在180mm左右，这个尺寸区间既不会因为过小显得不够庄重，也不会因为过大占用过多桌面陈列空间，适合常规的荣誉展架层板摆放。牌面与齿轮底座的连接部分做了隐藏式的过渡结构，外部看不到连接接缝，整体视觉上呈现出从齿轮组中自然延伸出盾形牌面的效果，表面处理模拟镀金金属质感，在渲染阶段调整了金属粗糙度参数，让反光效果更接近真实的电镀金工艺，不会出现过于夸张的镜面反射。设计过程中还考虑了后续如果做实物打样的工艺可行性，整体结构没有出现倒扣、极小薄壁等不利于3D打印或者压铸开模的结构，所有转角位置都做了不小于R0.5的圆角处理，既避免加工时出现应力集中问题，也能提升实物握持时的触感，不会出现尖锐棱角划手的情况。这类纪念摆件的核心功能是承载里程碑纪念意义，因此在造型上平衡了行业辨识度和纪念庄重感，没有加入过多冗余的装饰元素，每一处结构细节都对应机械行业的常见元素，让拿到这款奖杯的工程从业者能直观感受到专属的行业共鸣。
