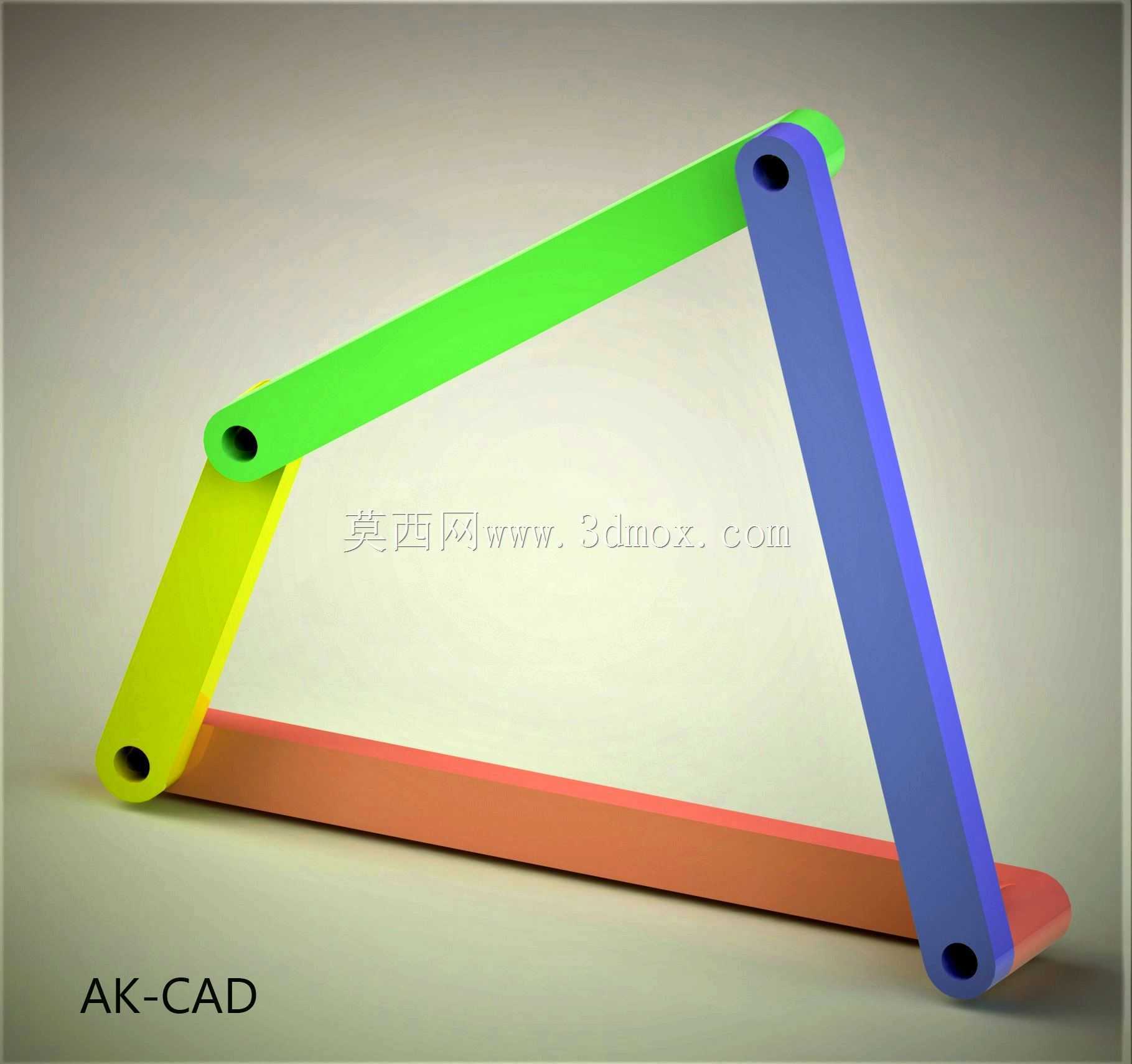

彩色铰接式平面四连杆运动机构

　　这套平面四连杆结构是机械传动领域最基础也最具普适性的运动转换单元，日常在轻工输送线的料斗翻转机构、农用机械的收割台摆幅调节结构、印刷设备的进纸递纸组件、自动化生产线的工件推送工位都能见到它的衍生形态，核心作用是把定轴的连续回转运动转化为预设轨迹的往复摆动，或是反过来将直线往复动作转换为回转输出，相比齿轮、凸轮传动，它的加工门槛更低，运动副的容错空间更大，在低速重载的工况下能长期稳定运行，不需要过高的装配精度就能实现预期的运动规律。

　　设计这套结构时，首先要根据实际工况的行程需求确定各杆的长度比例，机架作为固定安装的基准件，两端铰接孔的中心距直接决定了整个机构的安装边界，两个连架杆分别对应主动输入与从动输出端，设计时要优先核算最小传动角，避免运动过程中出现死点位置导致卡滞，除非是需要利用死点实现工位锁紧的场景，比如工装夹具的压紧结构，才会刻意把连杆与从动件的共线位置设为工作工位。中间的连杆作为传递运动的连接件，两端铰接孔的同轴度要控制在合理公差范围内，否则装配后会出现运动憋劲、铰接副异常磨损的问题。

　　从安装维度来看，这套机构所有铰接点都处于同一平面，不需要额外的空间避让结构，安装时只需要保证机架的固定面水平，各铰接轴的轴线垂直于运动平面，就能避免运转过程中出现侧向窜动。各杆的截面尺寸根据负载大小核算，轻载工况下采用等截面矩形杆就能满足刚度要求，杆端的铰接孔采用通孔设计，配合标准销轴与轴套就能实现低摩擦转动，日常维护只需要定期在铰接位置加注润滑脂，就能大幅延长使用寿命。

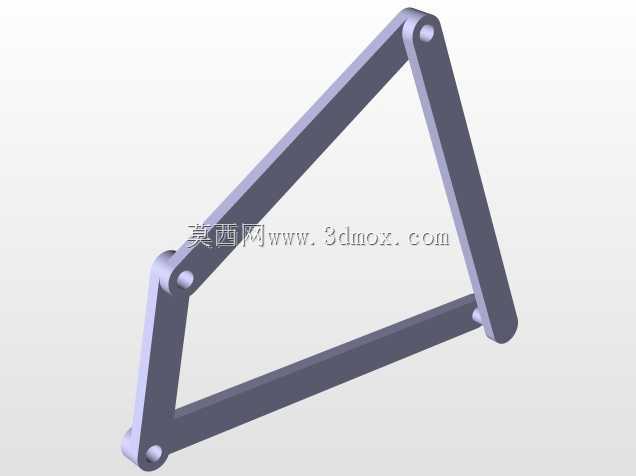

　　建模过程中先确定四个铰接点的固定坐标，以机架长度为基准依次绘制其余三杆的轮廓，装配时采用铰接约束匹配各杆的连接关系，通过运动仿真可以直观验证输出端的运动轨迹是否符合设计预期，调整各杆长度参数时能快速看到运动规律的变化，不管是用来做机构原理教学演示，还是作为非标设备的基础运动单元做二次开发，这套结构都能提供清晰的设计参考，很多复杂的多连杆运动机构都是在这套基础四杆结构上叠加杆组演化而来，掌握它的设计逻辑就能快速推导各类平面连杆机构的参数匹配关系。
