索铰式电缆连接固定接头结构设计

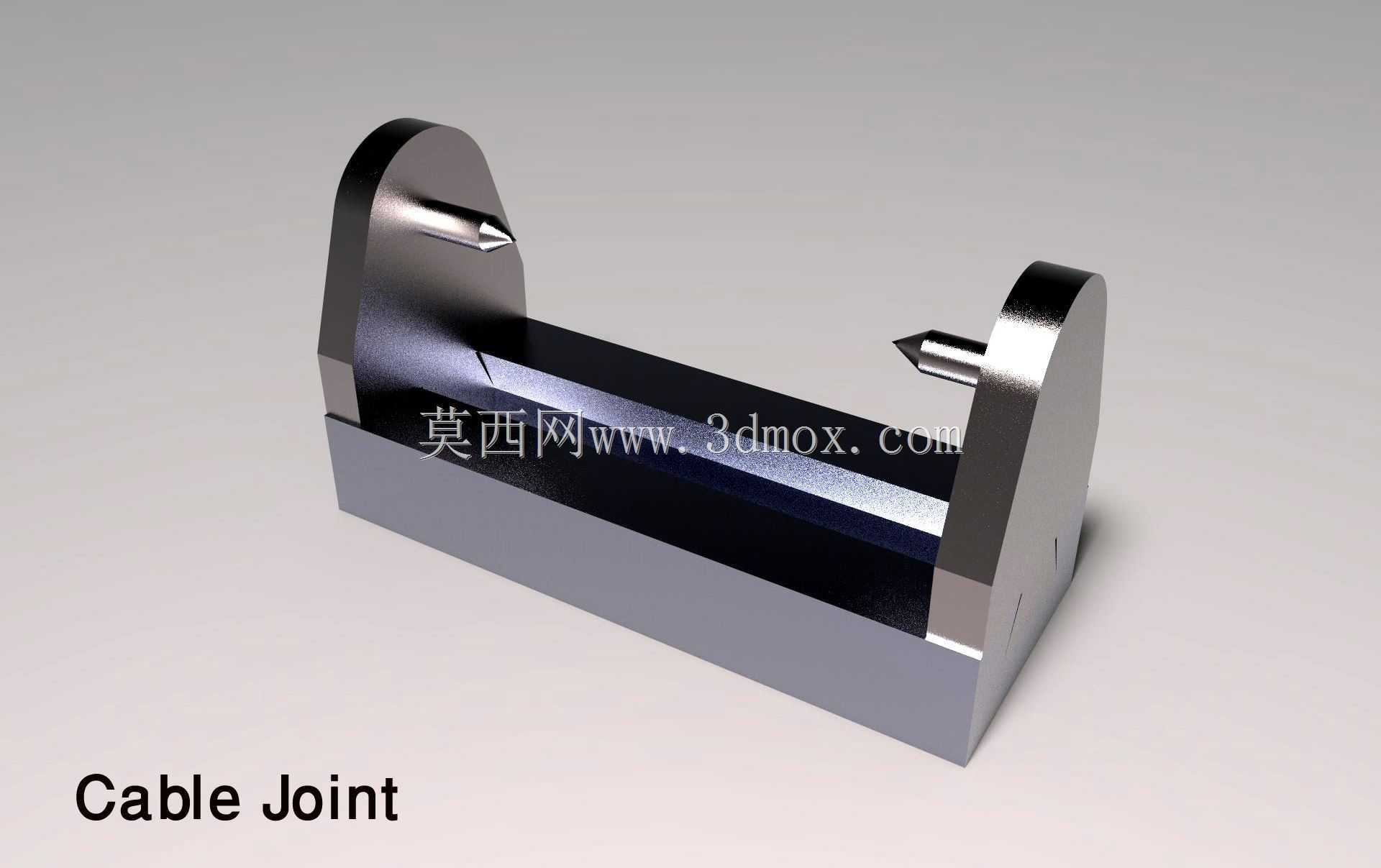

　　这类索铰结构的电缆接头，常应用在需要线缆随动弯折的工业设备布线场景中，比如自动化生产线的拖链末端线缆固定、可动机械臂的线缆转接位置，还有户外开合式电气设备的线缆穿接部位，核心作用是在给电缆提供可靠固定的同时，允许接头随线缆的小幅摆动产生适配性位移，避免线缆根部反复弯折出现铜芯断裂、外护层破损的问题。从结构设计逻辑来看，主体采用U型一体式基座作为承载核心，两侧立板上预留的锥头定位销，是用来和设备安装位的预制孔做快速卡接定位，安装时不需要额外做复杂的同轴度调校，锥头导向结构能让接头在推入安装位时自动找正，降低现场装配的对位难度。基座中间的通长槽位是电缆的穿接通道，槽体内壁做了圆角过渡处理，不会在穿线时刮伤电缆外护套，

　　槽体的宽度尺寸适配常规中小线径的控制电缆与动力电缆，安装边界上两侧立板的间距控制在常规安装面板的预留开孔范围内，不需要对设备原有安装位做二次扩孔改造就能直接适配。两侧的铰接耳板和基座采用一体化加工成型，不存在拼接缝隙带来的结构强度短板，锥头销和耳板采用过盈压装配合，不会在设备长期运行振动下出现销钉松脱的问题。在功能特性上，这种结构区别于传统的硬固定电缆接头，当连接的电缆随设备运动产生角度偏移时，接头可以通过两侧锥头销的微量转动释放线缆根部的弯折应力，不会让应力集中在电缆外护层和接头的衔接位置，能大幅提升线缆的使用寿命。建模过程中需要重点关注基座槽体的圆角半径与电缆弯曲半径的匹配关系，锥头销的同轴度公差控制，还有铰接位置的间隙预留，

　　既要保证转动灵活性，又不能因为间隙过大导致接头安装后出现旷量晃动，实际选型时可以根据穿接线缆的外径调整槽体的宽度尺寸，适配不同规格的布线需求，在设备布线改造、新设备结构设计时，这类接头可以直接替换传统的格兰头，用在有动态走线需求的位置，减少后期线缆维护更换的频次。
