点曲面关节机械连接结构设计方案

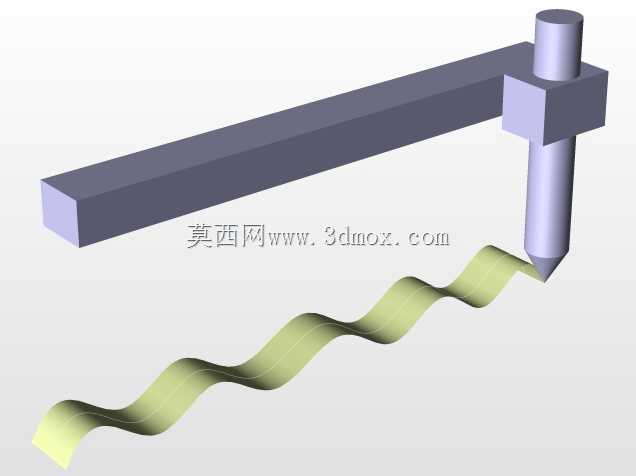

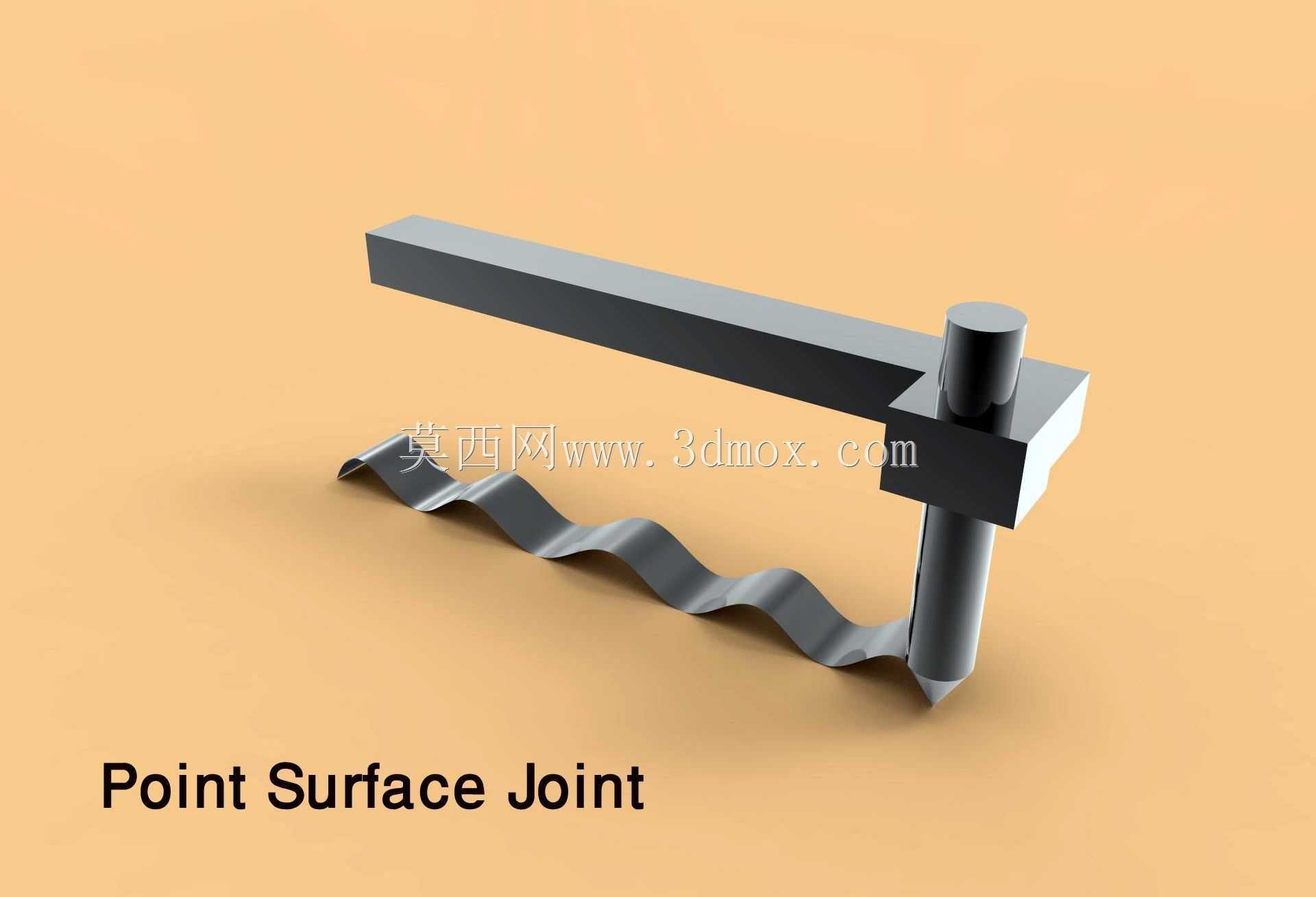

　　点曲面关节作为机械传动系统里的典型运动副结构，常被应用在需要实现特定轨迹运动的非标自动化设备、精密检测工装以及多自由度联动机构中，区别于常规的铰接、滑轨类连接形式，这类关节依靠点与曲面的接触配合，能在小行程范围内实现多方向的微量位移补偿，同时保持运动过程中的受力稳定性，避免刚性连接带来的卡滞、应力集中问题。从结构设计逻辑来看，这类关节的核心配合面为端部带尖点的圆柱销与连续波浪形曲面槽，圆柱销的端部采用小圆弧过渡的尖点结构，既保证接触区域的应力处于材料许用范围，又能精准贴合曲面槽的轮廓，实现预设的运动轨迹传递；与之配合的长条形安装基座采用等截面矩形结构，侧面预留的圆柱安装孔可与外部驱动杆件完成同轴装配，

　　安装时需保证圆柱销的轴线与曲面槽的法向基准保持垂直，避免运动过程中出现接触偏载导致的磨损加剧。在实际设备应用场景中，这类关节常被用在小型分选机构的轨迹输出端、精密包装设备的送料联动模块以及教学演示用的运动学实验台架上，能够将单一方向的直线往复运动，转化为沿曲面槽轮廓的起伏式复合运动，无需额外添加凸轮、连杆等复杂传动构件，就能实现特定的运动轨迹输出，大幅简化机构的整体布局。设计过程中需要重点关注曲面槽的轮廓曲率变化，曲率半径过小的区域会导致圆柱销运动时出现冲击，因此在建模阶段需要对曲面的过渡段做连续曲率校验，保证运动全程的接触力波动控制在合理区间；圆柱销与安装块的配合采用小间隙滑配，间隙值通常控制在0.02-0.05mm之间，

　　既保证销体可沿自身轴线做微量浮动补偿曲面加工误差，又不会因间隙过大导致运动轨迹出现偏差。安装边界方面，整个关节的安装基面为矩形基座的底面，安装时可通过基座上预留的两个定位销孔完成与设备机架的精准定位，再采用螺栓完成紧固，整体结构的外轮廓尺寸紧凑，可适配安装空间狭小的设备内部布局，运动过程中无外凸的干涉部件，周边仅需预留不超过10mm的运动安全间隙即可满足运行需求。这类关节的受力特性决定了它更适合轻载、高频往复的运动工况，负载传递方向主要沿圆柱销的轴线方向，设计选型时需要根据实际负载大小调整圆柱销的直径以及曲面槽的壁厚，避免长期运行后出现曲面压溃、销体变形的问题，同时在配合面添加固体润滑涂层，可有效降低接触磨损，延长结构的整体使用寿命。
