手动剪式升降作业台结构设计

　　剪式升降机构是轻载工位物料转运、作业高度调节场景中应用极为广泛的结构形式，这类手动驱动的剪式升降台，常部署在装配流水线旁的工件周转工位、仓储区域的低位码垛作业点、实训教学的机械结构演示区，以及小型维修站点的工件抬升作业场景中，无需外接动力源即可完成高度调节，适配无供电条件的临时作业场景，也能避免气动、液压驱动带来的管路布设、介质泄漏等维护问题。

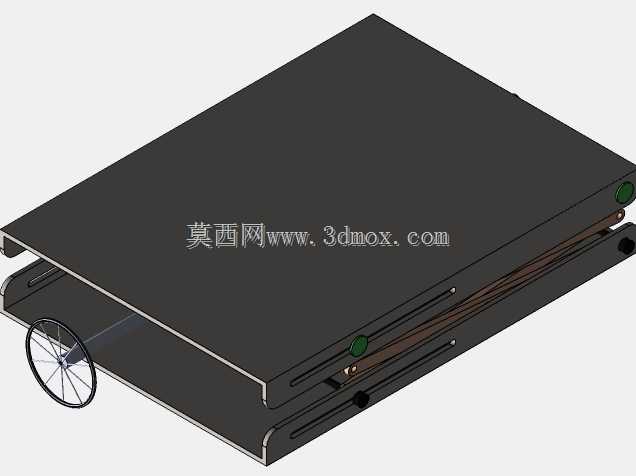

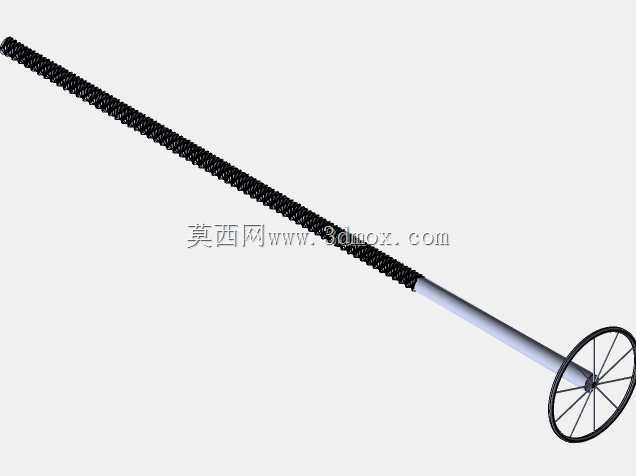

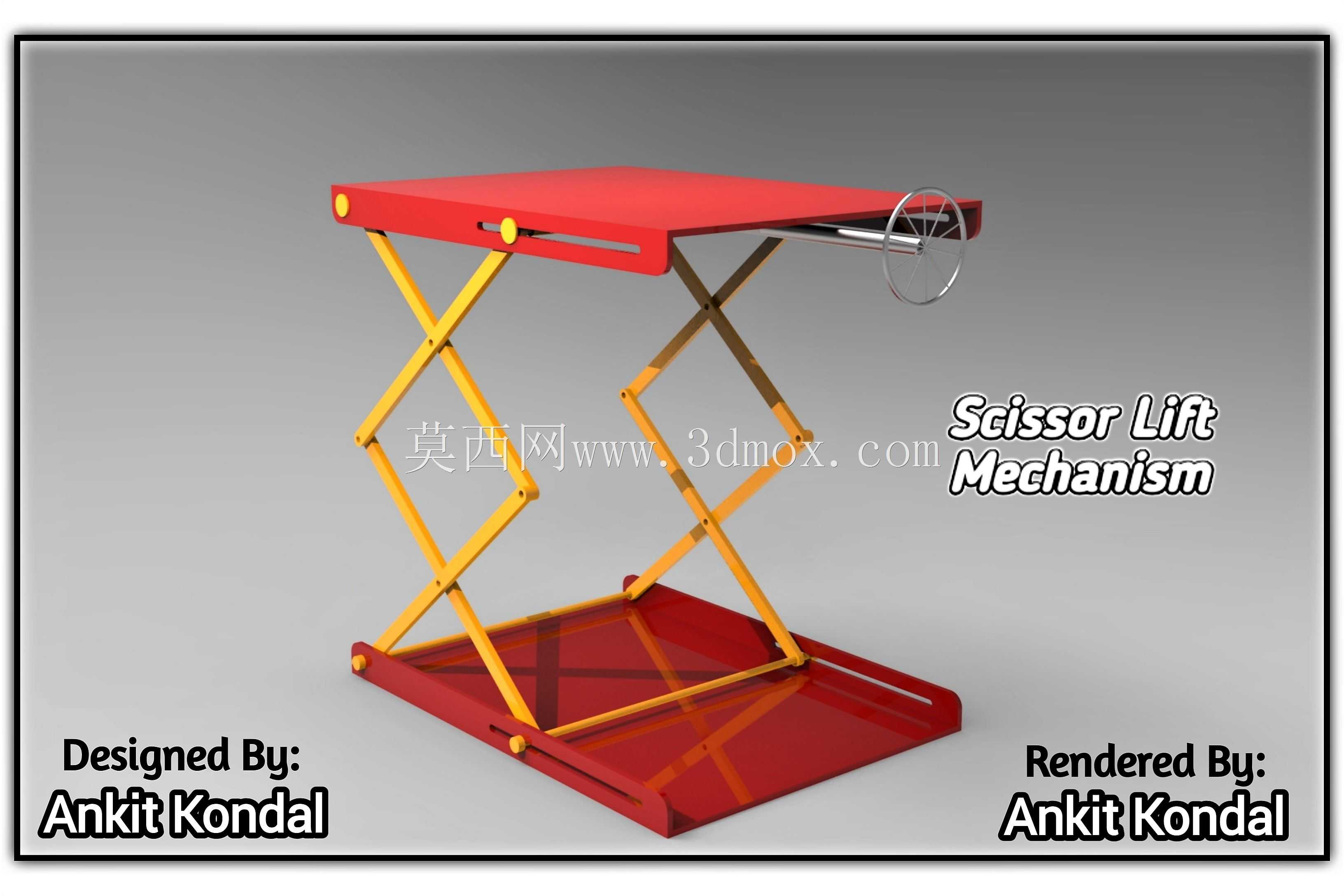

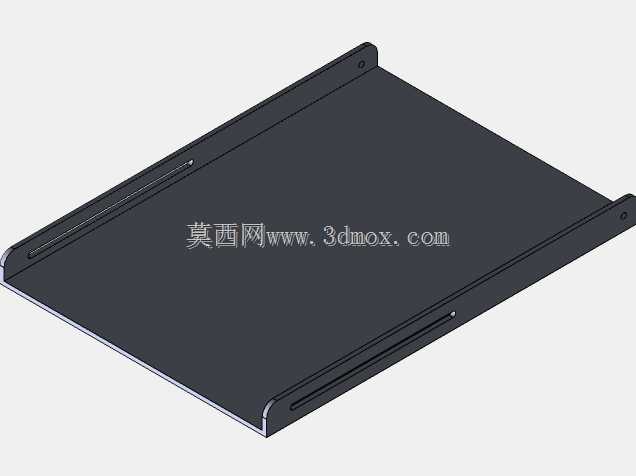

　　该结构采用双层交叉剪臂作为核心承重支撑，上下两端分别连接承载平台与底部基座，剪臂铰接点采用销轴连接，配合侧边的手摇轮驱动丝杠传动副，通过转动手摇轮带动剪臂开合角度变化，实现平台的平稳升降，传动过程具备反向自锁特性，停止摇动手轮后平台可自动锁止在当前高度，无需额外加装锁紧机构，避免作业过程中平台意外滑落引发安全隐患。承载平台表面做平整处理，边缘设置有限位凸边，防止放置在台面上的工件、工装在升降过程中滑落，底部基座采用框架式焊接结构，自身具备足够的配重占比，升降至最高行程时整体重心仍落在基座支撑范围内，不会出现侧翻风险。

　　设计过程中优先考量了剪臂的受力分布，将剪臂的铰接受力点做了加厚衬套处理，减少铰接位置的磨损量，延长结构使用寿命，驱动丝杠布置在剪臂的中部受力位置，传动过程中剪臂两侧受力均匀，不会出现平台升降过程中偏斜卡滞的问题。整体结构的安装边界较为紧凑，收拢状态下整体高度较低，可直接推入常规工作台下方存放，不占用额外的作业空间，展开后的最大升降高度可覆盖常规坐姿作业到站姿作业的高度调节区间，适配不同身高操作人员的作业需求，也可满足不同高度工件的装配、检测作业抬升需求。

　　结构的运动间隙经过合理预留，剪臂铰接位置的间隙控制在合理范围内，既保证升降过程动作顺畅无卡滞，也不会因间隙过大导致平台晃动，手摇轮的操作力经过传动比匹配设计，单人即可轻松操作完成满载状态下的平台升降，无需额外施加过大的操作力，适配轻载作业场景下的频繁高度调节需求。
