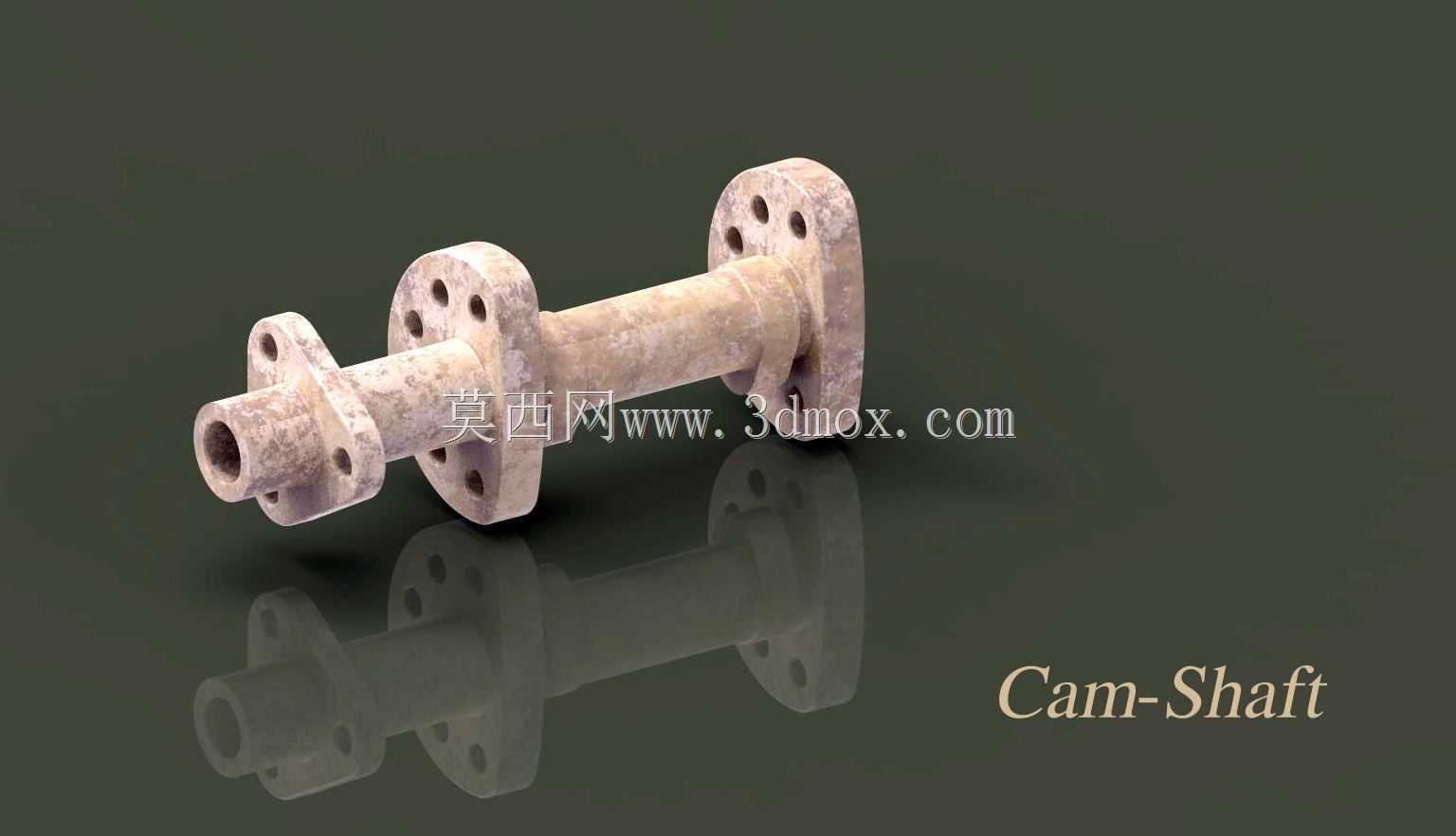

汽车发动机配气机构凸轮轴结构设计

　　凸轮轴作为内燃机配气机构的核心传动部件，直接决定了发动机进排气门的开闭时序与升程规律，是保障发动机换气效率、动力输出平顺性的关键结构件。从实际装车场景来看，这类多法兰结构的凸轮轴多用于大排量多缸内燃机，适配顶置凸轮轴的配气布局，一端通过正时链轮或正时带轮与曲轴传动连接，按照预设的配气相位角驱动气门摇臂或挺柱，精准控制每个气缸的进气、压缩、做功、排气四个冲程的气门动作，避免气门与活塞运动发生干涉，同时保障气缸进气充足、排气彻底。

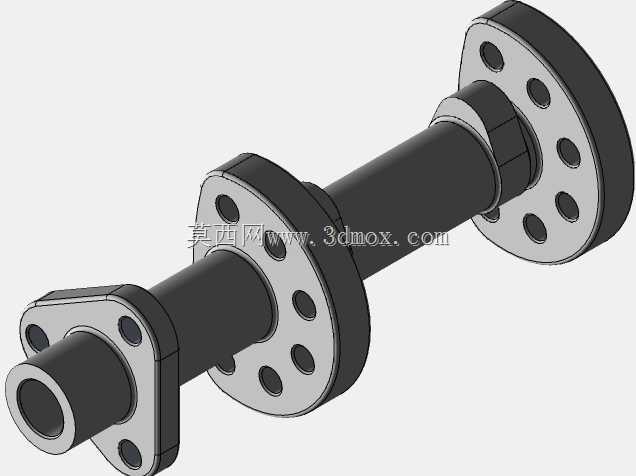

　　从结构设计逻辑来看，该凸轮轴采用一体式轴身设计，轴段上分布的多组凸轮型线经过动力学优化，凸轮轮廓的升程段、缓冲段、回程段曲率经过反复校核，既保证气门开启的速度与升程满足充气效率要求，又能降低气门落座时的冲击载荷，减少配气机构的磨损与工作噪音。轴身两端及中间位置设置的带安装孔法兰盘，分别承担正时机构连接、凸轮轴轴向定位、附属驱动组件连接的功能，法兰盘上的螺栓孔位置度公差严格控制在0.02mm以内，保证安装后轴的旋转同轴度，避免运转过程中出现偏磨、振动过大的问题。

　　在安装边界方面，该凸轮轴的轴颈直径与缸盖凸轮轴轴承孔为间隙配合，配合间隙控制在0.03-0.07mm区间，既保证轴转动时的润滑机油膜形成，又不会因间隙过大导致轴的径向跳动超差。轴身总长度适配对应缸数的发动机缸盖长度，两端轴伸的尺寸匹配正时端与驱动端的连接结构，安装时需要保证轴向定位间隙在0.1-0.2mm范围内，补偿轴工作时受热产生的轴向伸长量。轴身内部可设计中空油道，连通各轴颈与凸轮工作面，将发动机主油道的压力机油引导至摩擦副表面，实现运转过程中的持续压力润滑，降低凸轮与挺柱接触面的接触应力，延长部件使用寿命。

　　建模过程中需要重点关注凸轮型线的参数化构建，保证型线的连续性，避免出现曲率突变的位置，否则会导致发动机运转时配气机构出现冲击、异响，甚至引发气门断裂等严重故障。同时各法兰盘的安装孔位置需要与缸盖、正时组件的安装孔位完全对应，轴颈的圆柱度、各轴段的同轴度公差需要符合内燃机零部件的设计规范，才能满足实际装机的使用要求。
