圆柱接头机械连接构件三维结构设计

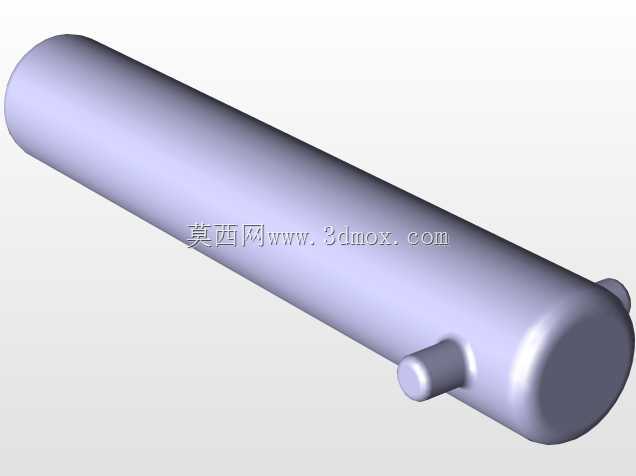

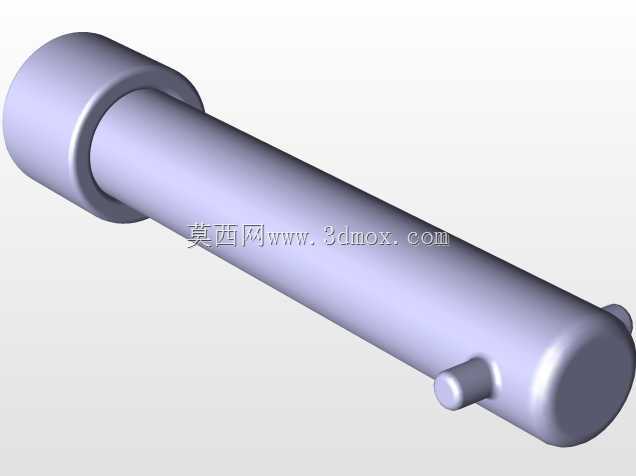

　　圆柱接头作为机械传动与管路连接系统中常见的基础构件，在各类工业设备的运动副搭建、流体管路对接场景中承担着核心的连接与运动传导作用。在自动化生产线的往复运动机构中，这类接头能够实现两个构件之间沿轴向的相对滑动与周向转动自由度约束，常被应用在气缸推杆连接、工装夹具定位销组、液压管路快接结构等位置，相比普通刚性接头，它可以补偿一定范围内的安装同轴度误差，降低装配过程中对加工精度的严苛要求，减少设备运行过程中因硬连接产生的应力集中问题。从结构设计层面来看，该构件主体采用等径圆柱段作为核心承载基体，一端设置带限位凸台的端盖结构，用于限制接头插入配合件后的最大行程，避免连接脱落；另一端对称布置两个径向定位销柱，

　　在装配时可快速卡入配合件的导向槽内，既可以传递周向扭矩，又能为轴向滑动提供导向支撑，同时销柱与圆柱主体采用一体化结构设计，减少了额外装配带来的累积误差，提升了构件整体的结构强度。在外形尺寸与安装边界的把控上，设计时需要优先匹配对应配合孔的公称直径，圆柱主体的外径公差通常选取过渡配合区间，既保证装配时的顺畅度，又能避免运行过程中出现过大的径向晃动；端部限位凸台的外径需要比配合孔直径大出足够的限位余量，凸台厚度根据接头承受的轴向冲击力大小核算，确保在极限载荷下不会出现剪切断裂；径向销柱的伸出长度需要严格匹配导向槽的深度，过长会导致装配干涉，过短则会在运动过程中出现脱槽风险，销柱的直径根据传递扭矩的大小核算，保证抗剪切强度满足工况要求。

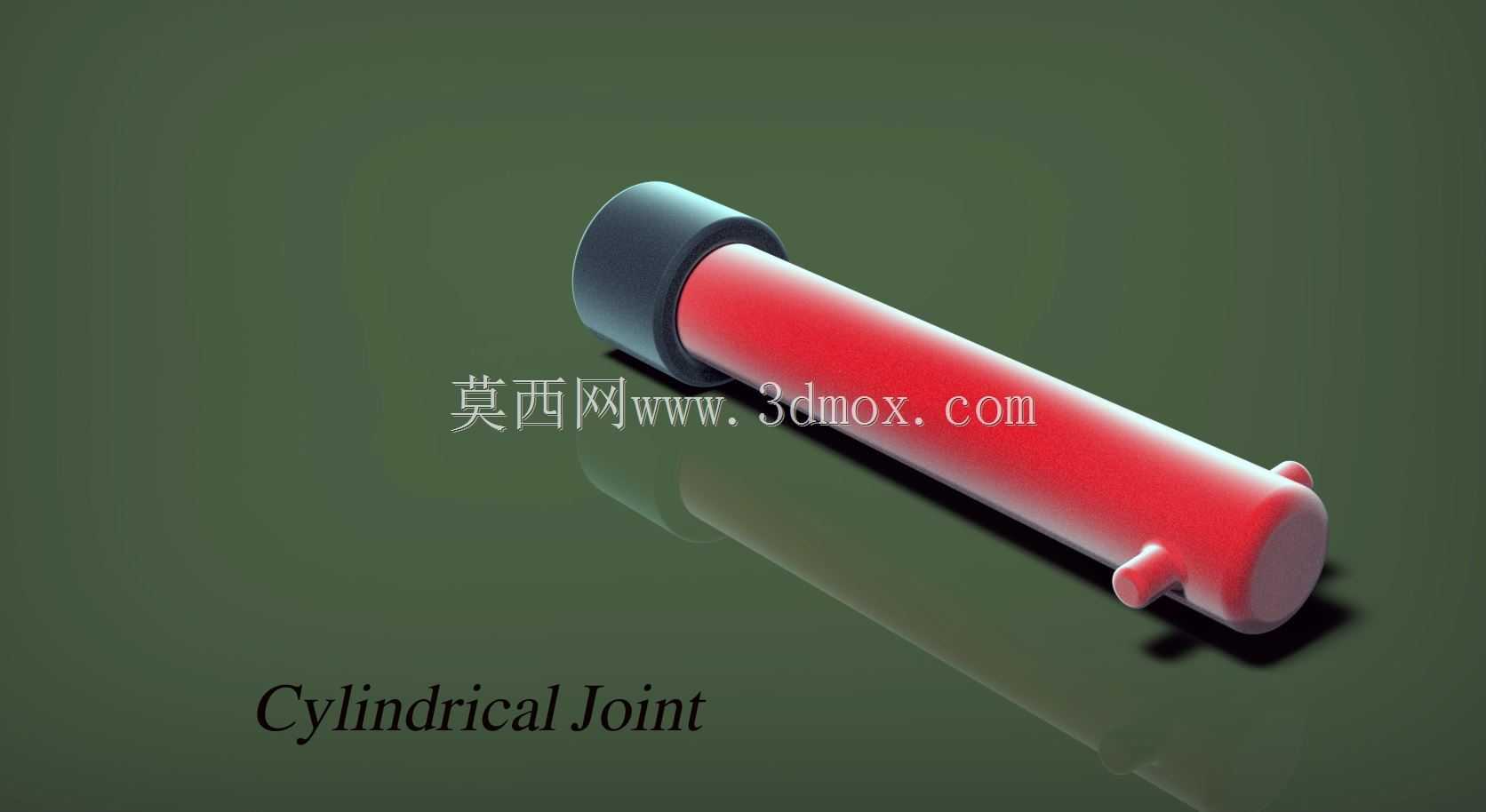

　　在建模过程中，需要重点关注各段圆柱面的同轴度约束，限位凸台与主体圆柱的垂直度公差，以及径向销柱相对于主体轴线的对称度要求，这些形位公差直接影响接头装配后的运动顺畅度与使用寿命。渲染呈现时通过材质区分不同功能区域，主体段采用醒目的红色涂层标识，端部限位结构采用深色耐磨材质表现，能够直观展现构件的功能分区，方便设计人员快速识别结构特征，在装配验证阶段可以快速排查干涉问题，为后续的工程图输出、加工工艺制定提供准确的三维模型依据。这类圆柱接头的结构设计逻辑兼顾了装配便捷性与运行可靠性，在各类需要实现圆柱副运动的机械结构中都有广泛的适配空间，建模时对细节特征的精准还原，能够为后续的运动仿真、有限元强度校核提供可靠的模型基础。
