多规格注塑预埋铜质螺纹镶件组合

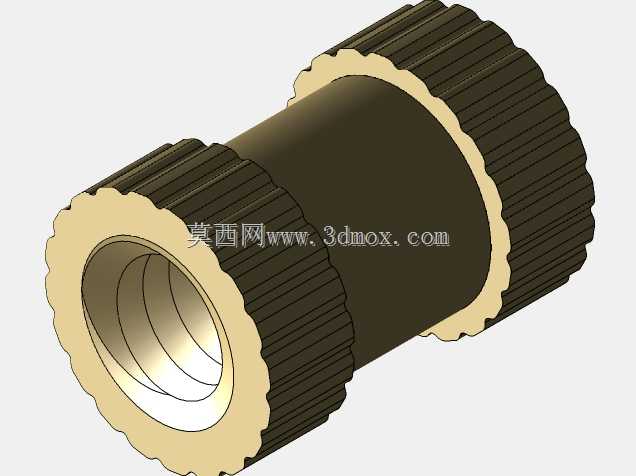

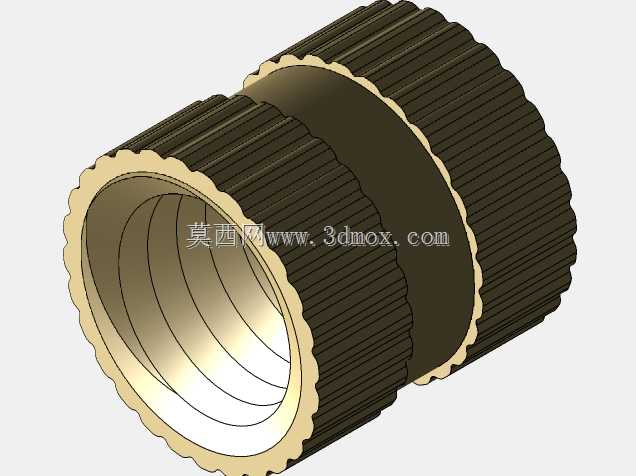

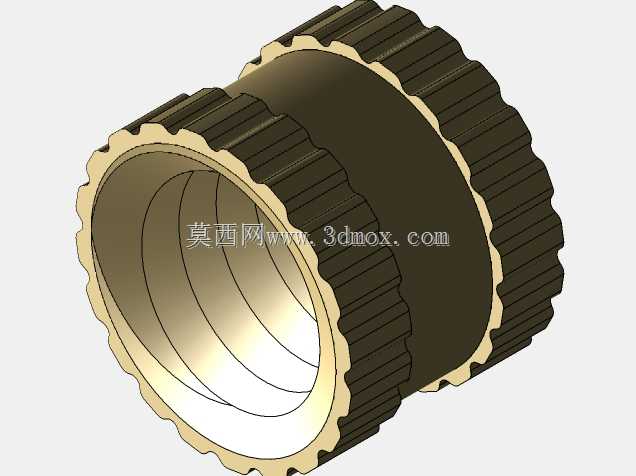

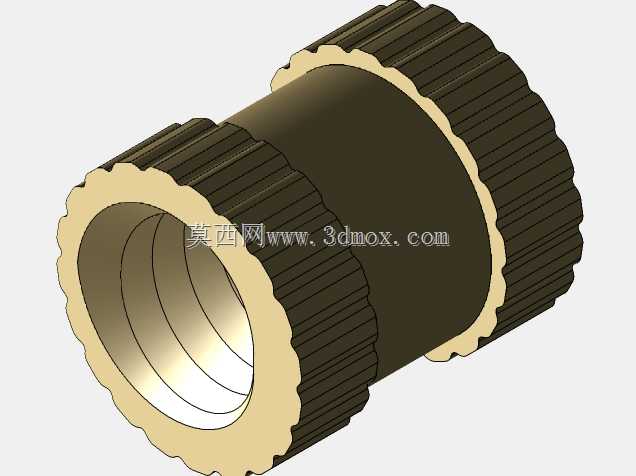

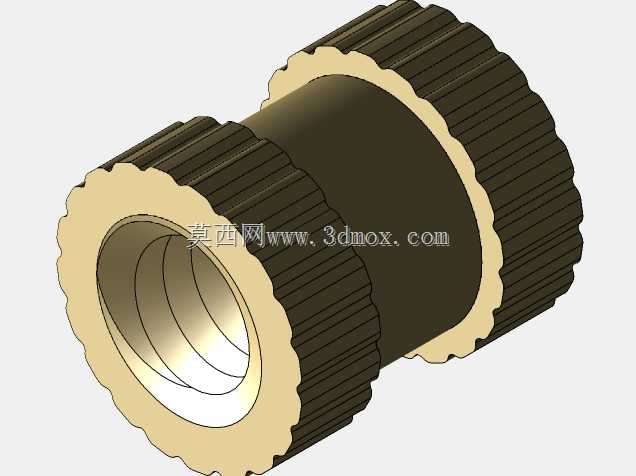

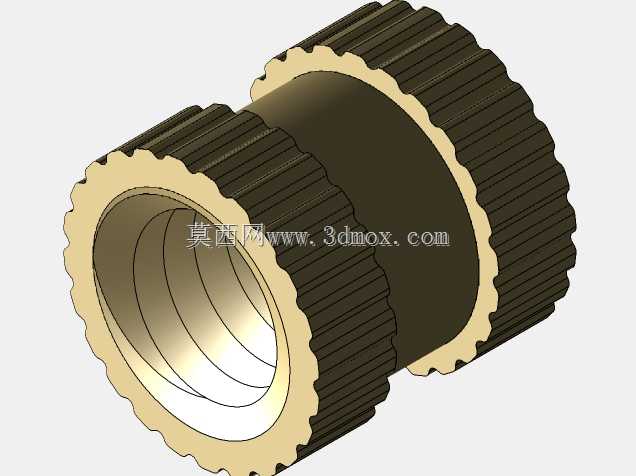

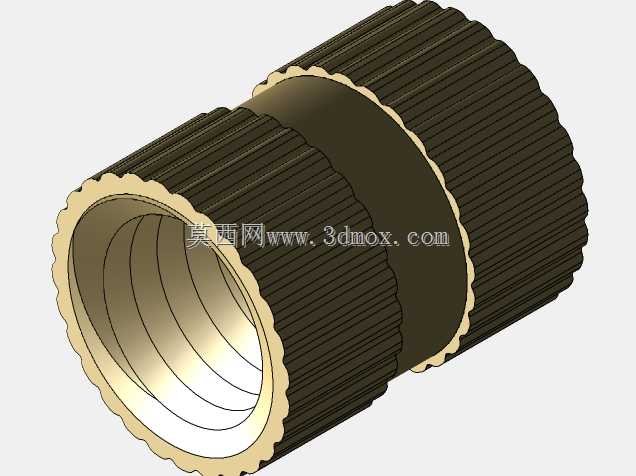

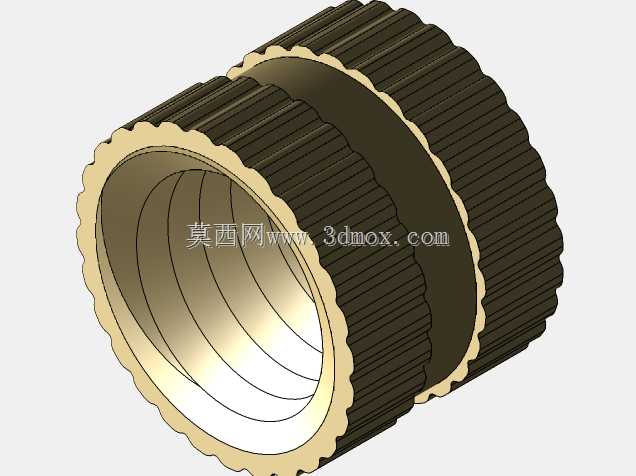

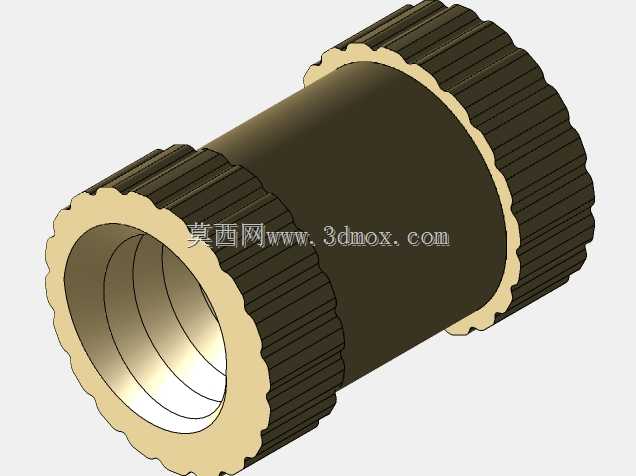

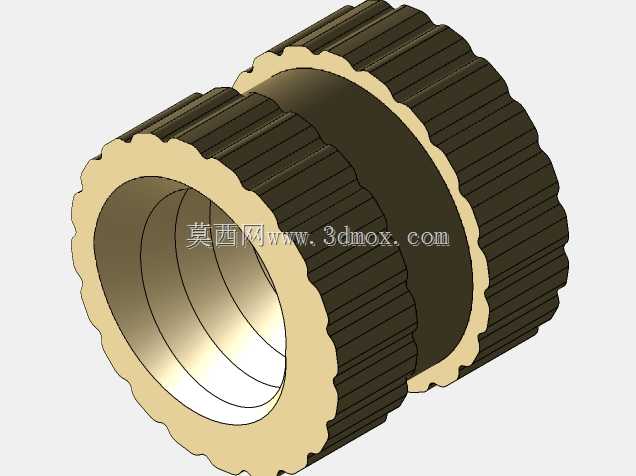

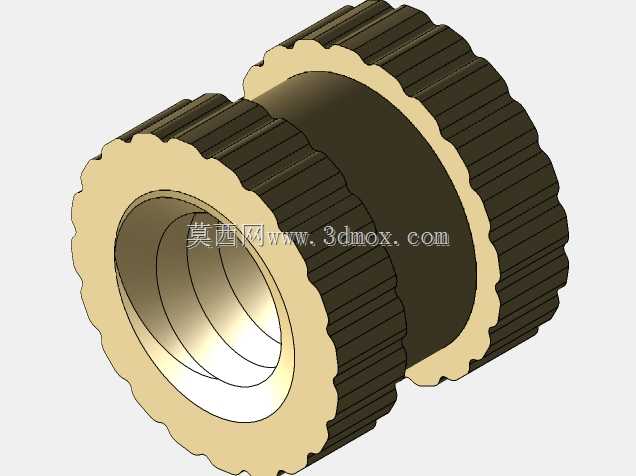

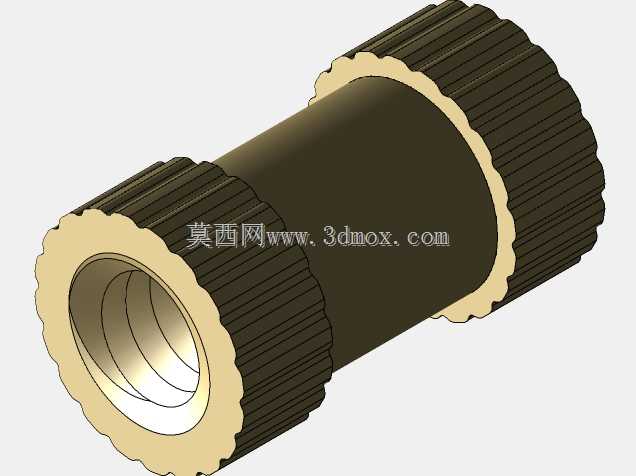

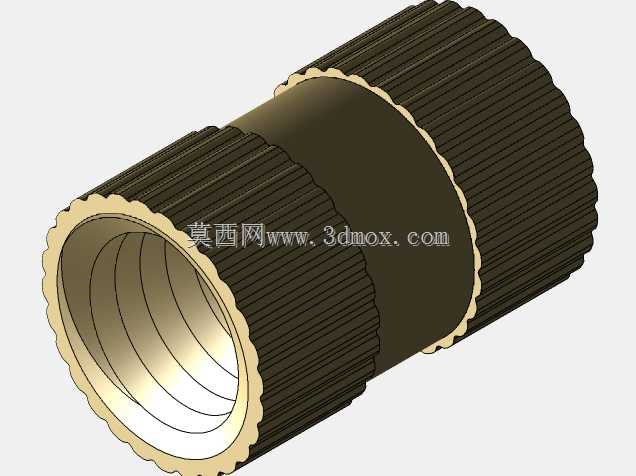

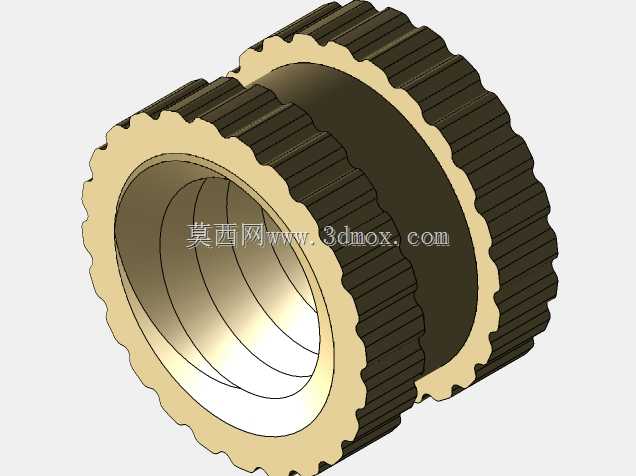

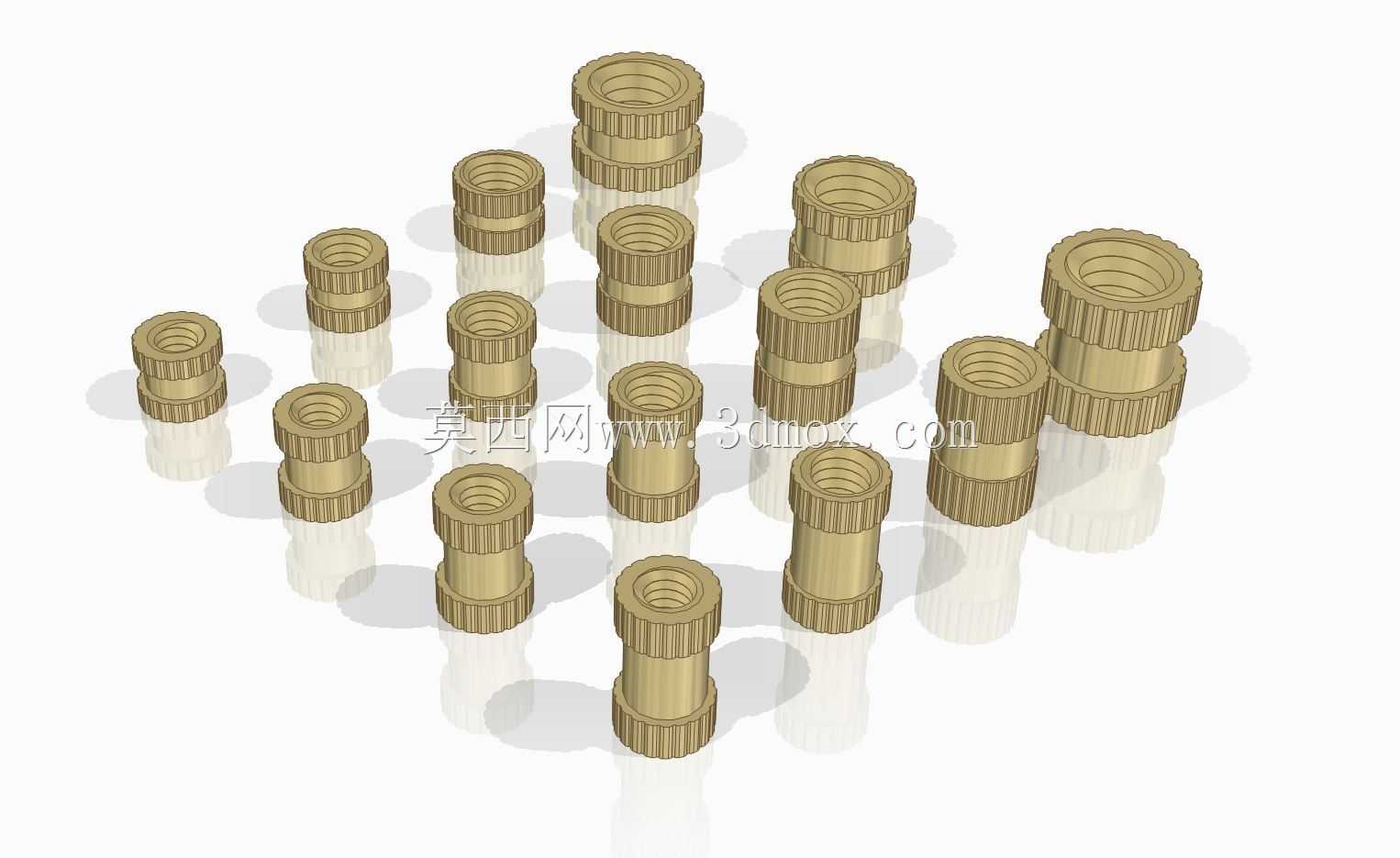

这套铜质螺纹镶件主要面向注塑结构件的预埋紧固场景，在消费电子外壳、小家电壳体、卫浴塑料组件、新能源低压绝缘结构件的生产中应用广泛，解决塑料本体螺纹强度不足、反复拆装易滑牙的核心痛点。设计阶段优先考虑注塑生产时的融合可靠性，镶件外壁采用直纹滚花加两端凸台挡边结构，滚花齿深控制在0.15-0.2mm区间，注塑熔融塑料流入滚花齿槽冷却后，可形成周向止转阻力，两端凸台则能承受轴向拉脱力，避免镶件在螺丝锁附时随螺栓转动或被拔出。本次组合覆盖M2到M4的常用公制螺纹规格，不同长度规格对应不同壁厚的塑料壳体：长度3.5mm规格适配1.5-2mm壁厚的薄壁外壳，常见于充电器、小型传感器外壳；长度6mm规格适配3-4mm壁厚的结构件，多用于电源适配器外壳、卫浴塑料阀门组件。建模时严格控制螺纹精度为6H级内螺纹公差，镶件外径与注塑模预留安装孔的单边过盈量控制在0.05-0.08mm，既方便注塑时人工或机械手精准放件，又能避免合模时镶件移位。外轮廓无尖锐棱角，所有边角做R0.1mm倒钝处理，既避免注塑时刮伤模具型腔，也防止放件作业时划伤操作人员。镶件本体采用H59黄铜材质建模，表面做钝化处理的工艺预留，兼顾导电接地需求与抗锈蚀能力，部分需要绝缘隔离的场景也可根据需求替换为不锈钢材质，但铜质的导热性更适配注塑冷却流程，能减少镶件周边塑料缩痕。建模时每个规格单独做参数化关联，螺纹小径、滚花参数、总长、外径均可快速调整，方便设计人员根据具体项目的塑料材质（ABS、PC、PA66等）调整镶件尺寸：比如加玻纤的PA材质收缩率大，可适当加大滚花深度提升结合力，薄壁PC件则可缩短镶件总长避免外观面出现缩印。安装边界上，镶件端面距离塑料壳体外观面的最小壁厚需控制在0.8mm以上，避免注塑时表面出现镶件印，相邻两个镶件的中心距需大于镶件外径的1.5倍，防止注塑时镶件之间的塑料层过薄出现强度不足问题。
