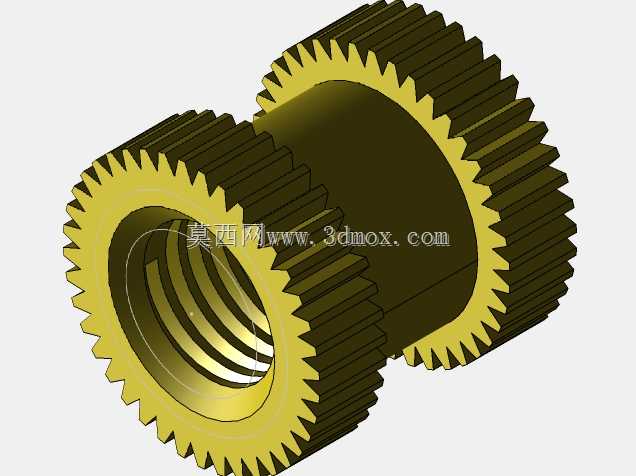

塑料用M3规格黄铜滚花嵌装螺母

做注塑模具结构设计的同行大多碰到过塑料壳体螺纹连接强度不足的问题，尤其是ABS、PC这类常用工程塑料，直接攻牙的话反复拆装几次就会滑牙，根本没法满足消费电子、小家电这类需要经常拆装修复的产品需求，这时候预埋铜嵌件就是最稳妥的解决方案。这款M3规格的黄铜嵌件，就是针对这类场景设计的预埋紧固件，整体采用H59黄铜棒料车削加工而成，黄铜材质本身的自润滑特性，能让螺丝拧入的时候阻力均匀，不会像钢嵌件那样容易刮伤螺丝镀层，也不会出现和塑料材质热胀冷缩系数差异过大导致的松脱问题。从结构上看，嵌件两端都做了直纹滚花，中间是光滑的圆柱定位段，这种设计是考虑到注塑预埋的时候，滚花部分可以完全嵌入熔融的塑料里，冷却之后塑料填充进滚花的齿槽里，能提供足够的抗扭和抗拉拔力，不会出现螺丝拧动的时候嵌件跟着在塑料里打转的情况。中间的光滑段是用来和模具上的定位柱配合的，装模的时候把嵌件套在模具的定位销上，合模注塑的时候不会被料流冲偏，能保证螺纹孔的位置度符合装配公差要求。内螺纹是标准M3粗牙，有效螺纹长度5mm，这个长度刚好匹配常见的2-4mm壁厚的塑料壳体，螺丝拧入之后啮合长度足够，不会出现螺纹啮合不足导致的滑牙或者连接断裂。外圆的滚花齿高做了0.2mm的设计，既不会因为齿太浅导致抗扭不足，也不会因为齿太深导致嵌件外径过大，在塑料壁里占太多空间导致局部壁厚不足产生缩水缺陷。实际选型的时候要注意，这款嵌件适合热熔预埋或者注塑直接预埋的工艺，如果是超声波埋植的话，滚花的齿形可以选斜纹的，但直纹的抗扭性能对于大部分手持类产品来说完全足够。安装的时候要注意定位柱的配合间隙，单边留0.05mm的间隙就足够，间隙太大的话容易跑料进螺纹孔，后续还要回牙增加工序，间隙太小的话装模的时候嵌件套不进去，影响生产效率。另外黄铜的导热性比塑料好很多，做产品安规测试的时候，如果是靠近发热元件的位置，要注意嵌件周围的塑料壁厚不能太薄，避免局部温度过高导致塑料软化，影响嵌件的固定强度。
