起重滑轮组安全防护挡罩结构设计

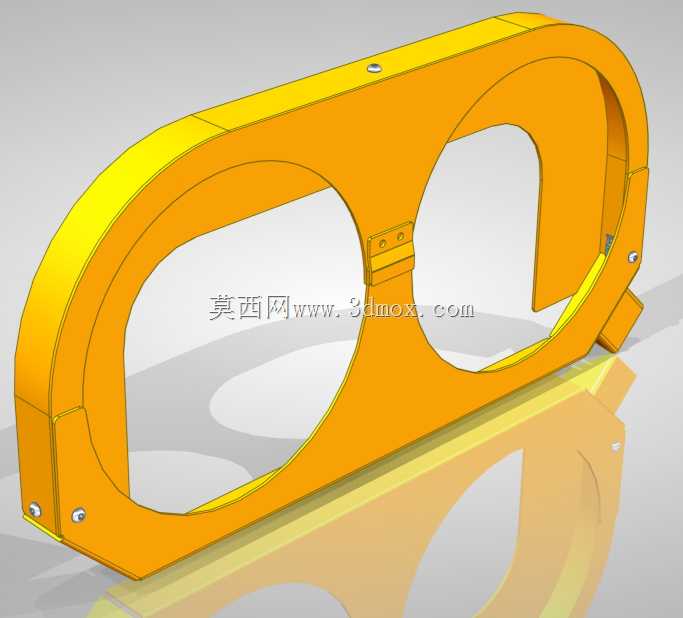

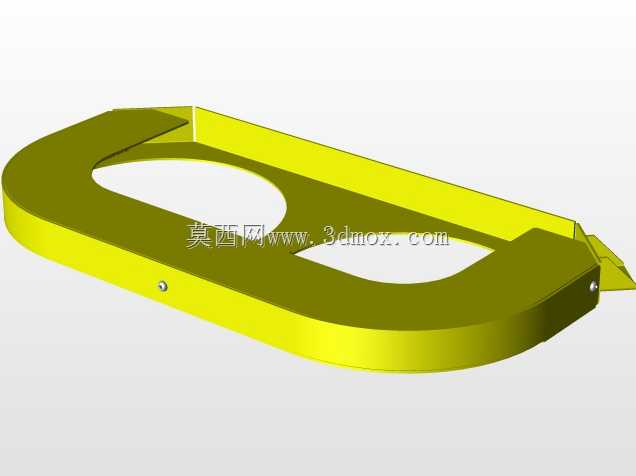

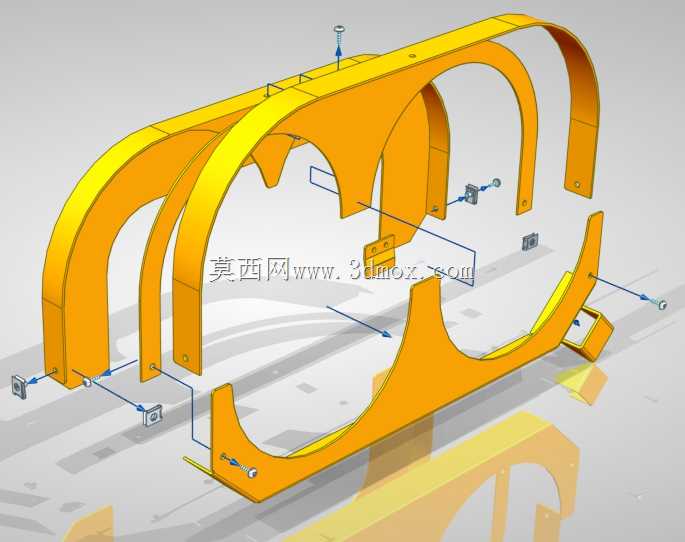

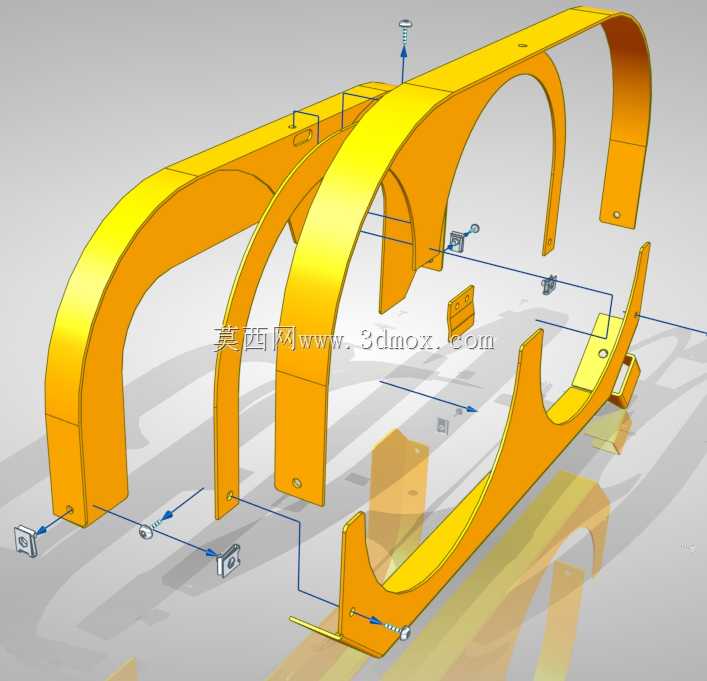

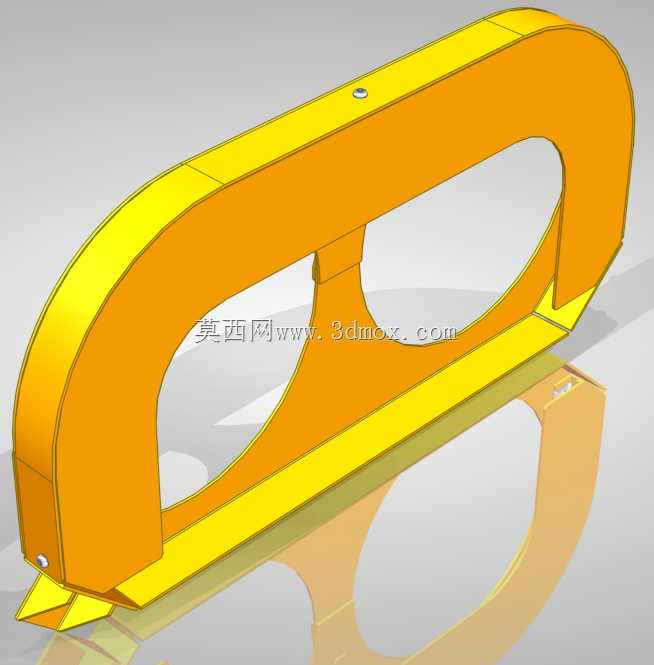

在起重作业、物料输送、索道牵引等涉及钢丝绳传动的作业场景中，滑轮作为钢丝绳导向与载荷传递的核心部件，其绳槽外露区域极易因钢丝绳跳槽、脱槽引发载荷坠落、绳索断裂等恶性安全事故，这类防护结构的设计核心就是从物理层面封堵绳槽侧方与上方的脱绳路径，同时不干涉滑轮正常转动与钢丝绳的顺畅走绳。这款防护装置采用分体式弧形罩壳结构，整体轮廓完全贴合滑轮外缘的圆弧走向，罩体内侧与滑轮轮缘预留均匀的转动间隙，既避免运转过程中罩壳与轮体发生刮擦磨损，又能将钢丝绳的活动范围完全约束在绳槽内部，哪怕作业过程中钢丝绳出现瞬间松弛、横向摆动的情况，也会被罩壳内壁阻挡，无法脱离绳槽。设计过程中没有采用整体包裹的封闭结构，而是通过多段弧形板拼接的形式，在对应钢丝绳进出绳的位置预留了足够的走绳开口，开口边缘做了圆弧过渡处理，避免长期运行过程中剐蹭钢丝绳外层的润滑脂与钢丝束，延长钢丝绳使用寿命。安装结构上，罩壳两侧延伸出带安装孔的固定支耳，支耳的孔位完全匹配滑轮支座的原有安装点位，不需要对现有滑轮支架做额外的打孔、焊接改造，直接通过螺栓紧固件就能完成装配，安装边界完全适配常规起重滑轮、导向滑轮的支座尺寸，不会与周边的机架、吊具部件产生运动干涉。罩壳的弧形段采用等强度设计，在保证抗冲击强度的前提下尽量控制整体重量，不会给滑轮支座带来额外的过大载荷，同时分段式的结构也方便后期检修维护，不需要完全拆解整个滑轮组就能单独拆卸对应段的罩壳，检查滑轮磨损与钢丝绳状态。实际应用中，这类防护结构除了用于起重设备的动定滑轮组，也能适配矿山输送索道、施工升降机导向轮、港口装卸吊具滑轮等多种带绳轮传动的设备场景，从结构本质上消除钢丝绳脱槽的安全隐患，相比传统的简易插销式防脱结构，这种全弧形包裹的防护形式覆盖范围更大，抗侧向冲击的能力更强，哪怕钢丝绳出现较大幅度的跳动，也能可靠阻挡其脱离绳槽，同时罩壳本身也能起到一定的防尘作用，减少外部扬尘、碎屑落入滑轮绳槽与轴承部位，降低滑轮的磨损速率。
