单级圆柱齿轮减速传动箱结构设计

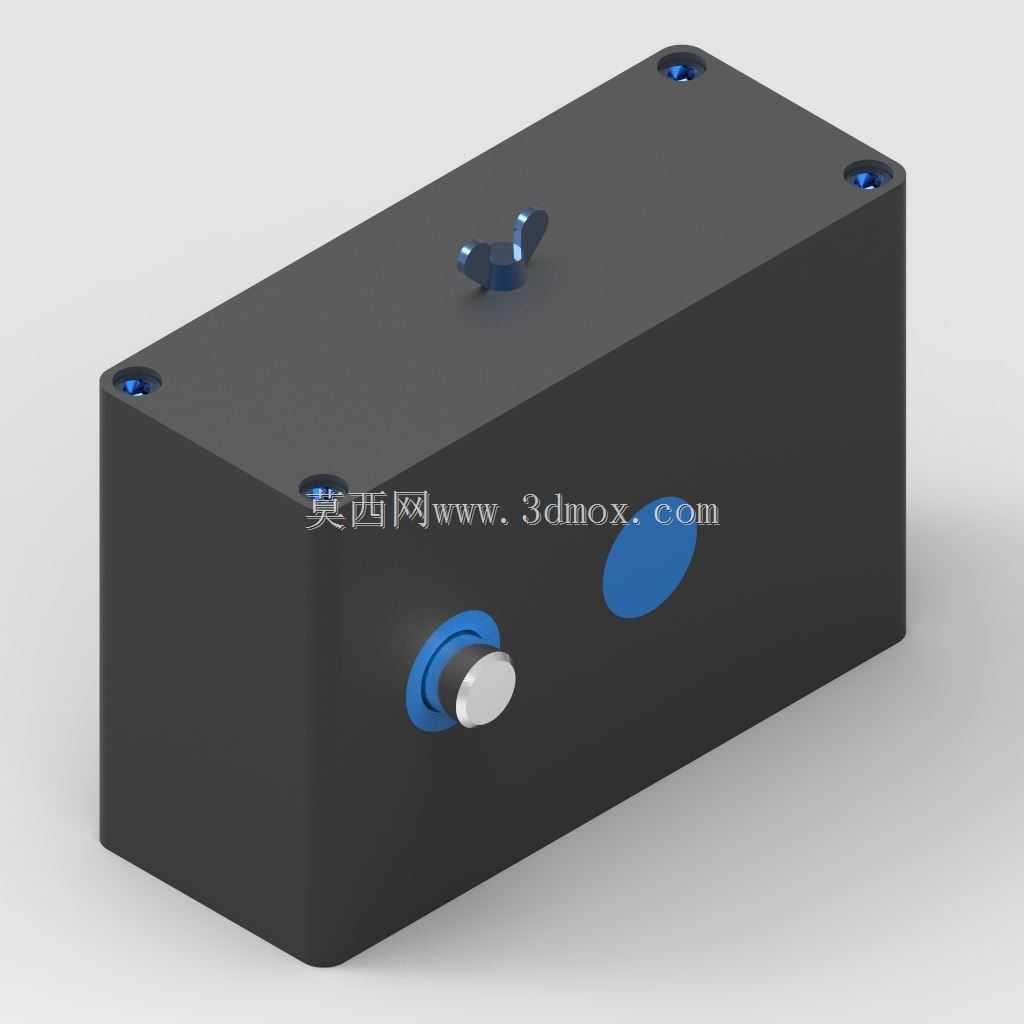

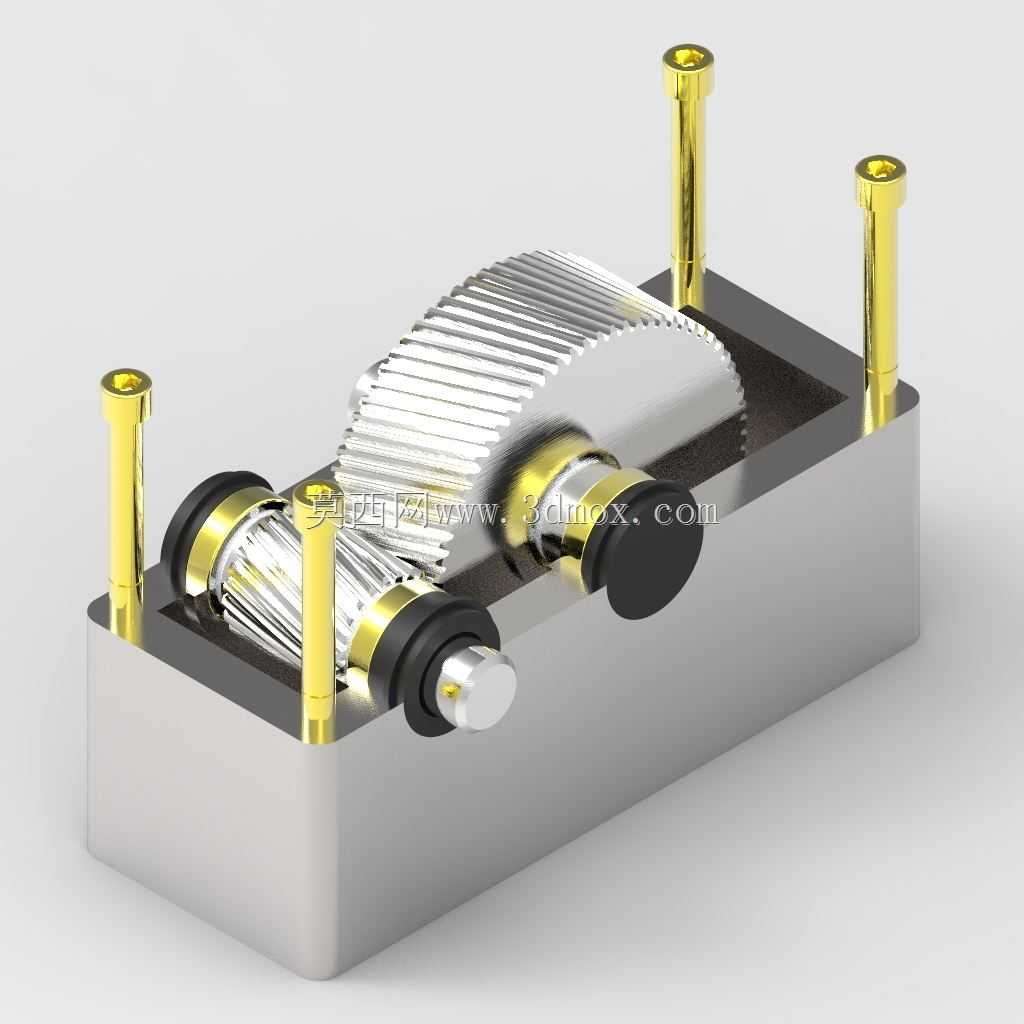

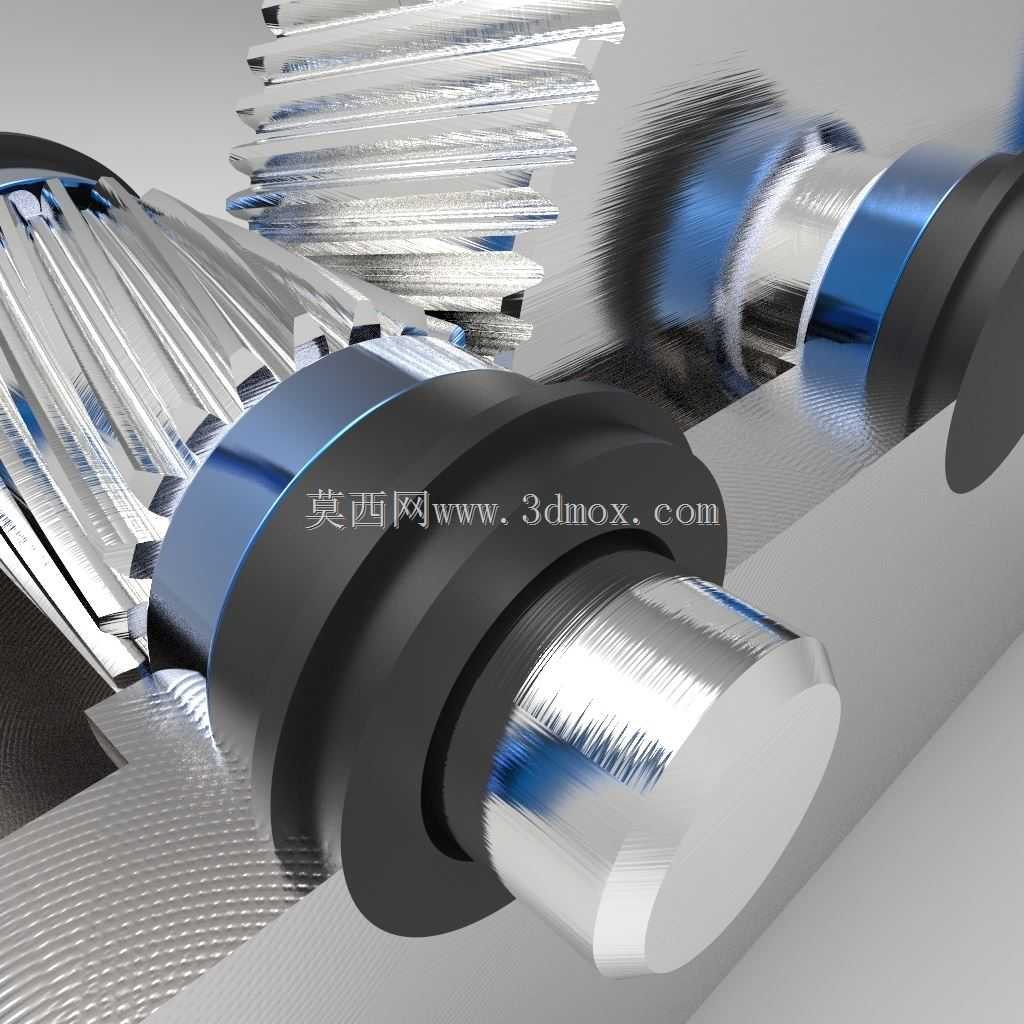

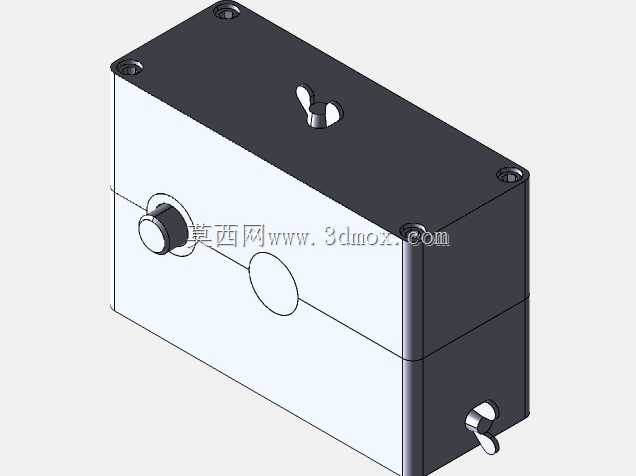

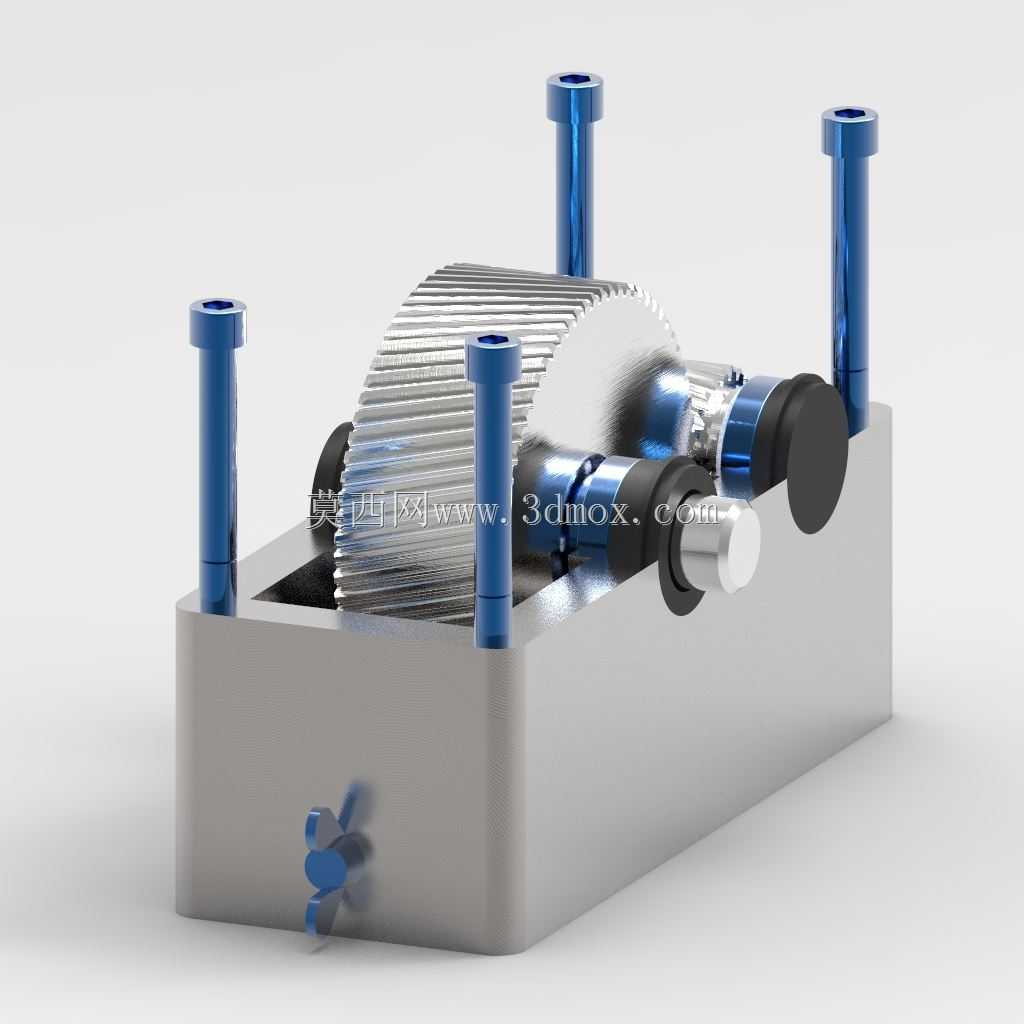

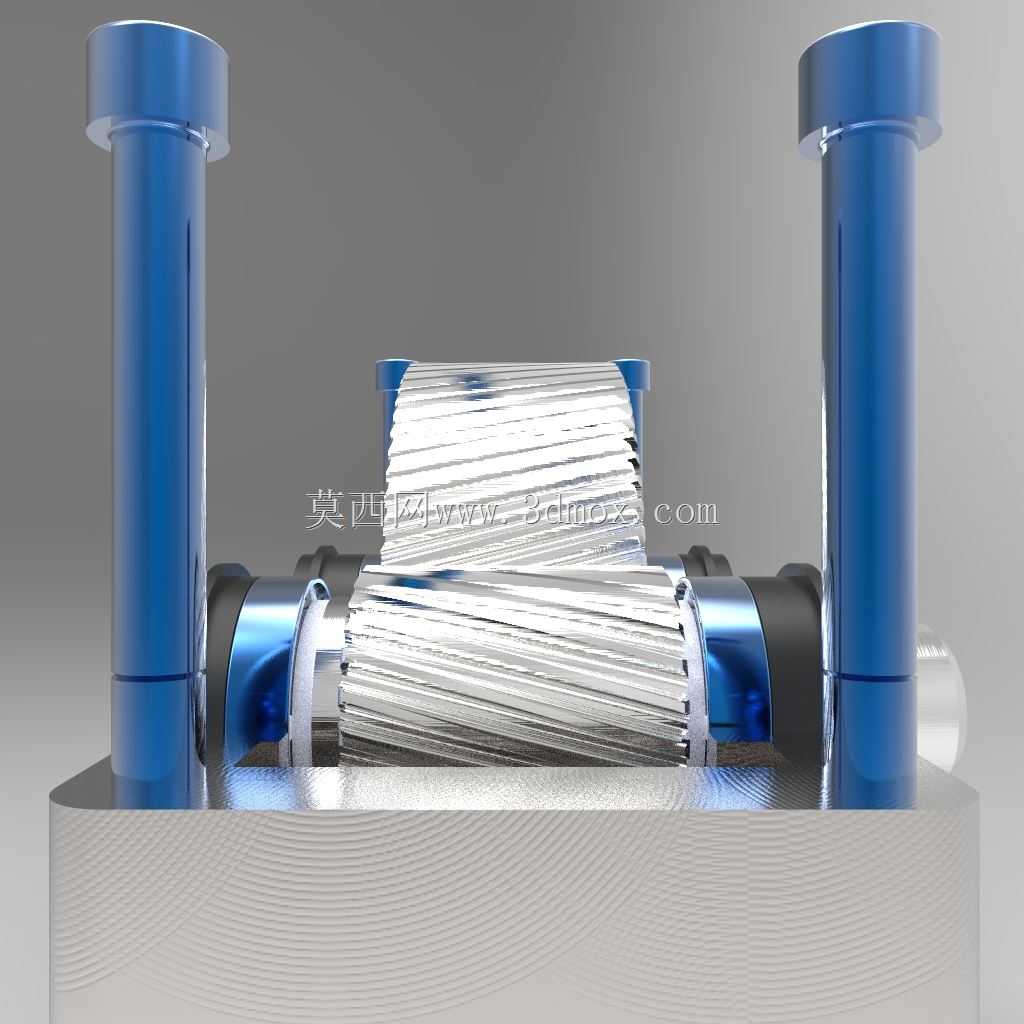

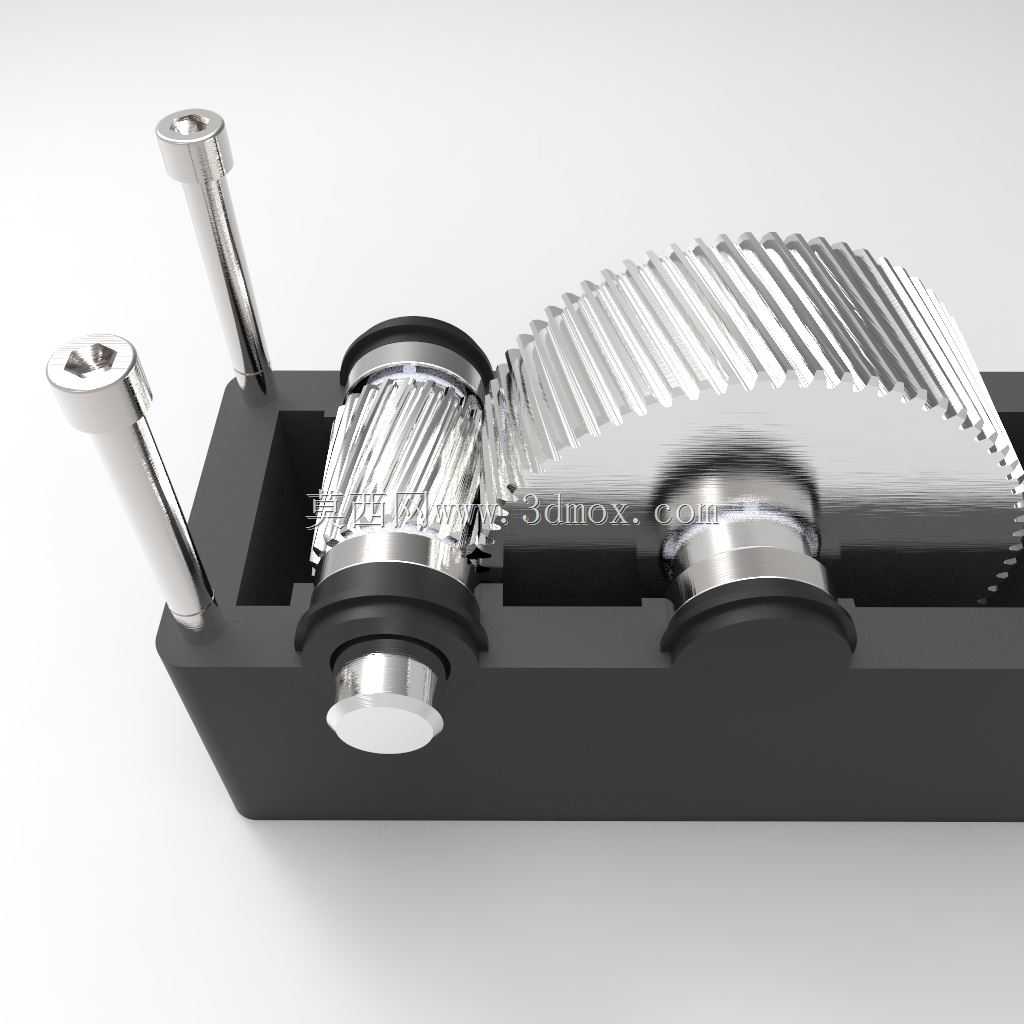

这款单级齿轮传动箱是定轴轮系减速机构的典型结构，在中小功率传动场景中应用十分广泛，常见于轻工输送线、小型机床进给单元、农用辅助机具、自动化分拣设备的动力传递环节，核心作用是匹配原动机与工作端的转速差，同时放大输出扭矩，让高转速低扭矩的动力输出转化为低转速大扭矩的做功动力，适配执行端的负载需求。从结构设计逻辑来看，该传动箱采用剖分式箱体基座搭配上盖的结构，箱体为整体铣削成型的腔室结构，腔体内预留了齿轮啮合的容置空间，同时兼顾润滑油的存储与密封需求，箱壁上加工有同轴度要求极高的轴承安装孔位，用于固定输入、输出轴的支撑轴承，保证轴系运转时的径向跳动控制在合理公差范围内，避免齿轮啮合出现偏载、打齿的问题。输入轴与输出轴采用平行轴布置，轴上装配的直齿圆柱齿轮经过参数匹配，齿宽、模数按照常规中小功率传动的载荷需求设计，啮合侧隙控制在合理区间，既保证传动平稳无卡滞，又能减少回程误差对传动精度的影响。箱体四角预留了螺栓安装通孔，用于箱盖与基座的紧固连接，长螺栓贯穿上下安装位，拧紧后可保证箱体结合面的密封压力均匀，避免运转过程中润滑油渗漏，同时箱体底部预留了安装固定的基准面，可通过螺栓将整个齿轮箱固定在设备的安装机架上，安装边界需要预留输入、输出轴的轴伸空间，同时预留侧面的注油、放油操作空间，方便后期维护换油。轴系两端采用轴承端盖定位，既可以限制轴系的轴向窜动，又能对轴承位置进行密封，防止灰尘进入箱体内部、润滑油外泄。输入轴端伸出箱体用于连接动力源，可适配电机、液压马达等常见原动机的输出轴，输出轴端伸出箱体连接负载端的联轴器、链轮或者带轮，完成动力的传递。整个结构的设计优先考虑装配工艺性，所有零部件均可按照装配顺序依次装入箱体腔室，无过定位装配结构，日常维护时只需拆开箱盖即可检查齿轮啮合状态、更换润滑脂，拆装便捷性较好。齿轮啮合区的腔室空间做了避让设计，不会出现齿轮运转时剐蹭箱体内壁的问题，同时箱体的壁厚按照刚度需求设计，可承受齿轮啮合时产生的径向作用力，避免箱体受力变形影响轴系同轴度。
