斯蒂尔油锯发动机罩固定闩锁结构设计

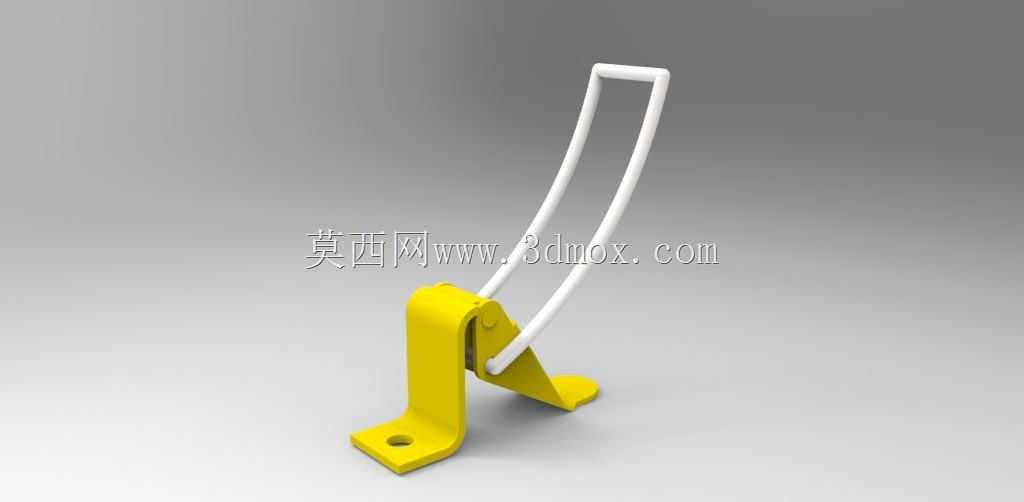

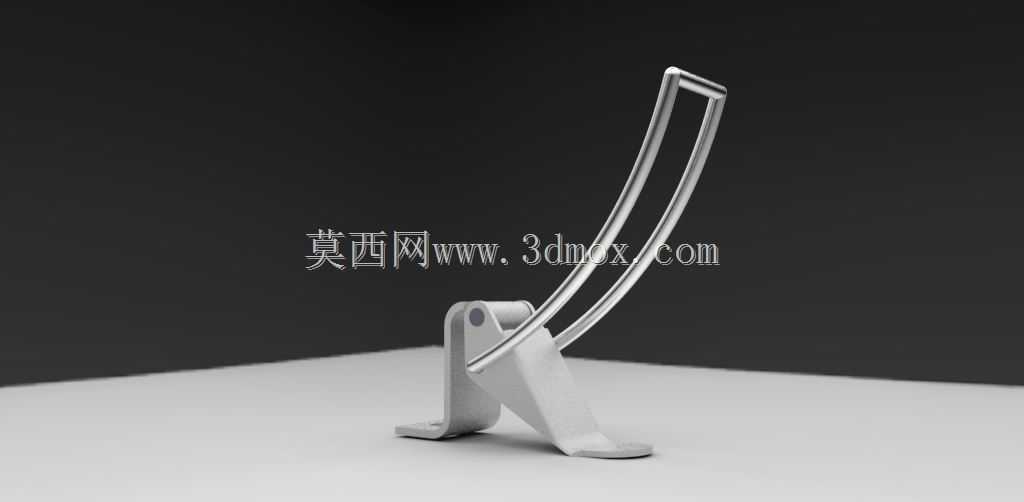

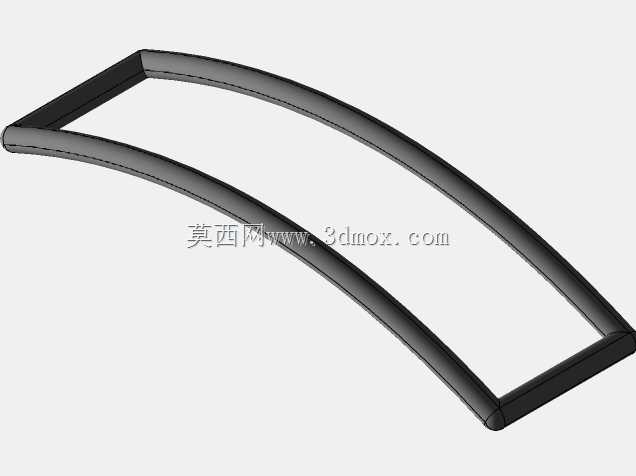

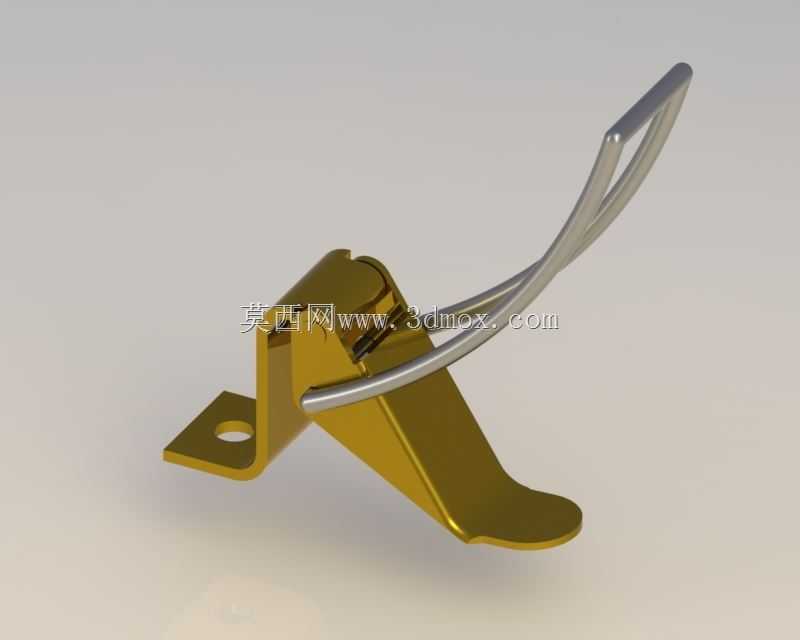

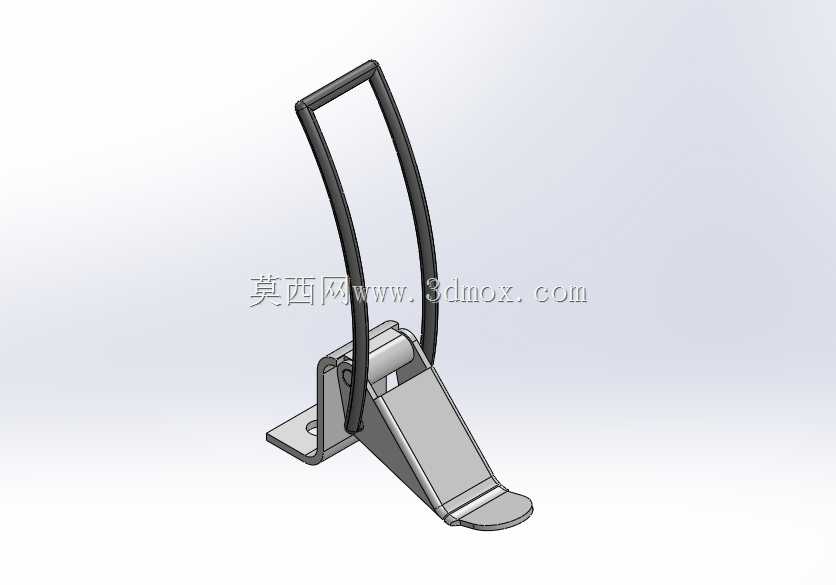

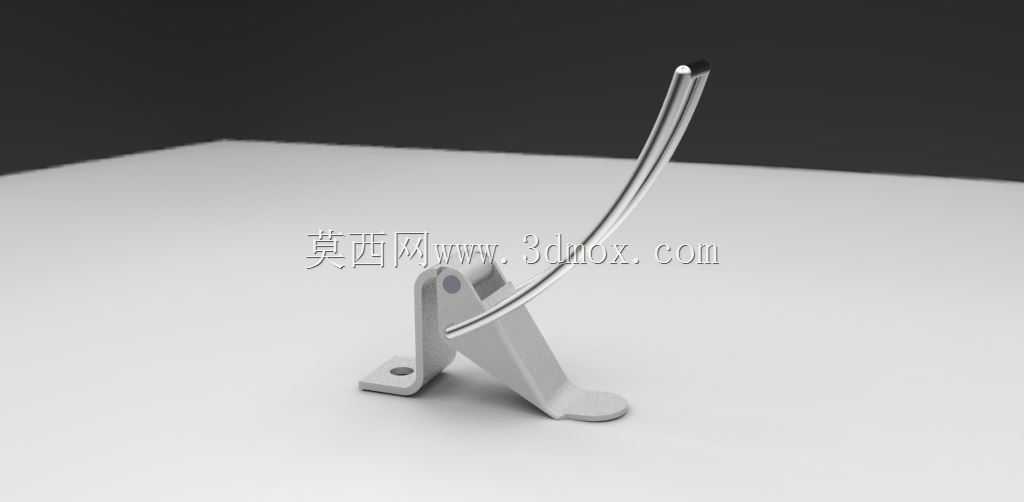

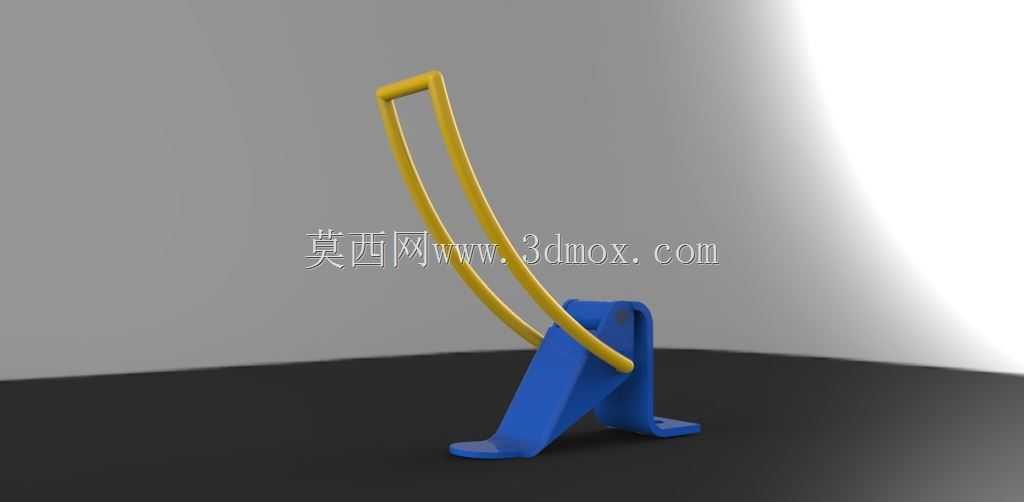

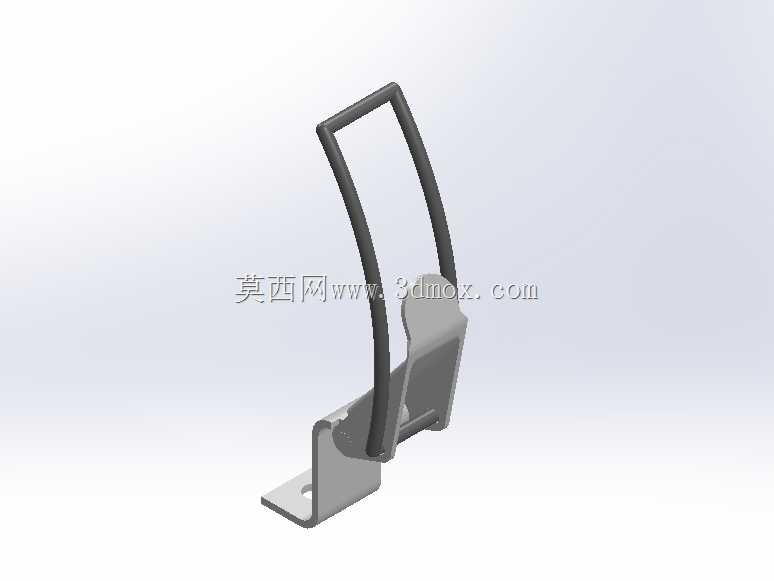

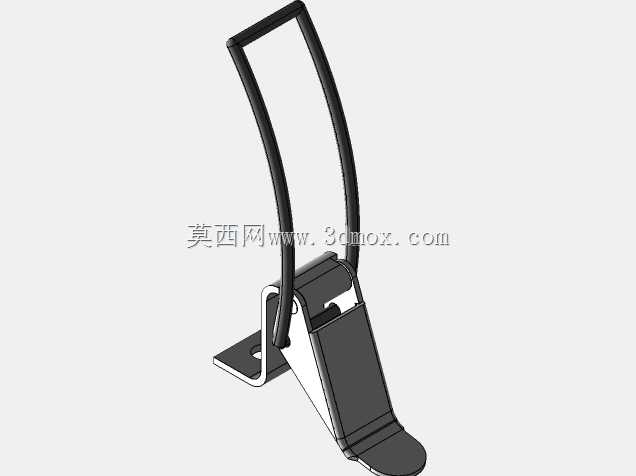

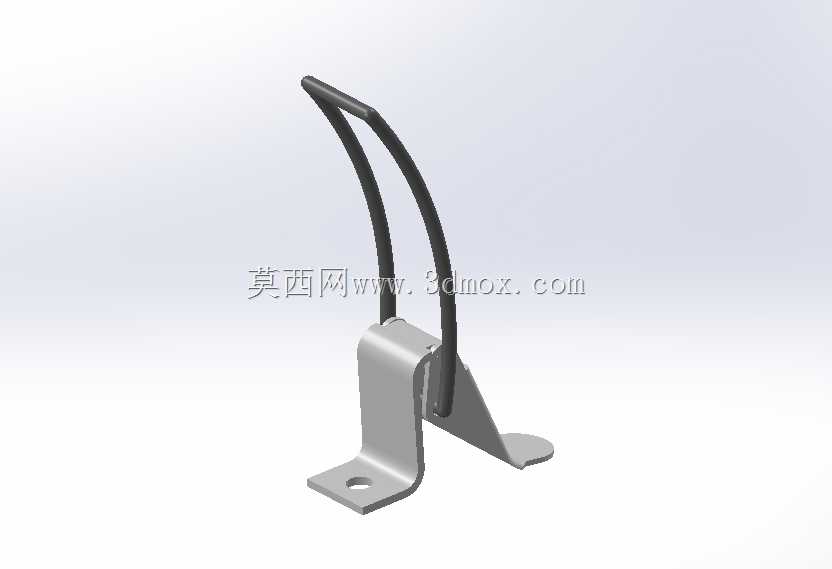

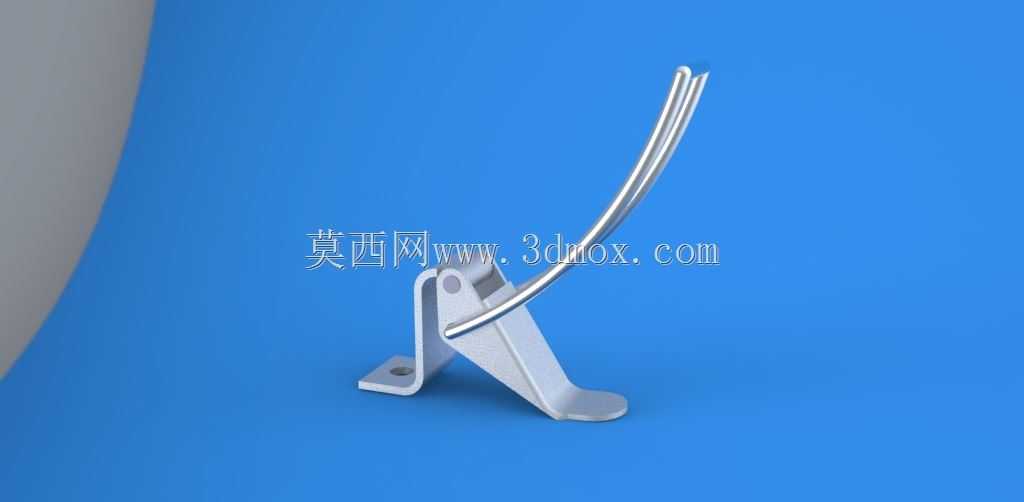

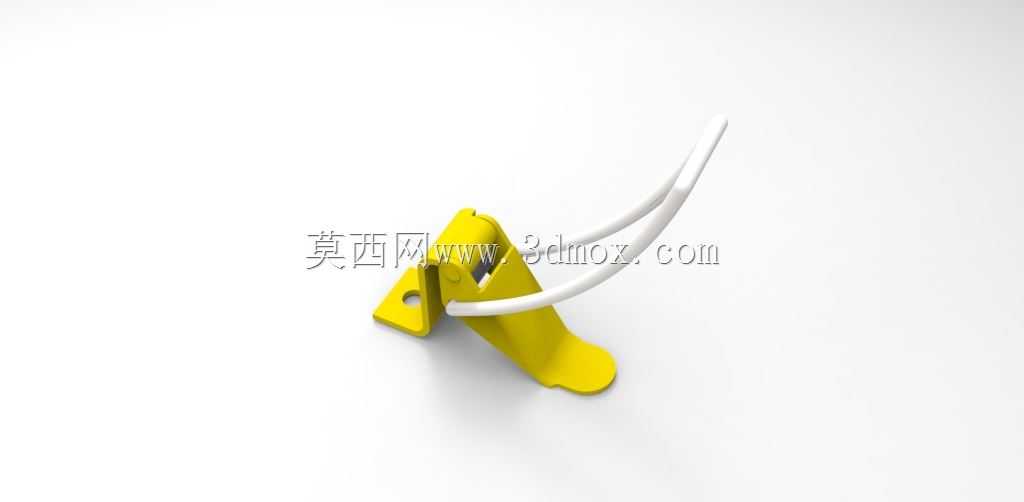

这款锁扣主要适配斯蒂尔Contra系列油锯的发动机舱罩固定需求，在园林机械的户外作业场景中，油锯长期处于高振动、多木屑飞溅、温湿度波动大的工作环境，发动机罩的锁止可靠性直接关系到设备运行安全与日常维护效率。从功能实现逻辑来看，该锁扣采用杠杆式翻转锁止结构，弧形锁臂在闭合状态下可勾住发动机罩上的对应挂点，底座通过两个安装孔固定在发动机缸体侧的机架上，锁臂与底座之间通过铰接销轴连接，开合过程中依靠结构自身的形变余量实现预紧，无需额外加装弹簧件即可保持锁止状态下的张紧力，避免设备高负荷运转时因振动出现松脱异响。设计阶段优先考虑了户外作业的操作便利性，锁臂末端延伸出的弧形段既作为锁止受力部件，也可作为操作人员带防护手套时的操作拨杆，开合角度控制在0到75度区间，完全开启后不会与周边的油箱、拉手部件产生运动干涉，日常检查火花塞、清理空滤时无需完全拆下锁扣，单指即可完成解锁操作。安装边界方面，底座的两个安装孔采用沉头设计，适配M4规格的内六角固定螺钉，孔距为22mm，底座贴合安装面的部位做了0.5mm的凸台结构，可抵消机架铸造面的平面度误差，保证安装后锁臂的转动轴线与设计基准保持平行，避免长期使用出现卡滞。锁臂的弧形轮廓经过运动轨迹校核，闭合过程中不会与发动机罩的加强筋产生剐蹭，锁止到位后锁臂与发动机罩外表面的间隙控制在1.2mm，既不会因间隙过大出现晃动，也不会因尺寸公差导致装配时压合过紧。从受力角度分析，锁止状态下锁臂的主要受力点集中在铰接处与弧形勾头位置，勾头部位做了2mm的圆角过渡，避免应力集中导致长期使用出现断裂，整体结构没有冗余的装饰性特征，所有曲面设计都服务于功能需求与加工便利性，底座的支脚结构做了等壁厚设计，适配压铸成型工艺，锁臂采用冲压折弯成型即可满足强度要求，量产时的工艺成本控制在较低区间。实际使用中，该锁扣可承受120N的垂直向外拉力不出现脱开，完全覆盖油锯作业时发动机罩可能受到的反向冲击力，同时在需要快速拆卸发动机罩进行故障排查时，解锁动作无多余步骤，相比传统的螺栓固定方式，维护效率可提升60%以上，也避免了野外作业时拆卸螺栓容易丢失的问题。
