ISO1161集装箱角件配套扭锁结构

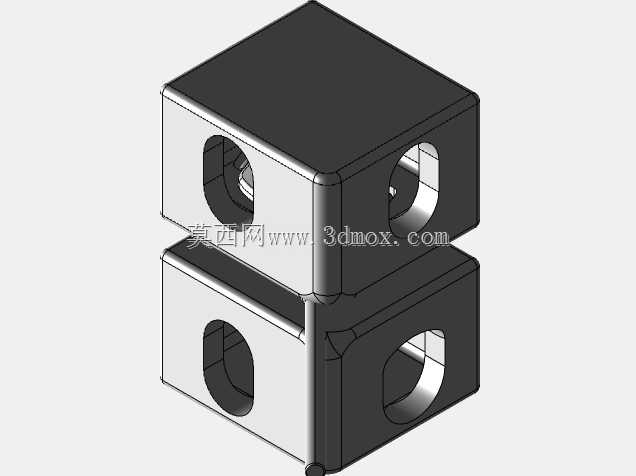

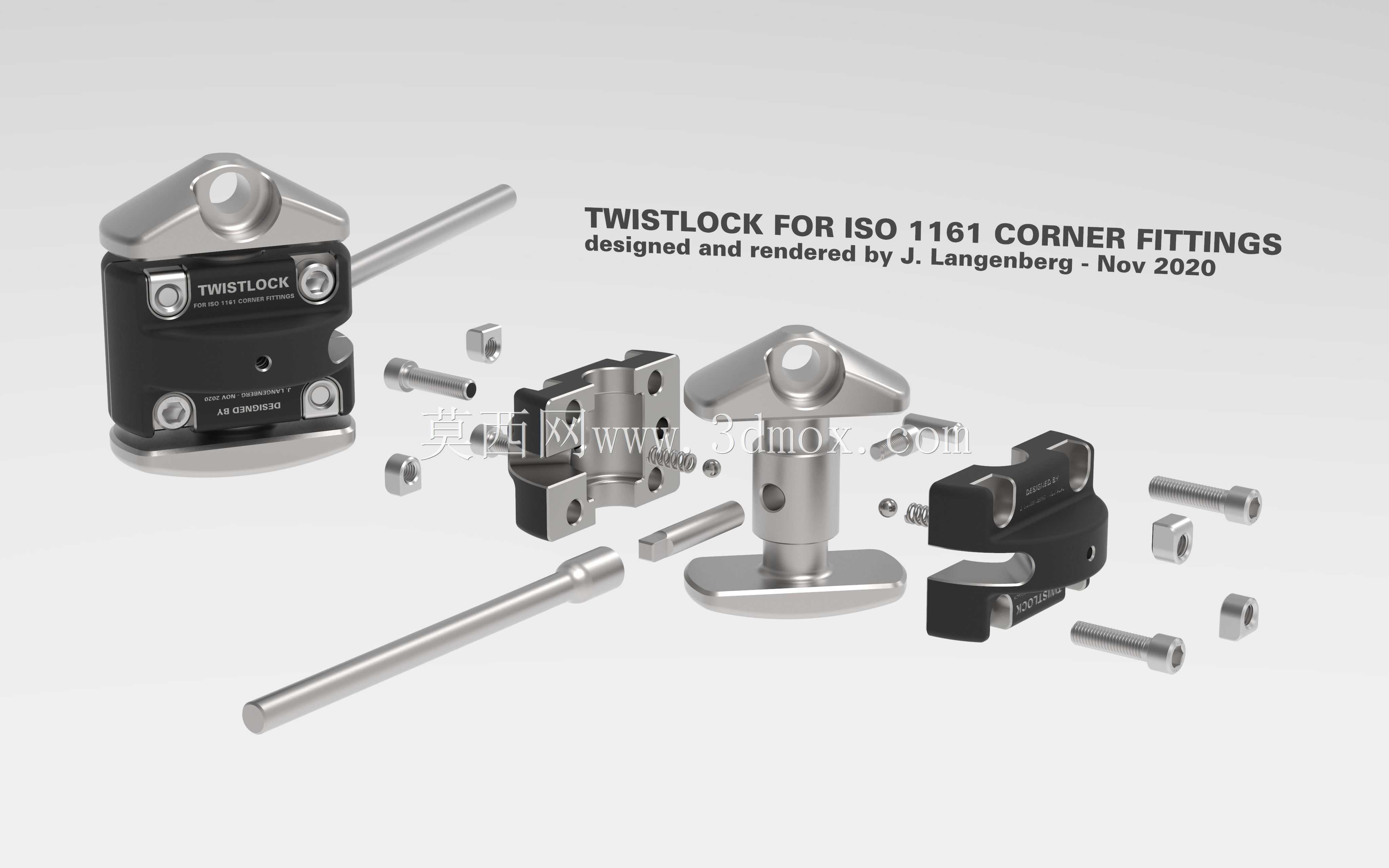

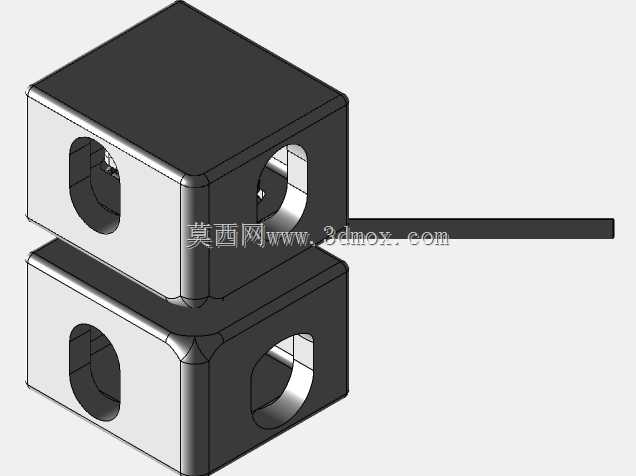

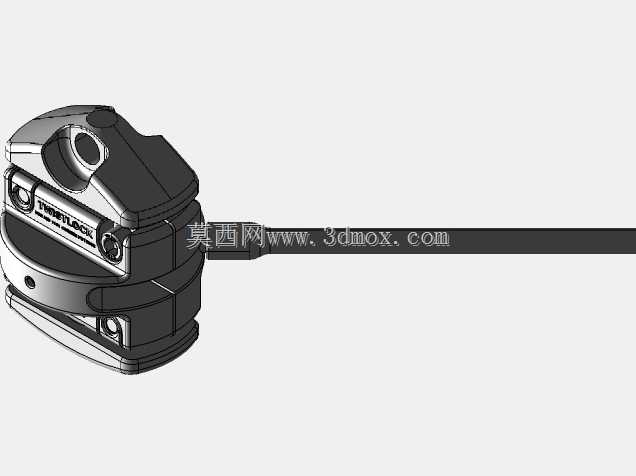

这款扭锁是专门适配ISO 1161标准集装箱角件的连接锁紧部件，主要应用在集装箱公路运输、铁路转运、堆场堆码、船舶舱内固定这类场景里，是集装箱多式联运环节里不可或缺的核心锁紧连接件。日常作业中，不管是半挂车上的集装箱固定，还是堆场多层集装箱堆叠时的层间锁止，或是船舱内集装箱与舱底、舱格导架的连接，都需要这类扭锁来完成刚性锁止，避免运输或堆存过程中集装箱出现滑移、倾覆的风险。从结构设计来看，这款扭锁采用分体组装式结构，锁体主体采用高强度合金材质，表面做了硬化处理，能够承受集装箱满载时的纵向、横向冲击载荷，以及堆码时的垂直压载。锁头部分采用椭圆锥台结构，插入角件的标准长圆孔后，旋转90度即可完成锁止，配套的操作杆可以延伸操作距离，作业人员无需贴近角件位置就能完成锁止与解锁操作，降低了堆场、码头作业时的操作风险。设计过程中，锁体的安装边界完全匹配ISO 1161角件的内腔尺寸，锁头的旋转行程经过精准校核，旋转到位后锁头的承压面完全贴合角件内腔的承载面，不会出现虚位、卡滞的情况；各连接螺栓的规格、安装孔位都做了统一化设计，易损的锁舌、弹簧部件可以单独更换，降低后期运维成本。从安装尺寸来看，锁体底座的安装孔位适配常规运输车辆、货架的固定基座尺寸，操作杆的长度兼顾操作力矩与作业空间需求，不会因为杆体过长影响相邻集装箱的排布，也不会因为过短导致操作力矩不足、锁止不到位。整套结构的拆解件包含锁体基座、旋转锁芯、操作杆、固定螺栓、定位销等部件，各部件的配合公差经过优化，在露天高湿、高盐雾的作业环境下，也能保证旋转动作顺畅，不会因为锈蚀出现锁死无法解锁的情况。在结构建模过程中，各部件的装配关系完全按照实际装配逻辑搭建，旋转副的行程、螺栓的连接位置都还原了实物的装配状态，能够直接用于锁具的受力仿真分析、安装工装的设计参考，也可以用于集装箱固定系统的整体装配校核，帮助设计人员快速验证扭锁与不同规格角件、不同安装基座的匹配性，减少实物试装的迭代成本。
