可配置杆端关节连接组件结构设计

这类杆端铰接组件在工业场景里的覆盖范围极广，从工程机械的操作连杆、自动化设备的传动摆臂，到改装车辆的悬挂拉杆、轻工机械的联动机构，但凡需要在存在角度偏差的两个构件间传递往复作用力、同时补偿装配或运行产生的位置误差的部位，都能见到这类零件的身影。不同于一体式固定铰接座，这类带外螺纹安装段的杆端组件可以直接通过螺纹旋入对应杆件的内孔，配合锁紧螺母就能灵活调整整个连杆的有效工作长度，大幅降低连杆组件的加工精度要求，也给现场安装调试留出足够的调整余量。

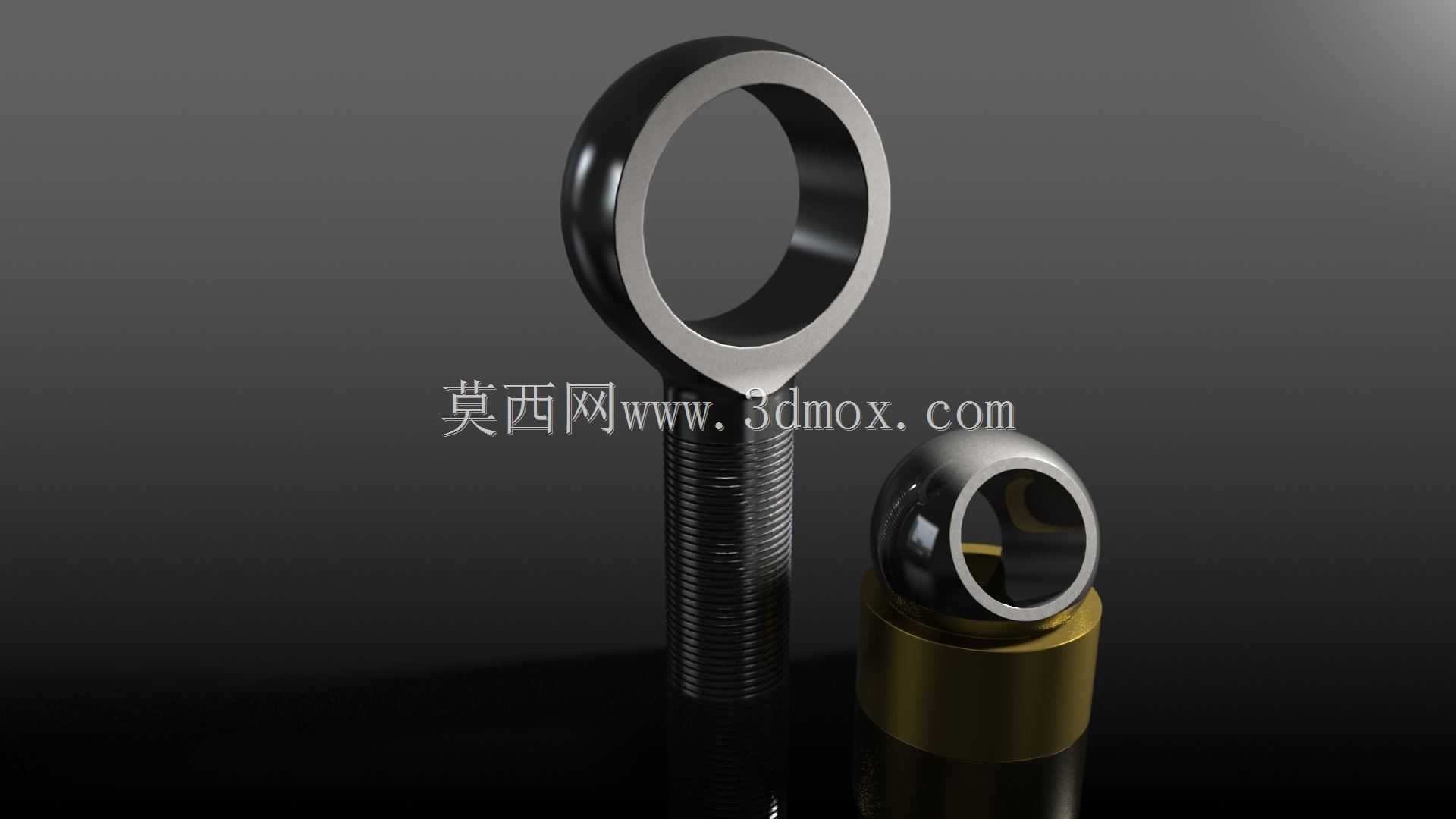

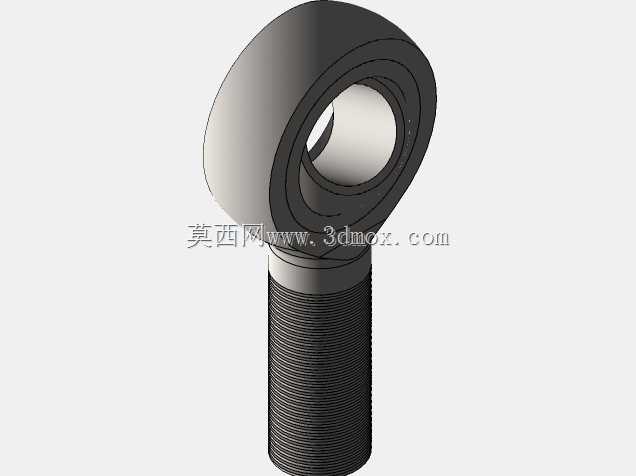

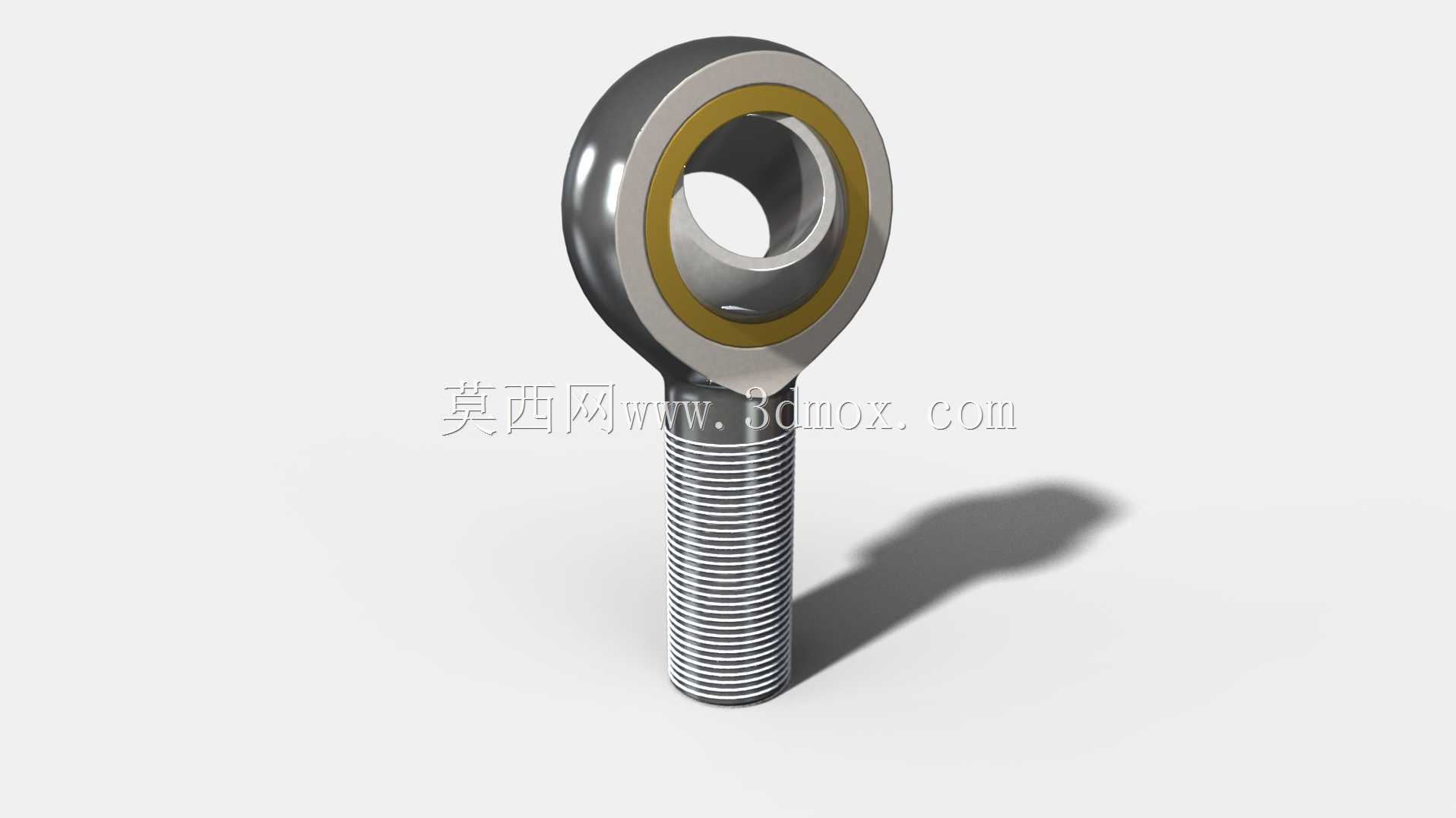

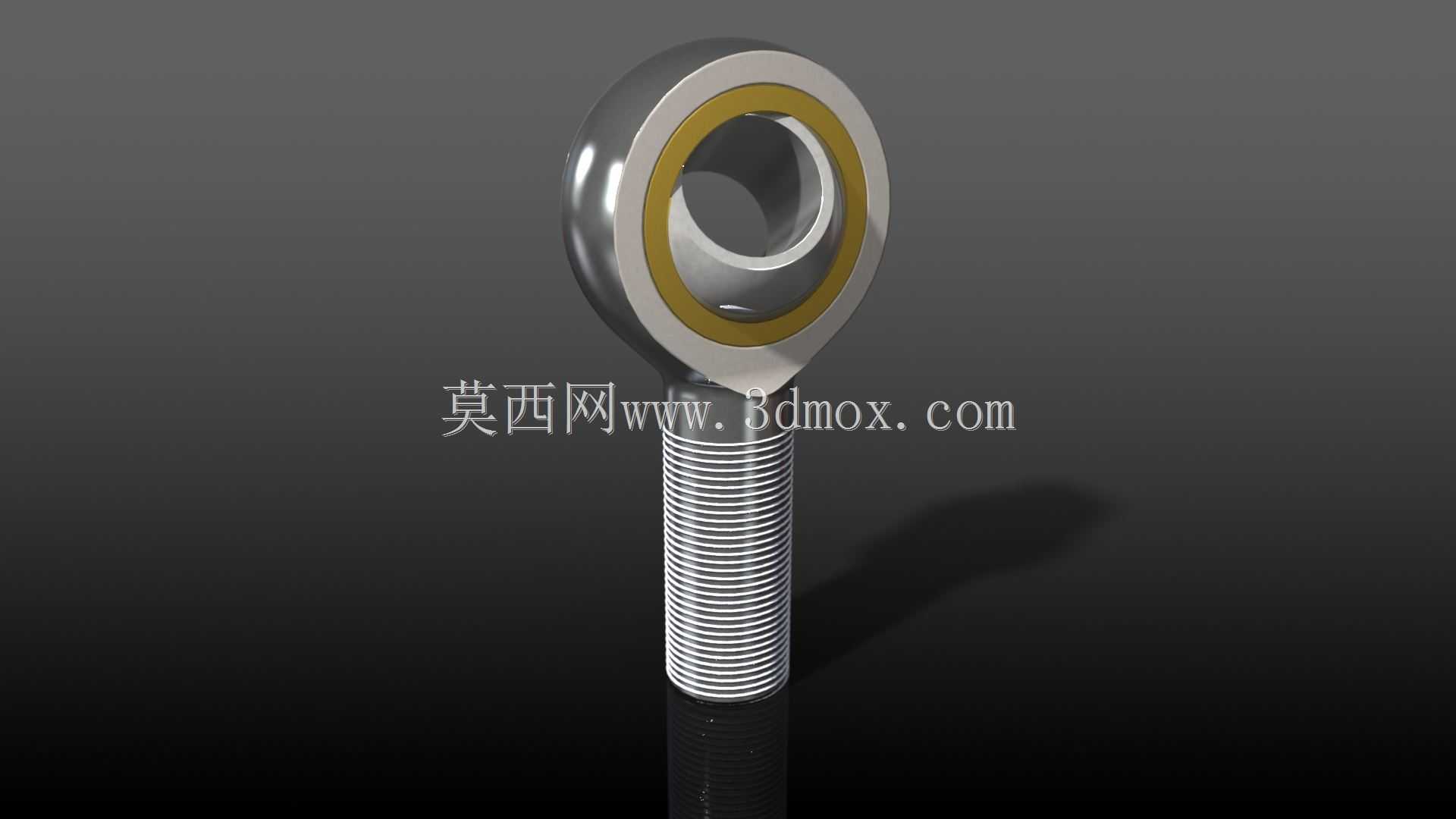

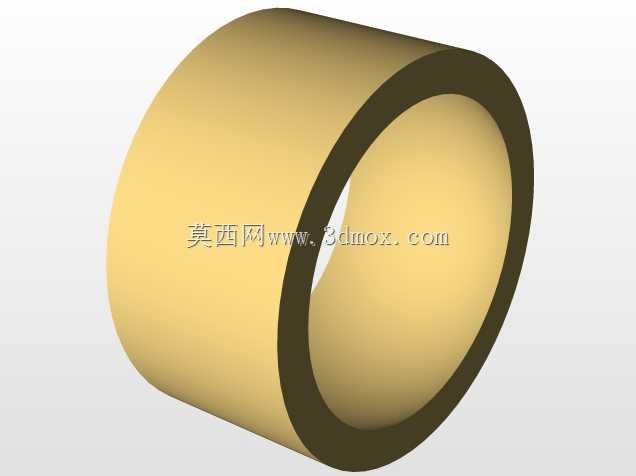

本次设计的可配置杆端组件，核心是围绕铰接副的受力特性做结构优化：主体的环形杆端部分采用一体化锻压成型的结构逻辑，避免拼接结构带来的应力集中问题，内圈与球头的配合面经过精度适配，既能保证铰接转动时的顺滑度，又能控制径向配合间隙，避免大负载工况下出现旷量冲击。外螺纹段的尺寸覆盖常用的公制标准规格，螺纹收尾处做了退刀槽结构，保证螺母可以旋到底实现端面锁紧，不会因为螺纹余留段的问题导致安装不到位。

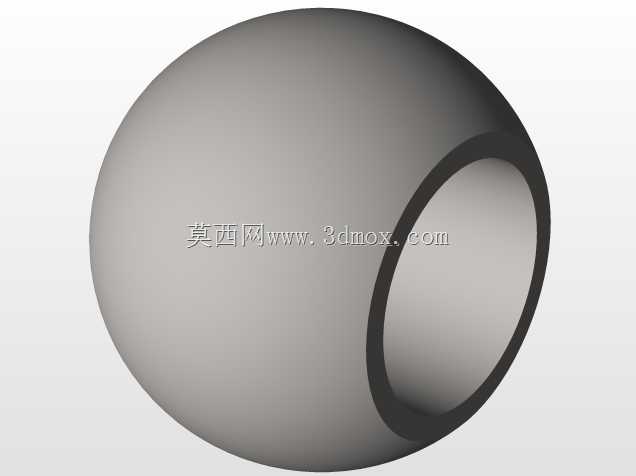

从安装边界来看，杆端的环形铰接孔内径与配套球头外径做了尺寸匹配，球头外露段的直径与安装座的开孔尺寸适配，安装时不需要额外加工异形安装位，直接采用标准螺栓穿过铰接孔完成固定即可。组件整体的外形轮廓做了圆角过渡处理，没有尖锐的加工棱角，既避免安装过程中划伤操作人员，也能减少应力集中带来的断裂风险。球头与底座的配合部分预留了足够的摆动角度空间，允许连杆在运行过程中存在±15度以内的偏摆角度，完全覆盖多数连杆传动场景的角度补偿需求。

设计过程中针对不同负载场景做了配置化处理，通过参数表可以快速调整杆端的整体长度、螺纹规格、铰接孔内径等核心尺寸，不需要重复建模就能生成适配不同工况的型号，大幅提升同系列零件的设计效率。渲染时采用透明背景的输出方式，方便设计人员直接将渲染图嵌入设备方案说明书、装配示意图中，不需要额外做抠图处理。这类铰接组件在选型时需要重点关注额定动载荷与螺纹的抗拉强度，匹配对应工况的受力需求，避免小规格零件用在大负载场景出现断裂失效，安装时要注意锁紧螺母的防松处理，在振动较大的工况下需要搭配防松垫圈或螺纹胶使用，保证长期运行的连接可靠性。
