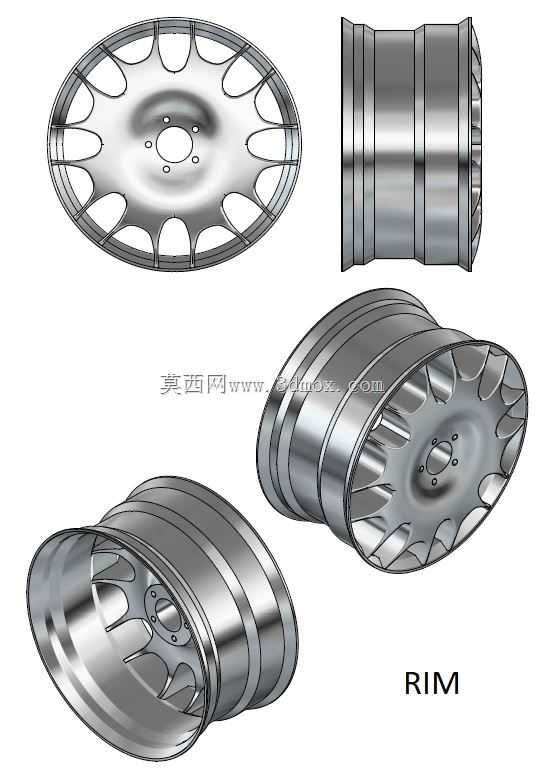

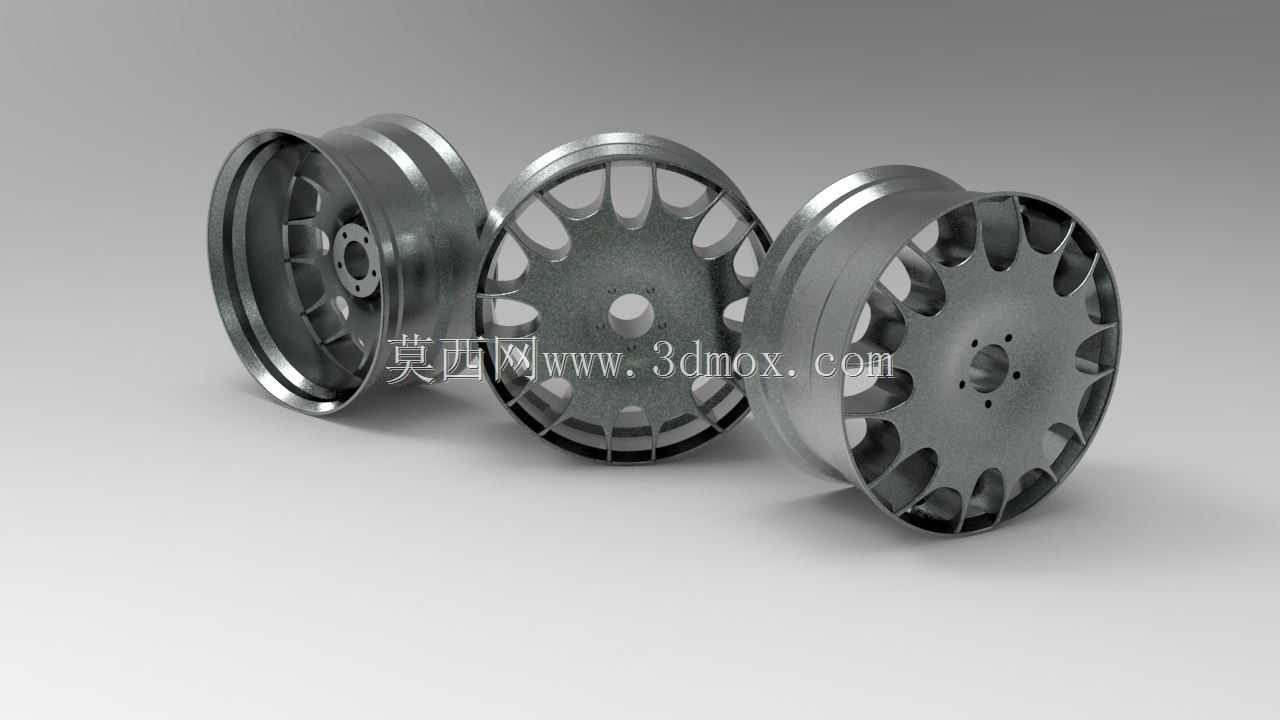

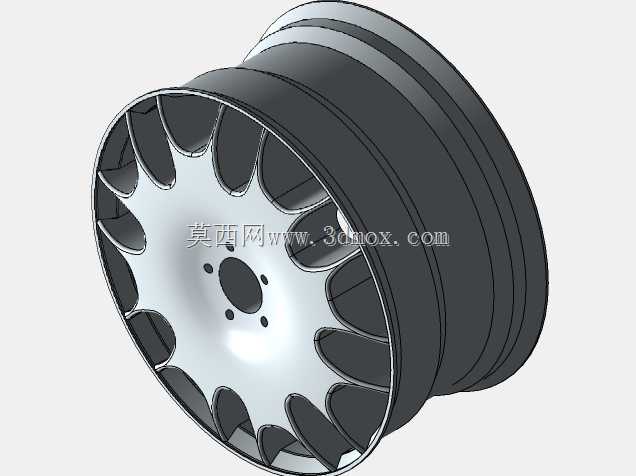

这款轮辋结构主要适配民用紧凑型乘用车辆,作为整车行走系统的核心承载部件,需要同时满足静态承重、动态冲击、旋转动平衡以及轮胎密封配合的多重工程要求。从结构拆分来看,轮辋本体分为胎圈座、轮缘、辐板连接区三个核心功能段,胎圈座的锥度严格匹配无内胎子午线轮胎的配合尺寸,轮缘的凸起高度经过校核,可在轮胎亏气状态下避免胎圈脱槽引发侧滑风险,辐板与轮辋的连接区域采用圆弧过渡设计,可分散路面冲击带来的应力集中,避免交变载荷下出现疲劳开裂。在实际装车场景中,这类轮辋需要匹配对应PCD参数的轮毂轴承单元,中心孔的定位公差控制在IT7级,可保证高速旋转时的跳动量控制在允许范围内,避免整车行驶出现方向盘抖动的问题。轮辐部分采用多辐条镂空设计,并非单纯追求外观效果,镂空区域可在车辆制动时为刹车盘、制动卡钳提供足够的通风散热通道,连续制动工况下可降低制动系统热衰减幅度,同时辐条的截面采用变厚度设计,靠近轮心安装面的位置厚度更大,向轮辋边缘延伸时逐步减薄,在保证整体结构强度的前提下降低非簧载质量,提升整车悬架的响应速度。设计过程中需要重点校核安装边界,轮辋的偏距参数直接决定了轮距变化量以及转向时的轮胎擦碰风险,偏距过小会导致轮辋外凸超出翼子板边界,偏距过大则可能在转向极限位置与减震器、转向拉杆发生运动干涉。轮辋的气门嘴安装孔位置做了局部加厚处理,避免安装气门嘴时出现应力开裂,同时孔位的角度经过优化,可兼容常规外置胎压监测传感器的安装空间,不需要额外做结构修改。从制造工艺适配性来看,这款轮辋的结构适配低压铸造工艺,轮辐与轮辋的连接位置没有尖锐棱角,可保证铸造过程中铝液充型流畅,减少内部缩孔、气孔等铸造缺陷,后续机加工工序仅需要对中心孔、螺栓安装孔、胎圈座配合面进行精加工,其余非配合面保留铸造喷丸表面即可满足使用要求。在强度验证环节,需要通过13度冲击试验、径向疲劳试验、弯曲疲劳试验三项核心台架测试,轮辋的轮缘厚度、辐条抗弯截面模量都经过对应校核,可满足常规家用车10万公里以上的使用强度要求,同时轮辋的整体重量控制在同尺寸钢制轮辋的60%左右,可有效降低整车能耗。
- 上一篇:无提手肩扛式便携储水容器结构设计
- 下一篇:多款家具柜门抽屉单孔拉手旋钮
- 全部评论(0)
- 模板大小: 2.94 MB
- 售价:5金币
- 下载次数: 38

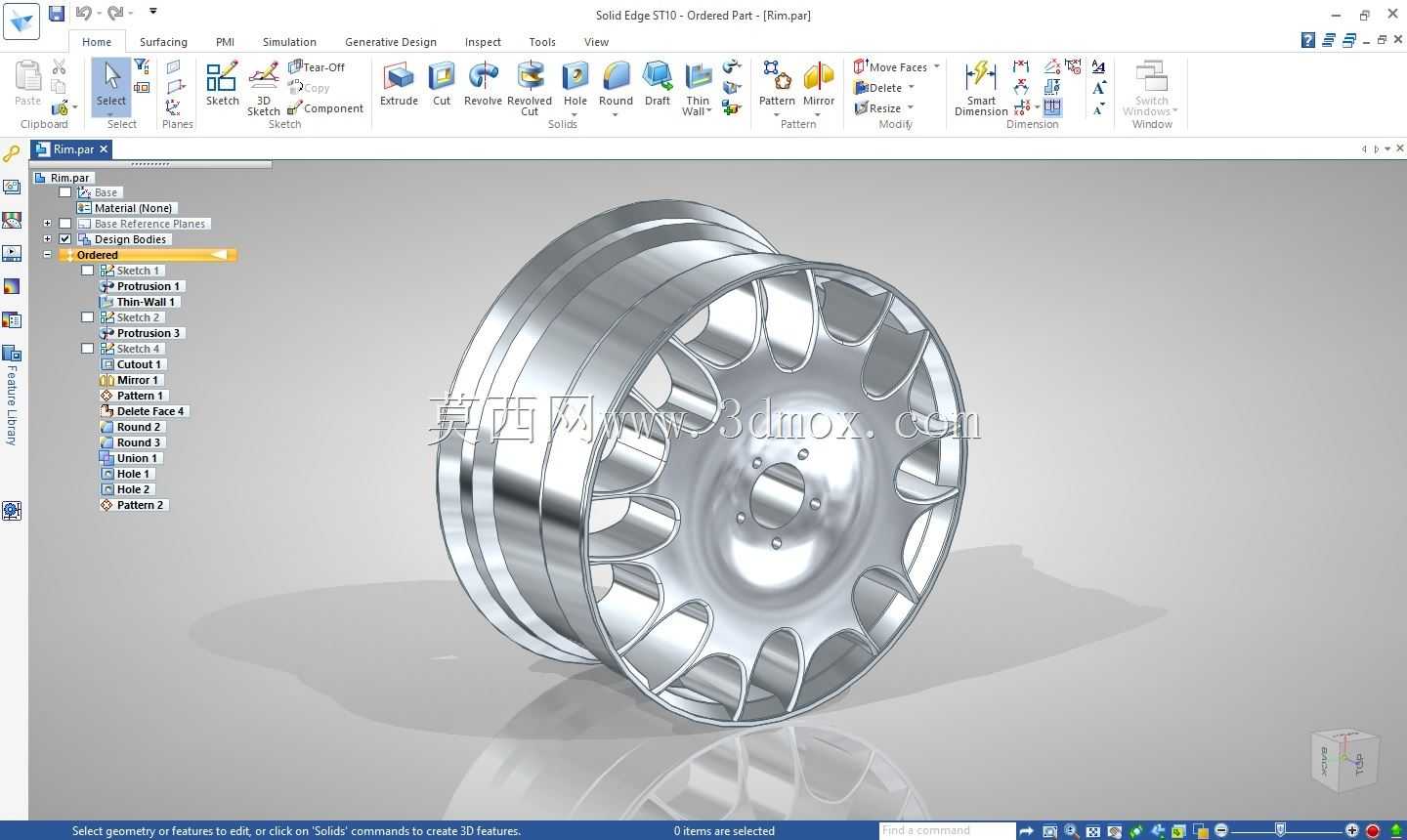

- 系统要求: Solid Edge,Rendering
