气动驱动1寸BSP内螺纹球阀结构

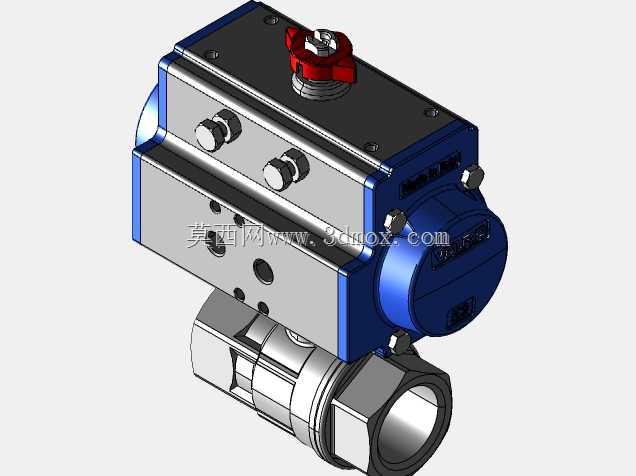

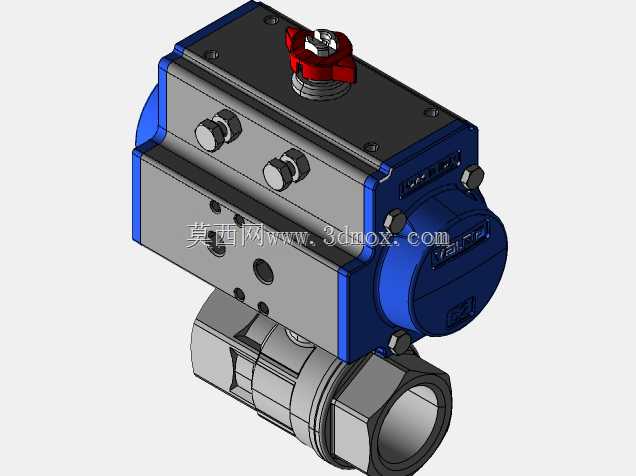

这款带气动执行机构的1寸BSP螺纹球阀，主要面向中小口径工业流体管路的通断控制场景，在化工配料支路、水处理支管、气动设备动力气路、中小型液压站控制回路中都有广泛适配性，相比手动球阀，它可以接入电控气路系统实现远程开关控制，无需操作人员近距离操作阀件，在有腐蚀性介质、安装位置狭窄或者需要自动化联锁控制的管路上优势明显。从结构设计来看，上部的气动执行器采用双活塞齿轮齿条回转结构，压缩空气进入气缸腔室后推动活塞横向移动，带动齿条驱动输出轴做90度回转，直接带动下部的阀芯旋转，实现阀门的全开或全关动作，执行器顶部的红色指示件可以直观反馈阀门当前的开关状态，侧面的调节螺栓可以微调阀门的启闭行程，避免阀芯旋转过位导致密封面磨损或者内漏问题。下部的阀体采用两片式内螺纹结构，连接端为标准1寸BSP直管螺纹，和同规格的英制管路配件可以直接旋合安装，不需要额外配置转换接头，安装时的预留操作空间只需要满足阀体两侧管路对接、执行器上部预留接线接气空间即可，整体安装边界紧凑，不会占用过多管路排布空间。阀芯采用通孔式球体结构，全开状态下流道和管路通径完全一致，介质流经时的流阻极小，不会产生明显的压力损失，也不容易残留介质杂质，适合输送水、压缩空气、轻质油品、弱腐蚀性化工流体等多种介质。阀座采用弹性密封结构，球体和密封面紧密贴合，常规工况下可以做到零泄漏，执行器和阀体之间的连接采用标准支架和轴套对接，后期如果需要更换执行器或者维护阀体，不需要拆卸整条管路，只需要拆分连接螺栓就可以完成部件更换，维护成本较低。建模过程中还原了执行器的气缸腔体、活塞密封槽、螺栓连接位、阀体的螺纹牙型、球体安装腔、密封件卡槽等细节结构，所有配合尺寸都按照实际工业产品的装配公差做了对应设置，可以直接用于管路布局的干涉检查、阀件选型的空间校核，也可以作为自动化流体控制方案的三维布局参考。
