50mm规格小型浮球液位控制阀结构

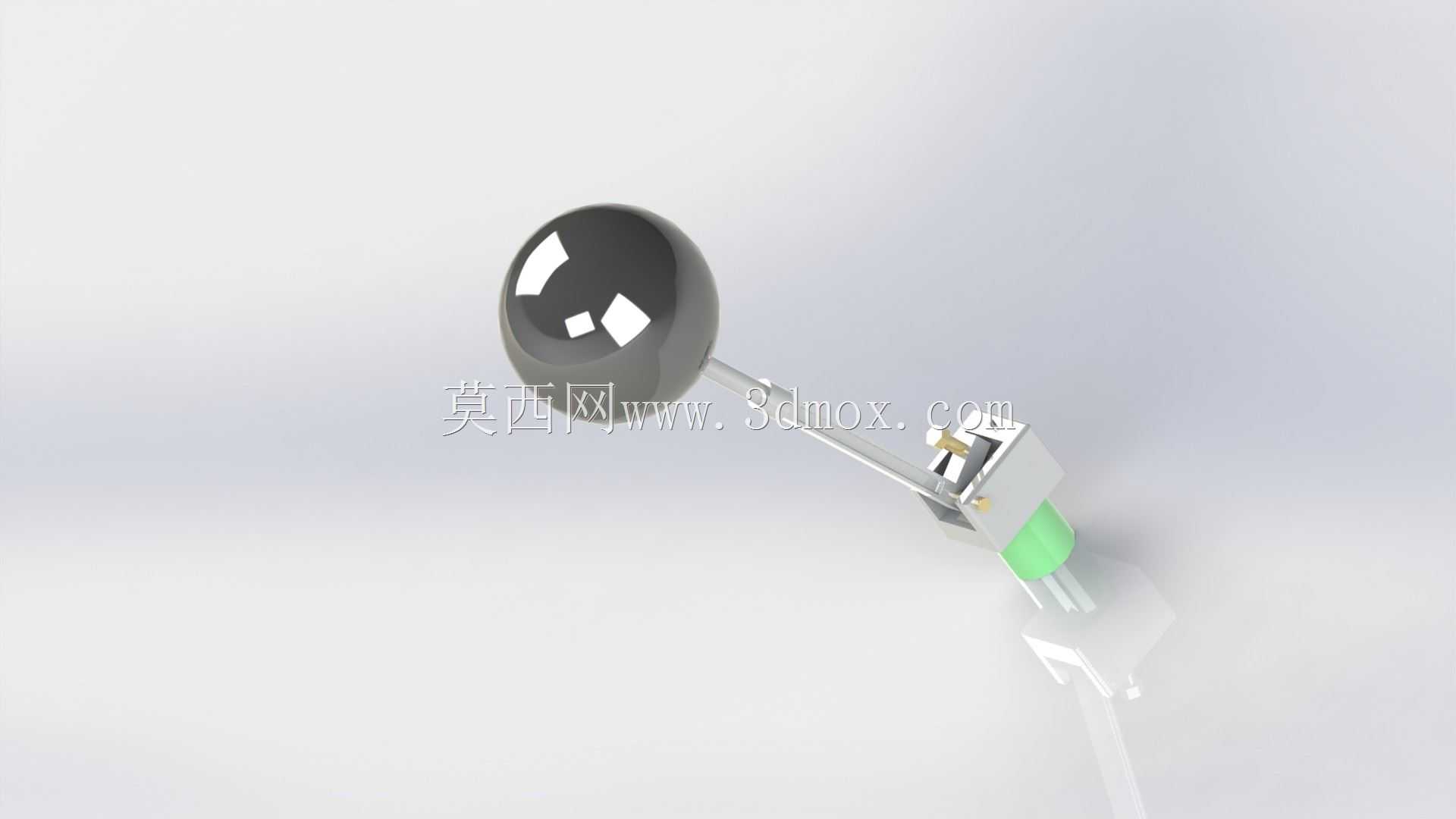

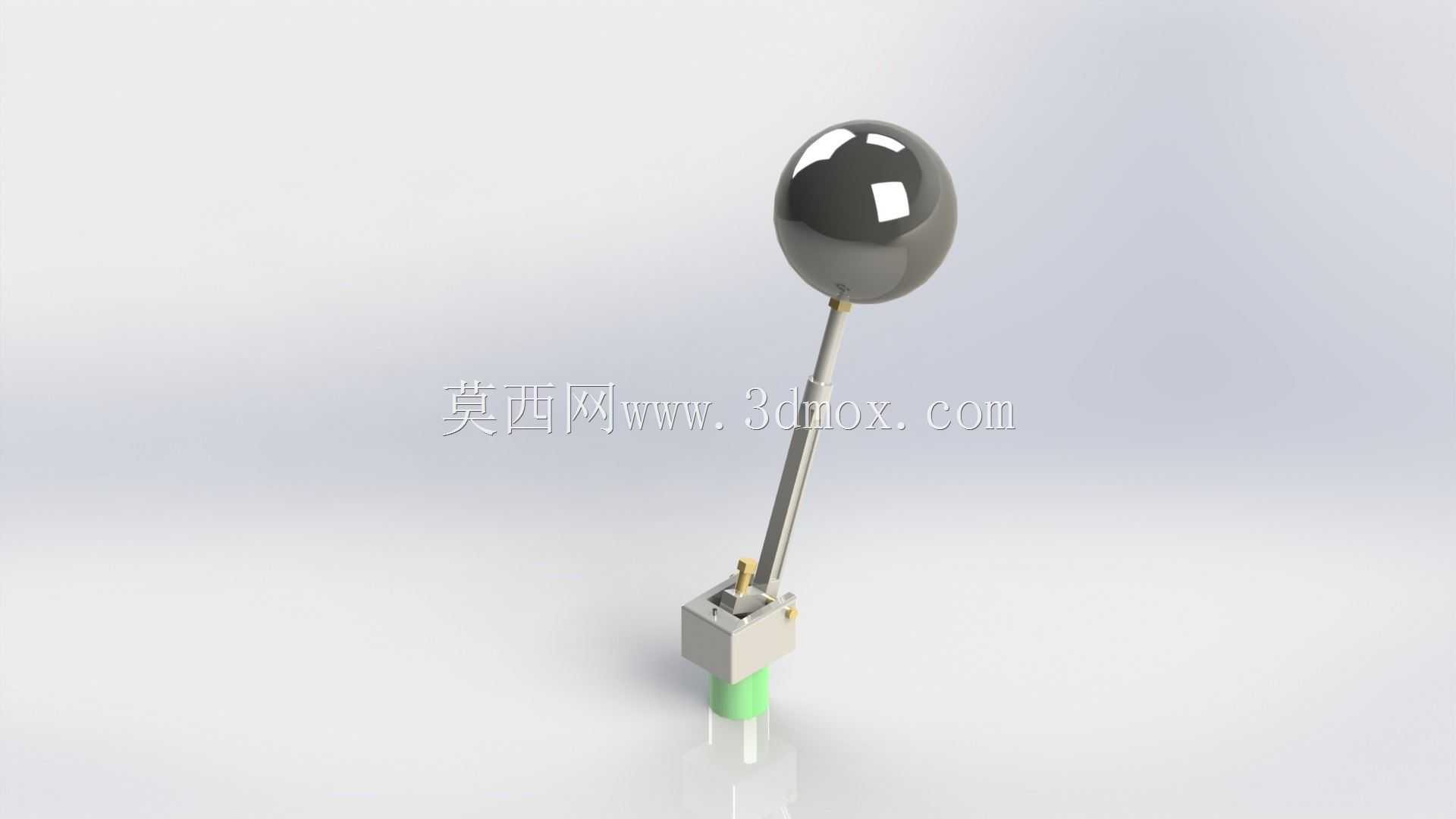

这款浮阀主要适配小型储水容器、家用供水水箱、小型工业冷却循环水槽的液位自动控制场景，核心作用是通过浮球的浮力变化自动启闭阀口，无需额外电控元件即可实现容器内液位的自动维持，避免出现溢水或者液位过低导致供水中断的问题，在民用供水、小型工业循环系统、小型水处理设备中都有广泛的应用。从结构设计来看，这款浮阀采用杠杆式传动结构，球形浮子通过细长金属摆杆与阀体的启闭机构连接，当容器内液位上升时，浮球随液位抬升，通过摆杆的力矩传递逐步压紧阀口的密封件，切断进水通路；当液位下降时，浮球随液位下落，摆杆带动密封件离开阀口，进水通路打开开始补水，整个动作过程无需人工干预，依靠纯机械结构即可实现稳定的通断控制。设计过程中重点考虑了安装边界的适配性，阀体底部设置标准外螺纹连接端，可直接对接公称通径匹配的进水管道，安装时仅需保证摆杆的摆动范围内无结构干涉，浮球在最低、最高液位位置都不会触碰容器内壁或者内部其他构件即可正常工作，整体安装占用空间小，不需要额外预留过大的操作空间。浮球采用空心密封结构，表面做光滑处理，长期浸泡在水中不会出现渗水导致浮力失效的问题，摆杆采用刚性金属材质，避免长期使用出现形变导致液位控制精度下降，阀体的密封部位采用耐水橡胶材质，闭合时密封性能可靠，不会出现滴漏问题。在实际选型应用中，这款浮阀的控制液位高度可以通过调整摆杆的初始角度进行小范围适配，能够匹配不同高度的小型储水容器，进水端的通流能力适配小流量供水场景，完全满足家用水箱、小型设备冷却水槽的补水流量需求，结构上没有复杂的传动构件，后期维护仅需定期清理阀口附着的水垢、杂质即可保证动作可靠性，故障率远低于电控式液位控制装置，适合在无供电、潮湿的供水场景下长期使用。设计时还考虑了浮球的摆动阻尼，摆杆与阀体的连接部位设置合适的转动间隙，既不会因为间隙过大导致摆杆晃动出现阀口误启闭，也不会因为间隙过小导致卡涩，保证浮球可以随液位变化顺畅动作，在液位波动较小的场景下可以稳定维持设定液位，不会出现频繁启闭的问题，有效延长密封件的使用寿命。
