ULN2803AG达林顿驱动芯片三维结构

在工业控制板卡、消费类电子驱动模块、自动化设备IO扩展板的设计过程中，达林顿阵列驱动芯片是承接主控弱信号与负载端执行器件的核心衔接部件，ULN2803AG作为八通道大电流达林顿驱动器，常被用于驱动继电器、小型电磁阀、步进电机绕组、LED阵列、指示灯组等需要较高灌电流能力的负载，能直接将单片机、逻辑芯片输出的毫安级弱信号，转换为单通道最高500mA的驱动能力，无需额外搭建分立三极管放大电路，大幅缩减板卡布线面积与器件数量。

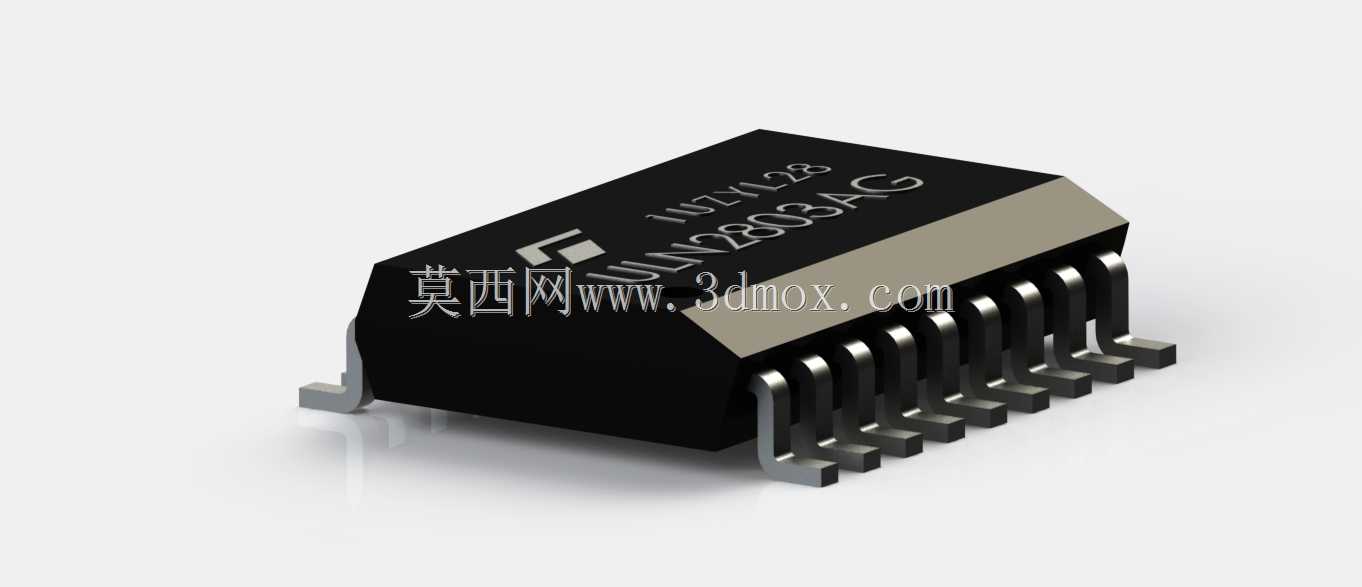

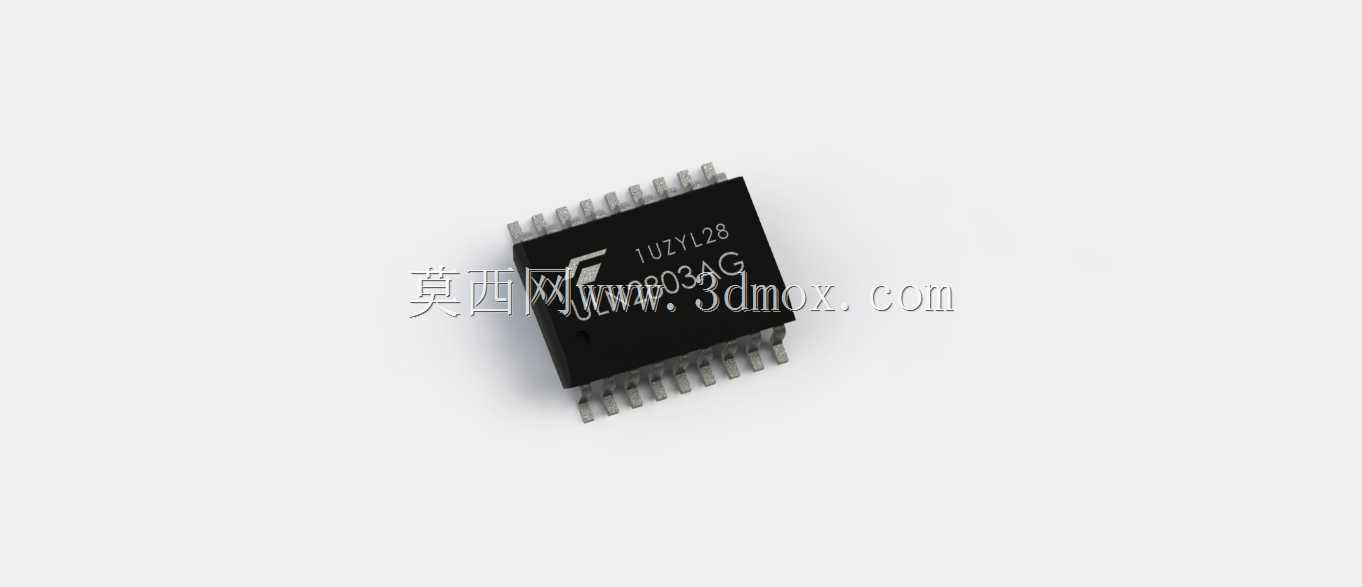

从三维结构设计来看，该模型还原了SOP宽体贴片封装的真实外形，引脚采用两侧对称排布的鸥翼式设计，每侧8个引脚共16个引出端，引脚间距严格遵循标准表面贴装封装的尺寸规范，引脚弯折弧度、焊盘接触段的平面度都做了写实还原，可直接用于PCB布局阶段的干涉检查、板卡装配仿真，也能用于整机产品的内部结构展示、装配工艺模拟。芯片本体的塑封外壳做了哑光黑质感还原，表面的丝印标识位置、字符比例都和实物一致，边缘的注塑脱模斜度、本体厚度都符合实际器件的尺寸边界，在做结构装配时，可直接参考该模型预留芯片的安装空间，避免出现外壳与芯片干涉、焊盘与引脚对位偏差的问题。

在实际选型应用中，这类驱动芯片的安装高度、引脚伸出长度直接影响板卡的堆叠设计，尤其是在紧凑型IO模块、小型PLC扩展单元的设计中，板卡之间的间距往往只有几毫米，精准的三维模型能帮助结构工程师提前确认器件的高度边界，避免后期打样出现器件顶壳、板卡无法插装的问题。同时该模型还原了芯片本体的散热区域特征，在做热仿真分析时，可基于该模型的外形尺寸设置塑封材料的热阻参数，模拟满负载工作时的芯片温升，辅助优化板卡的散热布局，比如在芯片下方预留散热过孔、调整周边器件的排布位置避免热堆积。

从功能特性来看，八通道独立的达林顿管结构自带续流保护二极管，在驱动感性负载时无需额外外接续流元件，能有效抑制关断瞬间的反向电动势损坏主控芯片，三维模型中对应的引脚功能排布和实物完全一致，在做接线原理演示、装配指导文件制作时，可直接依托该模型标注引脚定义，降低生产装配阶段的接线错误率。对于三维建模从业者而言，该模型的细节处理也能为同类贴片半导体器件的建模提供参考，比如鸥翼引脚的弯折参数、塑封本体的倒角处理、丝印层的位置比例，都符合工业级器件建模的精度要求，可直接导入各类三维装配场景使用。
