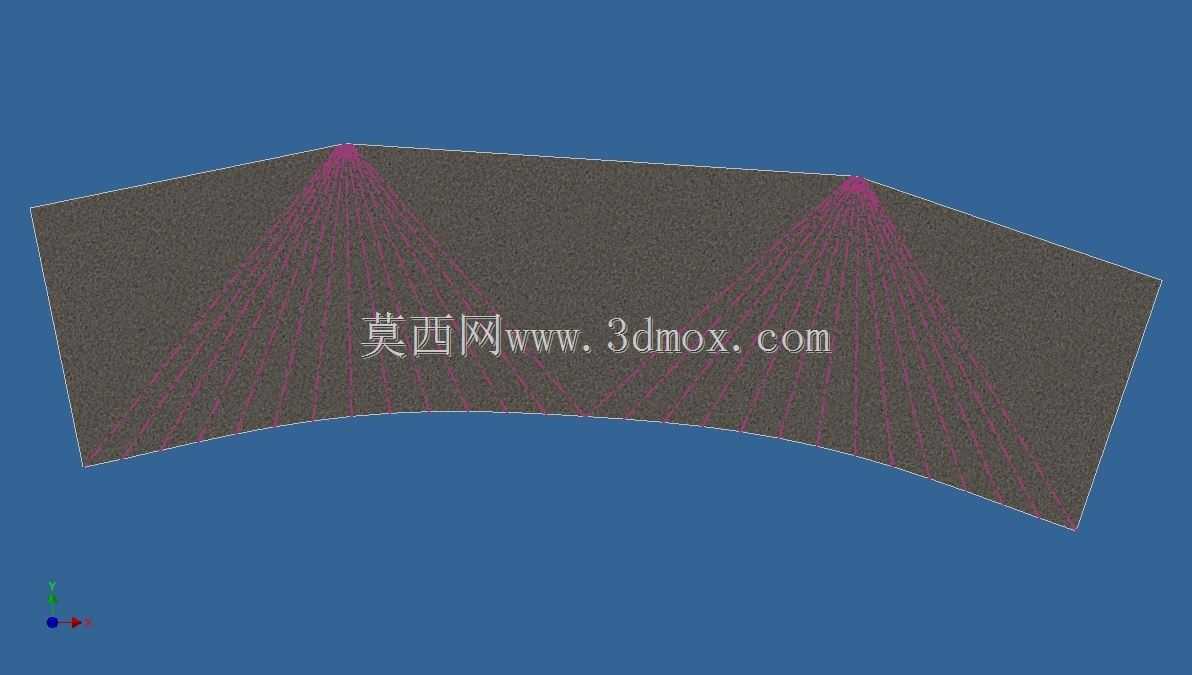

在钣金加工车间的日常生产中,不同截面轮廓的构件拼接一直是耗时耗力的环节,尤其是方管与弧形管、异形截面构件的对接,传统放样方式需要人工反复核算展开尺寸,稍有偏差就会导致拼接缝隙过大、焊接变形超差,后续打磨校正要耗费大量工时。这款参数对称过渡结构生成构件,正是针对这类加工痛点设计的实用建模工具,能直接输出适配激光切割的展开图案,省去人工放样的繁琐步骤。

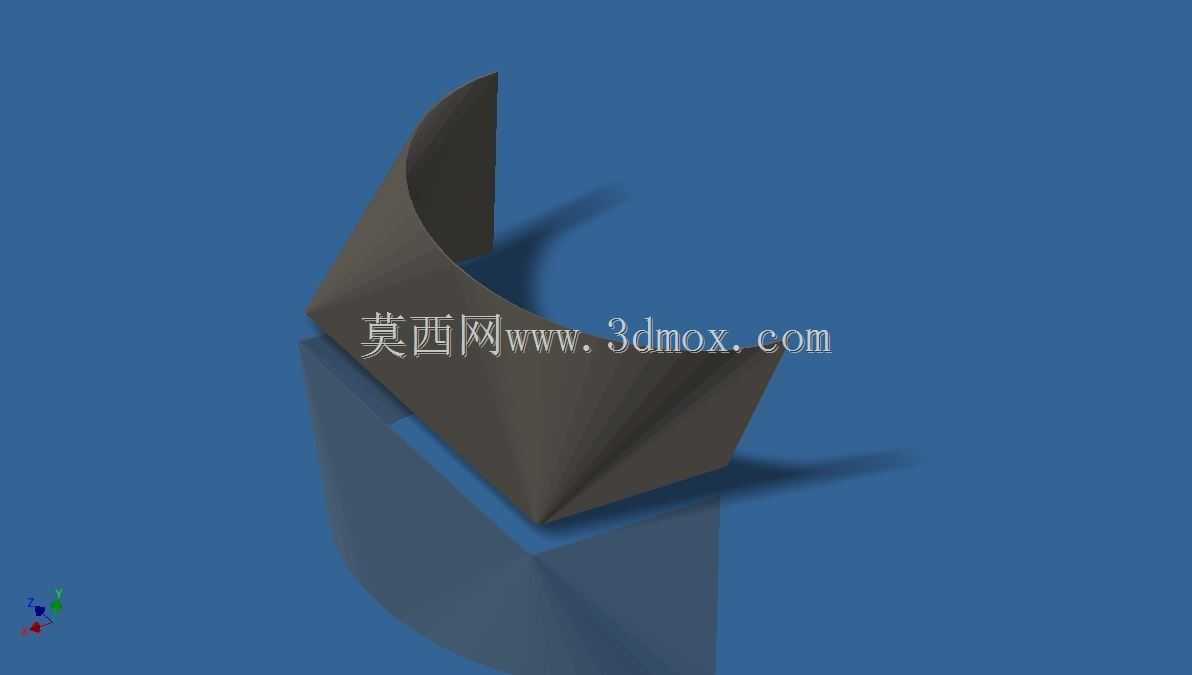

从实际应用场景来看,这类过渡结构广泛用在通风管道拼接、料斗导流段制作、设备防护罩异形连接段、钣金箱体的转角过渡位置,不管是除尘设备的变径风道,还是输送设备的落料导流段,都能通过调整参数快速生成匹配的过渡曲面。设计时采用对称约束逻辑,以两个待连接端面的轮廓为基准,通过控制过渡段的曲率变化、壁厚参数、折边预留量,保证生成的曲面平滑无突变,展开后无重叠、无拉伸变形,切割后弯折即可直接拼接,不需要二次修形。
从结构特性来看,整个过渡段采用双面对称构型,曲面过渡处的曲率连续,避免了直角转折带来的应力集中问题,用在有物料流通的场景时,不会出现积料、卡料的情况;用在外观防护类场景时,曲面顺滑无棱角,满足设备外观的安全与美观要求。建模时预留了常规钣金加工的工艺余量,弯折边的止裂槽、焊接预留边都可以通过变量表调整,适配不同厚度的板材加工需求,不需要建模人员再手动补充工艺特征。
在安装边界适配方面,通过修改变量表中的端面尺寸、过渡段高度、曲面偏移量参数,可以快速匹配不同管径、不同截面形状的对接需求,不管是方形接弧形、矩形接半圆形,还是对称异形截面的对接,都能在原有模型基础上快速调整,不需要从零开始建模。生成的展开图直接适配激光切割设备的导入格式,排样时可以根据板材尺寸调整拼接边的位置,最大化提升板材利用率,减少边角料浪费。实际车间使用时,原本需要大半天放样试做的过渡接头,用这个参数化构件调整参数后十几分钟就能生成切割文件,加工后的构件拼接缝隙能控制在0.5mm以内,大幅降低焊接打磨的工作量,也减少了因放样误差导致的板材报废问题。
