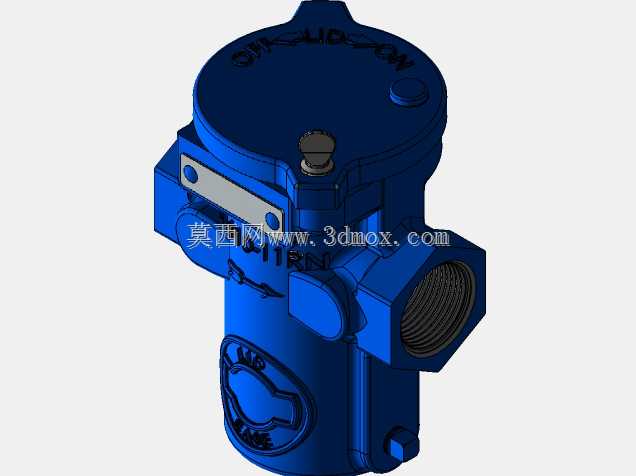

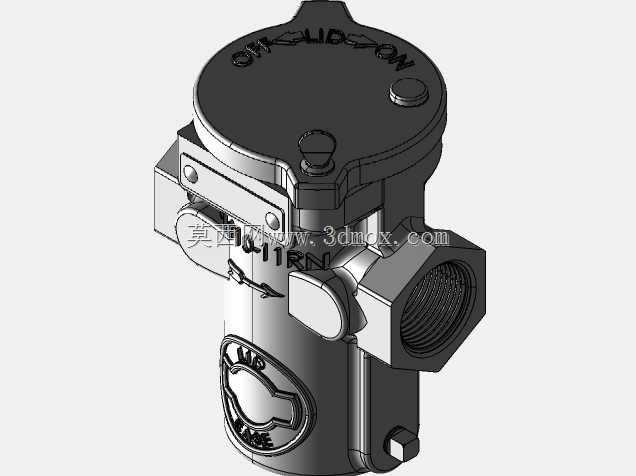

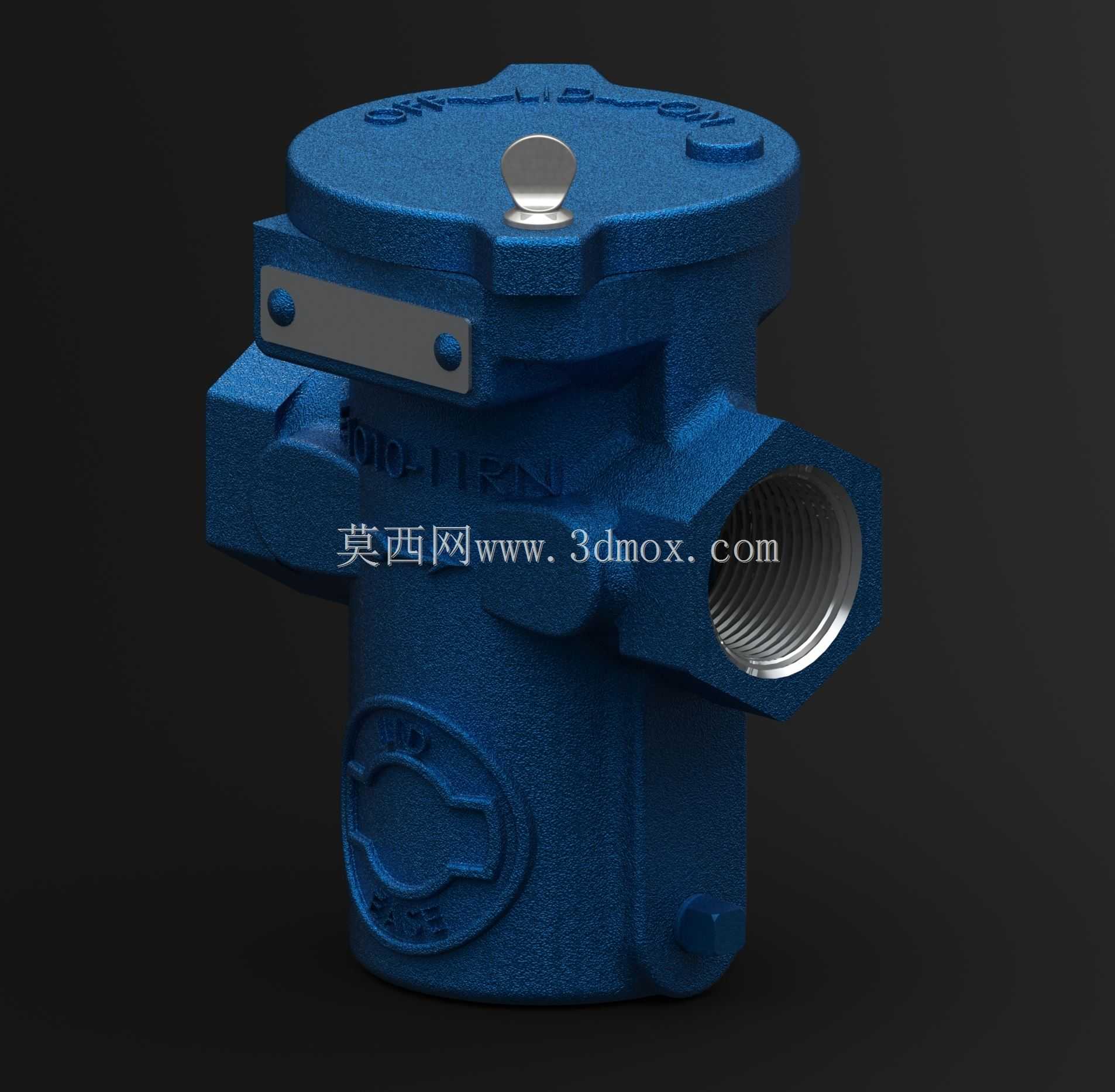

1英寸内螺纹连接篮式管路过滤装置

这款篮式过滤装置主要适配公称通径1英寸的工业管路系统，在给排水循环、液压动力回路、轻质油料输送、化工介质传输等场景中承担管路杂质拦截职能，避免管路下游的阀门、泵体、精密计量元件被焊渣、金属切屑、介质结垢颗粒等硬质杂质卡滞或磨损，是流体输送系统中保障下游设备运行稳定性的常用前置保护部件。从结构设计来看，装置采用角式直通流道布局，进出口为同轴线内螺纹结构，可直接与同规格的NPT或G类螺纹管路对接，安装时无需额外调整管路走向，能直接串接在水平敷设的管段上，顶部快开式压盖通过侧边的锁紧板与螺栓实现压合密封，日常清理内部滤篮时无需将整个阀体从管路上拆卸，仅需松开侧边锁紧螺栓即可掀开压盖取出滤篮清理截留杂质，大幅降低运维阶段的拆装工作量。阀体采用铸造成型的壳体结构，外部做了涂装防锈处理，壳体侧面预留的铭牌安装位可直接粘贴设备参数标识，进出口内螺纹加工精度满足常规管路密封要求，配合生料带或密封胶即可实现1.6MPa及以下压力等级的管路密封。滤篮采用冲孔网板加支撑骨架的结构设计，可根据实际输送介质的杂质粒径需求更换不同过滤精度的滤篮，常规配置的滤篮可拦截粒径1mm以上的固体颗粒，针对洁净度要求更高的液压系统场景，也可更换为更高精度的金属编织网滤篮。从安装边界来看，该装置的进出口中心距、阀体总高度、压盖开启所需的上部预留空间都经过合理规划，安装时仅需在阀体上方预留出足够掀开压盖取出滤篮的操作空间即可，无需在侧面预留过大操作位置，适合在管路排布紧凑的设备夹层、阀组间内安装使用。流道设计上做了圆滑过渡处理，介质进入阀体后会先向下冲入滤篮内部，经过滤网过滤后从侧面出口流出，这种流向设计可以让截留的大颗粒杂质自然沉降到滤篮底部，避免杂质持续贴附在滤网表面造成局部通流面积快速下降，延长单次清理的间隔周期，降低日常运维频次。壳体底部的加强筋结构既提升了铸造壳体的承压能力，也避免安装过程中磕碰造成壳体变形，顶部压盖的密封槽内嵌装耐油橡胶垫片，可适配矿物油、水基介质、弱腐蚀性化工介质等多种常见工业流体的密封需求，不会出现常规法兰连接过滤器长期使用后密封垫错位渗漏的问题。
