三英寸法兰连接篮式管道过滤装置

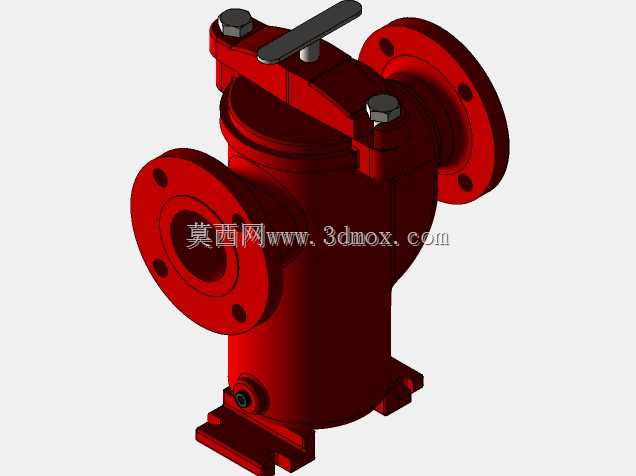

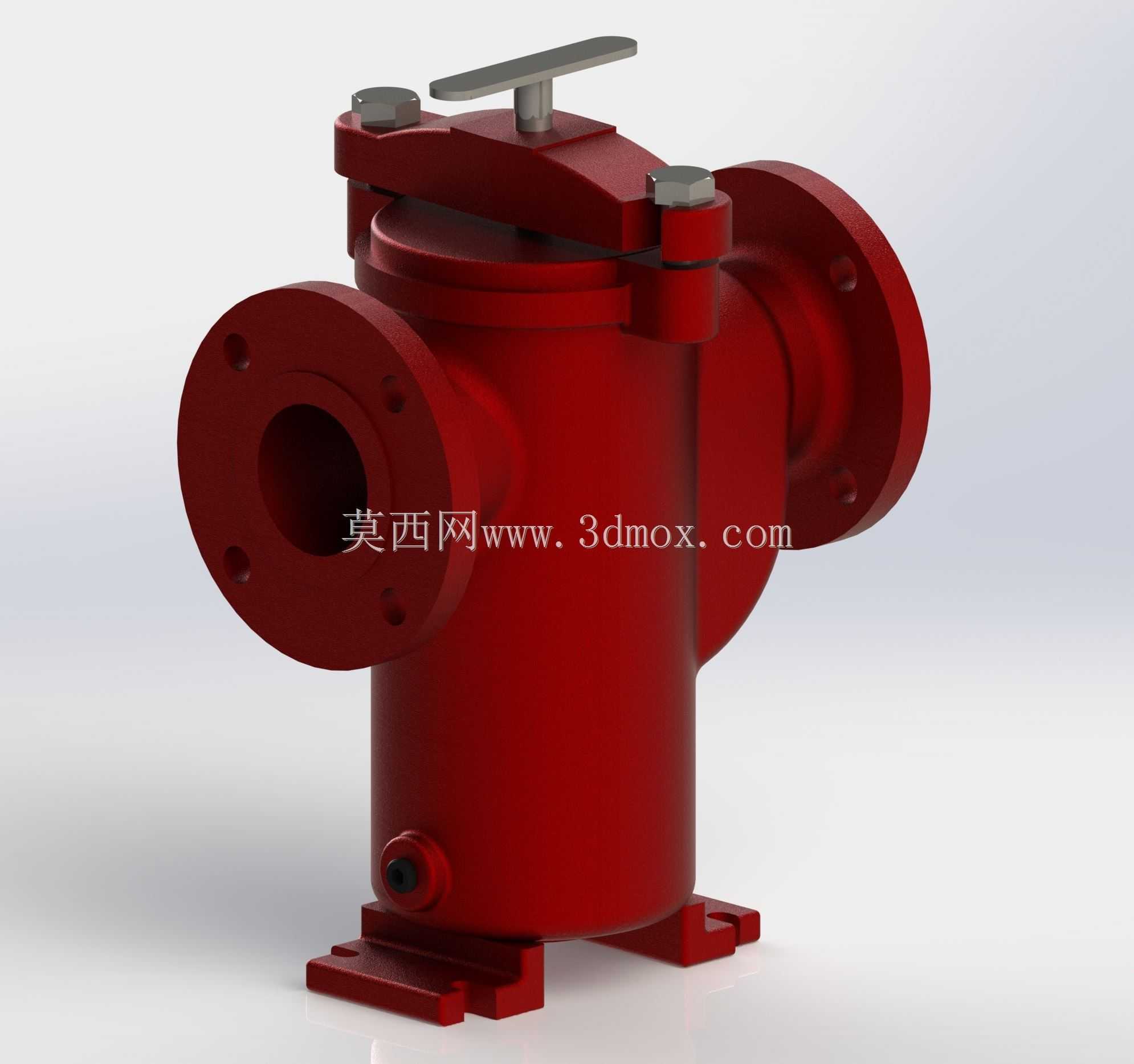

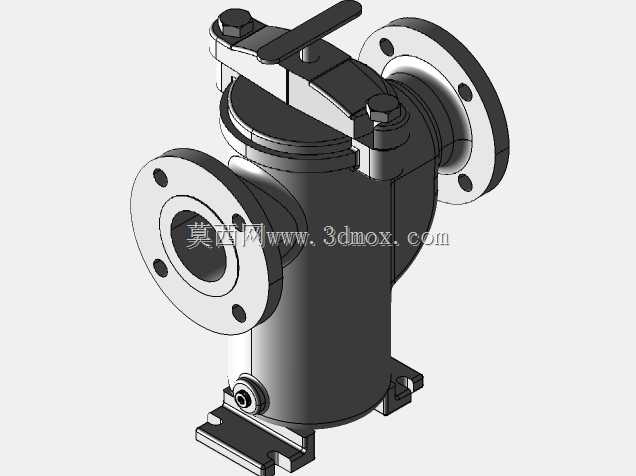

这款篮式过滤装置主要应用在工业流体输送管路中，承担管路内杂质拦截的核心作用，常见于化工循环水系统、燃油输送管线、暖通空调水循环回路、轻工原料输送管路等场景，安装在泵阀类设备的前端入口处，避免管路中的焊渣、金属碎屑、固体结块等杂质进入下游精密设备，造成阀芯卡涩、泵体叶轮磨损、换热管路堵塞等故障。从结构设计来看，装置采用筒体侧进侧出的法兰连接结构，两端法兰的螺栓孔位匹配同公称通径的国标管路法兰，安装时可直接与现有管线对接，不需要额外做变径转接，底部设置的带安装孔的支脚可以直接固定在管路支架或者设备基础上，抵消管路运行时产生的振动，避免设备自重对法兰连接面造成额外的弯矩载荷。快开式上盖采用吊环螺栓压紧密封，日常清理内部滤篮的时候不需要完全拆卸所有紧固件，松开顶部的T型手柄和两侧的压紧螺母就可以掀开上盖取出滤篮，相比传统螺栓紧固的封盖结构，能大幅缩短日常维护的停机时间，降低运维人员的操作强度。筒体底部设置的排污口可以在不停机或者低负荷状态下排出筒体积存的大颗粒杂质，减少开盖维护的频次。设计过程中充分考虑了流体的流道走向，进液口正对滤篮的侧腔，流体进入筒体后流速降低，大颗粒杂质依靠自重沉降到筒体底部，流体透过滤篮的网孔后从出液口流出，这种流道设计能减少滤篮的局部堵塞概率，降低整个管路的压损，避免因为过滤装置造成管路输送效率大幅下降。滤篮采用提篮式结构，边缘与筒体内部的支撑台阶贴合密封，避免杂质从密封缝隙处流到下游，滤篮的网孔规格可以根据实际输送介质的杂质粒径需求更换，适配不同的过滤精度要求。整个筒体的外形轮廓做了圆弧过渡，没有应力集中的直角结构，能承受管路运行中的水锤冲击，外部的加强筋结构在不增加筒体壁厚的前提下提升了整体刚性，控制设备整体重量的同时满足公称压力下的强度要求。安装时需要注意设备的流向标识与管路流体方向保持一致，支脚固定时要预留一定的热胀冷缩余量，避免管路温度变化时产生的热应力拉扯设备本体，上盖的密封垫片每次开盖维护后需要检查是否有破损，如有老化及时更换，保证密封面无泄漏。
