贴片式0805规格PTC自恢复保险丝结构

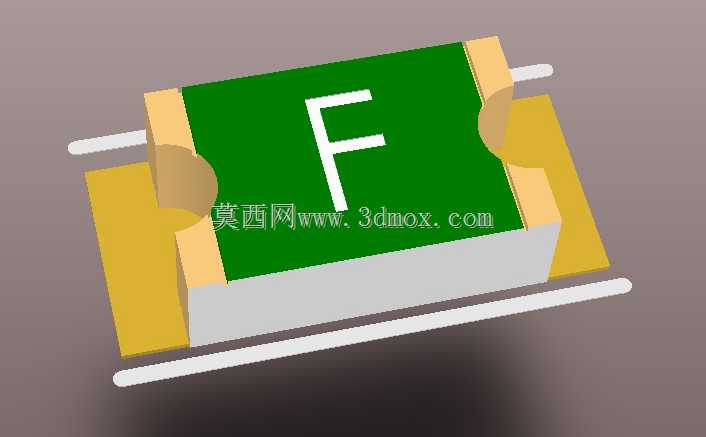

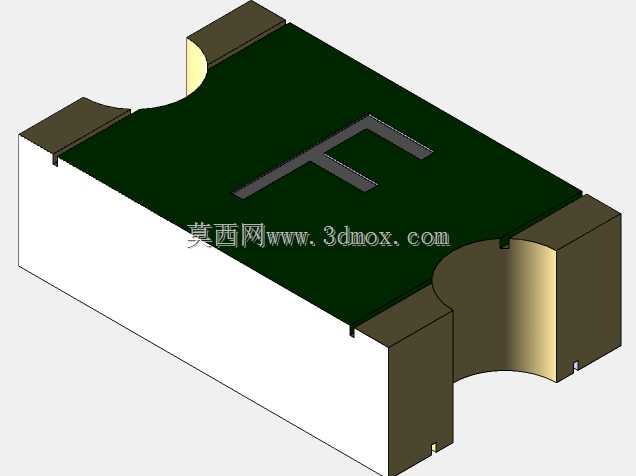

在消费类电子、工业控制板卡的PCB布局环节，0805封装的贴片PTC保险丝是板级过流保护的核心被动元件之一，这类元件常被布置在电源输入回路、外设接口供电支路中，当回路出现异常过流、温度超阈值时，元件自身阻值会快速跃升，将回路电流限制在极低水平，避免后端主控芯片、功率器件因过流烧毁，故障排除后元件可自行恢复低阻状态，无需人工更换，大幅降低板卡后期维护成本。从结构设计来看，这款0805规格PTC保险丝采用标准表贴封装尺寸，两端的金属焊接端采用对称式布局，端帽的厚度与宽度完全匹配SMT回流焊的工艺要求，可直接适配通用8mm编带供料器，无需定制吸嘴或供料模组，能直接接入现有SMT产线完成贴装，焊接端的镀层采用常规镍钯金结构，可兼容无铅回流焊的温度曲线，焊接后焊点的抗剪切强度满足IPC-A-610E的检验标准，不会出现虚焊、端帽脱落等工艺问题。元件主体的绿色阻焊层覆盖在高分子PTC基片表面，一方面起到绝缘作用，避免元件与周边走线、相邻元件出现短路风险，另一方面表面的标识位可清晰标注元件的规格参数，方便SMT产线的AOI光学检测环节识别元件方向与型号，避免错料、反贴问题出现。从安装边界来看，这款元件的本体高度控制在1.2mm以内，在PCB布局时，元件下方禁止布置走线与过孔，周边需预留至少0.3mm的爬电距离，避免焊接时锡膏连桥，同时在高压回路应用场景下，可根据实际耐压等级适当加大周边的安全间距。在建模过程中，需要严格还原端帽的圆弧过渡结构，避免直角结构导致的应力集中问题，同时要准确还原本体与端帽的装配公差，确保模型导入PCB设计软件后，不会出现与封装库尺寸不匹配的问题，方便结构工程师在做板卡堆叠时，提前预判元件与外壳、散热片等周边结构件的干涉风险。这类PTC元件的选型过程中，除了关注额定电流、触发电流参数外，封装尺寸的匹配度直接决定了板卡的生产良率，精准的三维模型可帮助硬件工程师在布局阶段就完成空间校验，减少后期打样的改板次数，尤其在高密度板卡设计中，0805封装的小尺寸优势可大幅节省板卡空间，在便携类电子产品的设计中应用十分广泛。
