多规格长半径90度SCH40对焊弯头

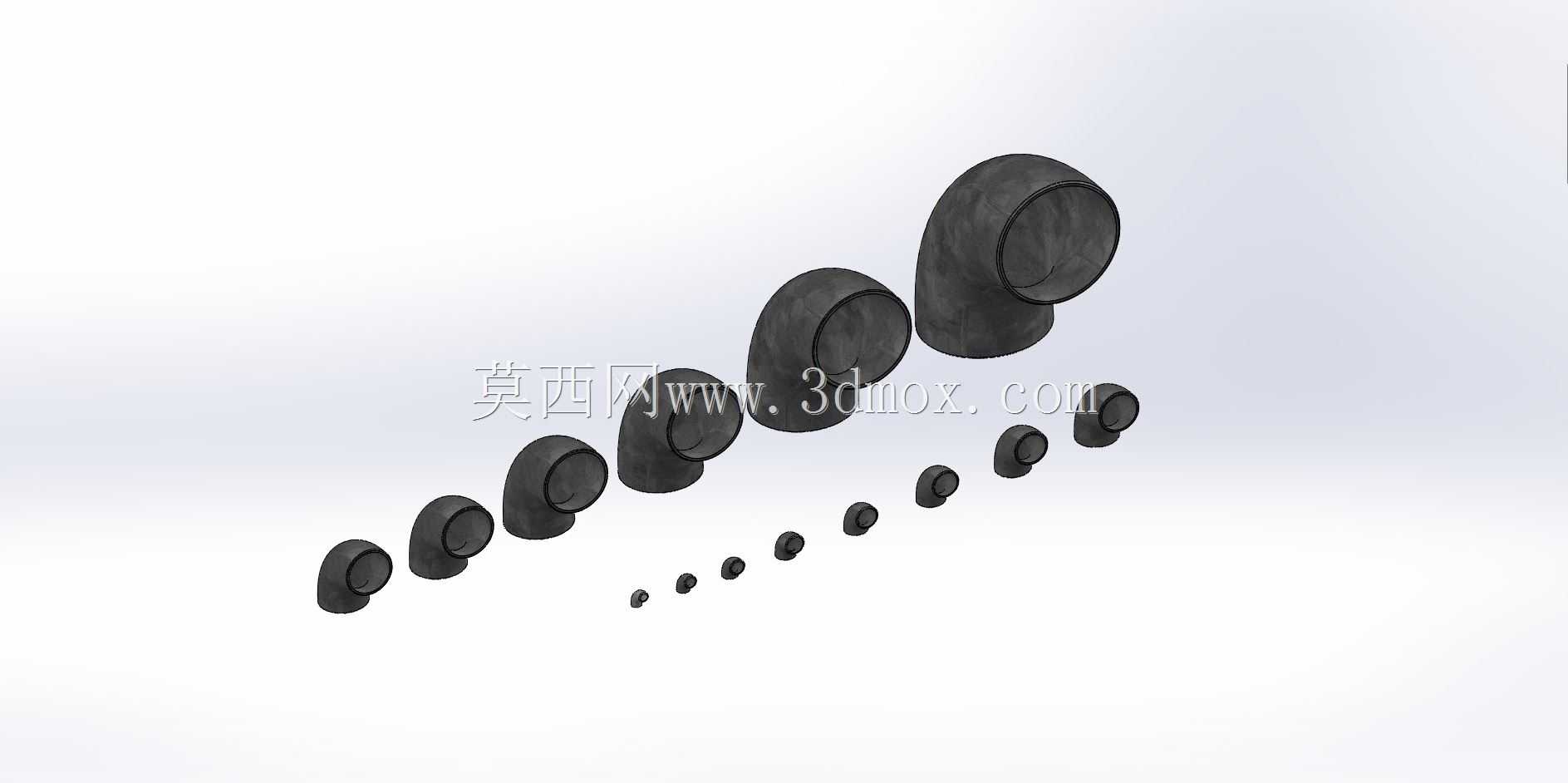

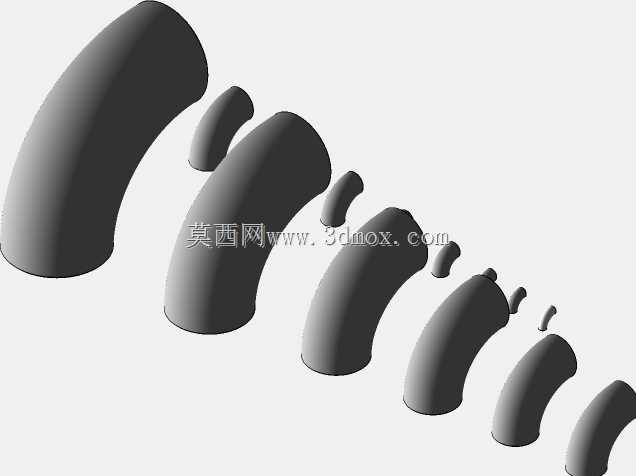

这套管件覆盖从3/8英寸到8英寸的全系列常用通径，全部采用长半径曲率设计，弯曲半径为公称通径的1.5倍，相比短半径弯头能大幅降低介质流经时的局部阻力，减少管路系统的压损，同时降低介质对弯管内壁的冲刷磨损，延长管路整体使用寿命。所有弯头均遵循ANSI B16.9标准的尺寸公差要求，两端为对焊连接端，坡口角度、钝边厚度完全匹配现场焊接工艺要求，安装时可直接与同压力等级的无缝钢管对接组焊，无需额外加工连接端。从实际工程应用来看，这类SCH40壁厚等级的长半径90度弯头，广泛应用在石油化工工艺管线、市政给排水泵站管路、工业循环水系统、压缩空气主管网等场景中，不同通径的弯头可对应不同流量的管路支路，比如小通径的3/8、1/2英寸规格多用于仪表引压管、小型气动设备的供气管路，中等通径的1英寸到4英寸规格多用于车间工艺支管、循环水支路，大通径的6英寸、8英寸规格则多用于主干管线的转向布置。设计过程中严格遵循等曲率弯曲的成型逻辑，弯管段的壁厚均匀性经过校核，弯曲段的最小壁厚满足SCH40对应的承压要求，不会出现弯曲外侧壁厚减薄过量导致的承压能力不足问题。弯头两端的连接端面与直管段的同轴度控制在标准允许范围内，现场组对时不会出现错边量超标的问题，能有效降低焊接施工的难度，减少焊口缺陷产生的概率。整套模型还原了不同规格弯头的外形比例，建模时统一了各规格的曲率中心定位基准，在做管路三维布线时，可以直接调用对应规格的模型完成管线转向布置，能快速校验管路安装时的空间占位，避免不同管线之间、管线与周边设备结构之间出现干涉问题。在管路系统的应力计算场景中，准确的弯头外形模型也能辅助工程师核算管线热胀冷缩时的位移补偿量，长半径弯头的柔性优于短半径弯头，在管路自然补偿设计中能更好地吸收管线的热变形量，降低管系对两端设备接口的推力，保护泵、阀类设备的接口密封不受损坏。
