工业线缆导向悬挂式电缆滑车结构

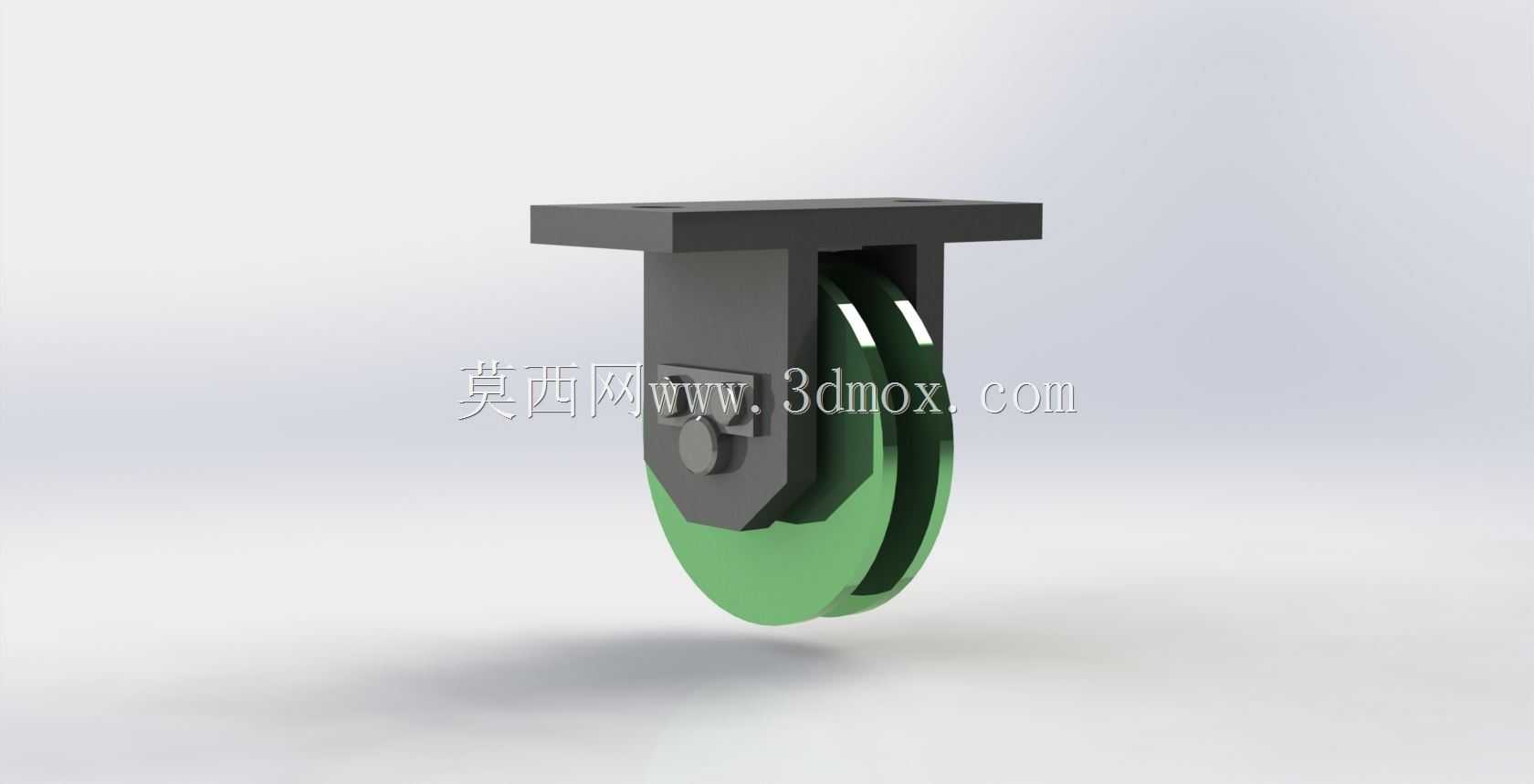

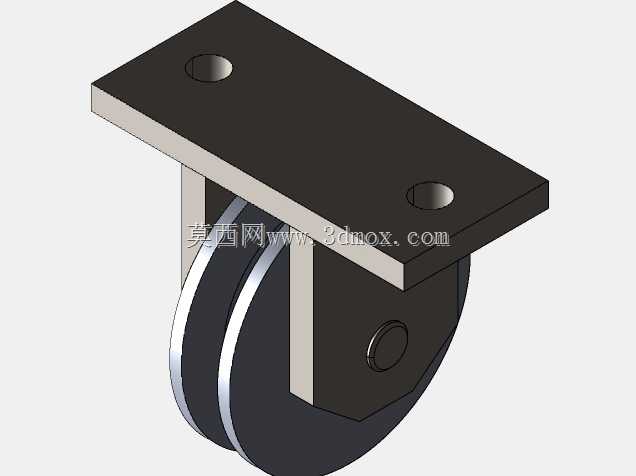

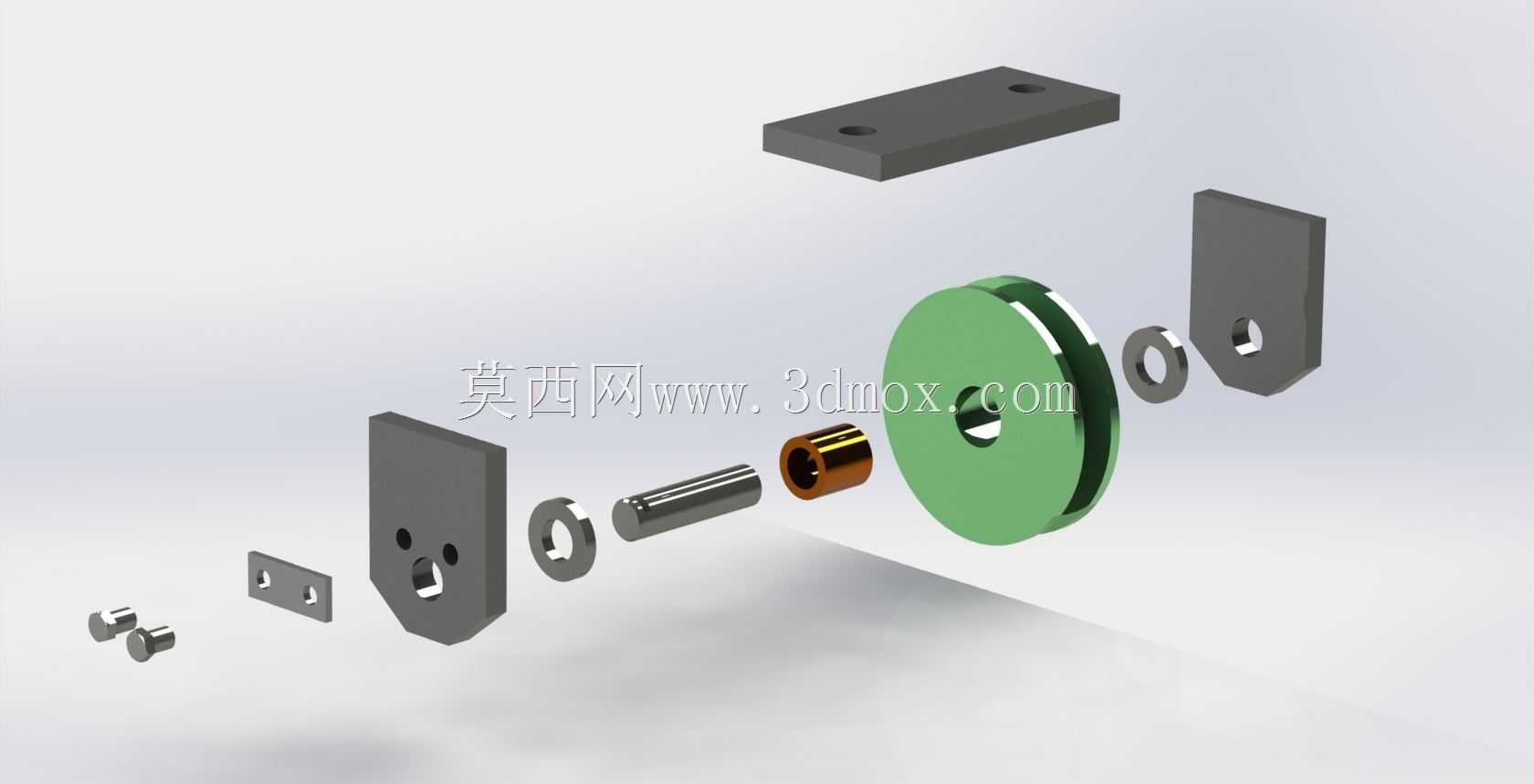

在车间起重设备、自动化生产线、移动巡检设备的长距离移动供电场景中，电缆滑车是承担线缆承托、导向功能的核心配套部件，这类部件的设计合理性直接决定移动供电系统的运行稳定性，一旦出现卡滞、脱线问题，轻则导致设备供电中断，重则拉断线缆引发生产安全事故。这款悬挂式电缆滑车采用顶部平板安装结构，安装面预留标准螺栓固定位，可直接适配工字钢、C型钢等常见的滑触线轨道型材，安装时无需额外加工转接支架，能够大幅缩短现场装配的调试周期。滑轮部分采用带凹槽的轮体结构，槽型弧度与常用圆截面电缆外径匹配，轮缘做了圆弧倒角处理，避免线缆滑动过程中被硬棱割伤绝缘层，轮体与支架之间采用销轴铰接结构，转动间隙控制在合理范围，既保证转动顺滑无卡滞，又不会因间隙过大导致运行过程中出现晃动窜动。支架部分采用一体化折弯成型结构，顶部安装板与侧支撑板之间无拼接焊缝，整体结构强度更高，能够承受常规移动供电场景下的线缆自重与动态拉扯力，侧支撑板内侧预留了足够的线缆容纳空间，可同时容纳多根动力线缆与控制线缆同步移动，不会出现线缆挤压堆叠的问题。设计过程中重点考虑了运行时的对中性，滑轮中心与顶部安装面的中心保持同轴，设备沿轨道移动时轮体能够始终贴合轨道滚动面，不会出现偏磨轮缘的问题，有效延长部件的实际使用寿命。安装边界方面，顶部安装板的孔位间距适配主流轨道的安装尺寸，整体垂向高度控制在紧凑范围，不会过多占用轨道下方的设备安装空间，侧方无突出结构，多台滑车并排布置时最小间距可控制在较小范围，适配短距离多弯段的轨道走线需求。实际应用中，这类滑车可配合拖令轨道使用，为桥式起重机、门式起重机、自动化立体库的堆垛机、移动涂装设备等提供稳定的线缆移动导向，轮体采用耐磨材质制作，长期运行磨损量小，日常维护仅需定期清理轨道内的杂物、检查销轴固定状态即可，无需频繁加注润滑脂，能够适应多粉尘、轻微油污的车间作业环境。
