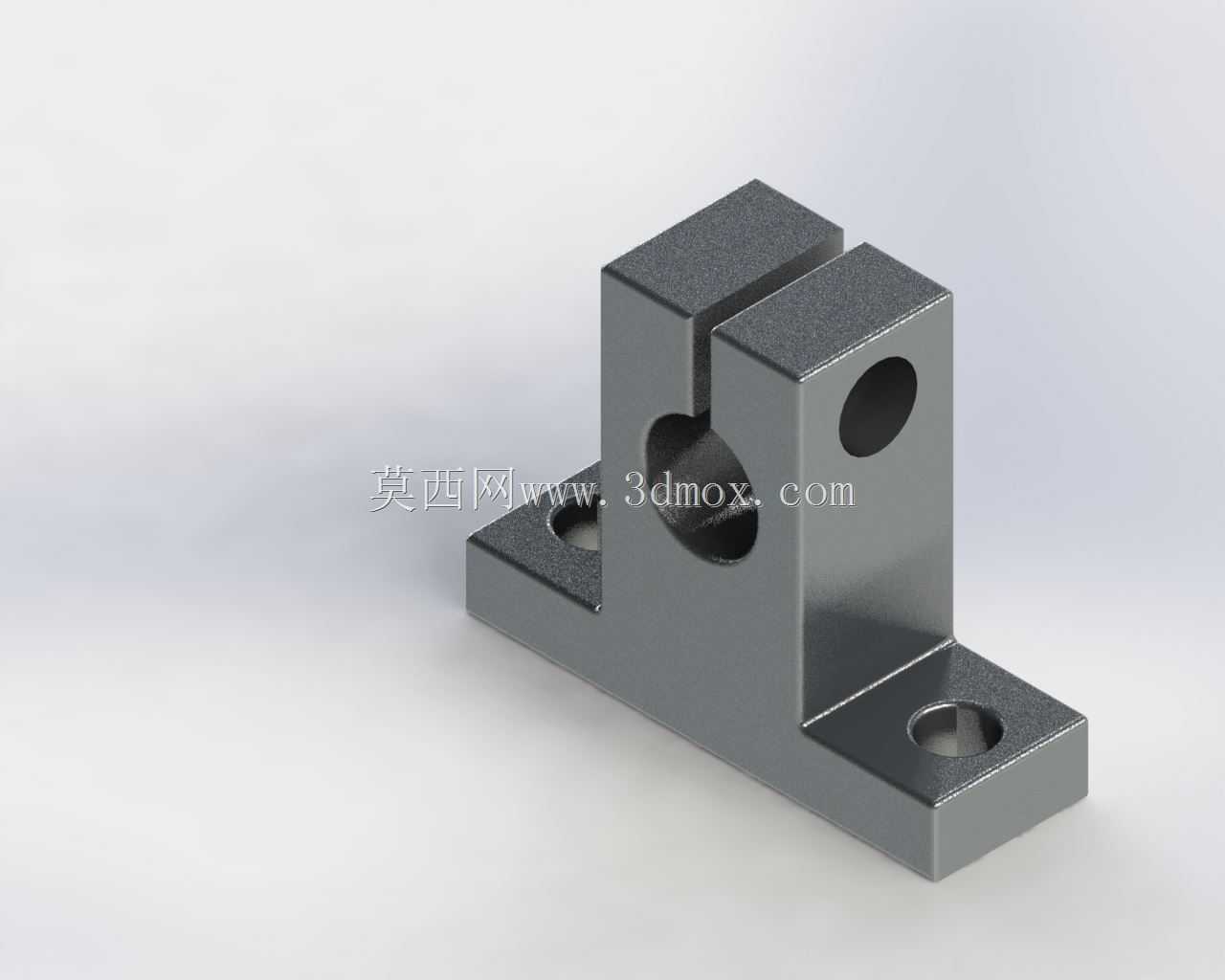

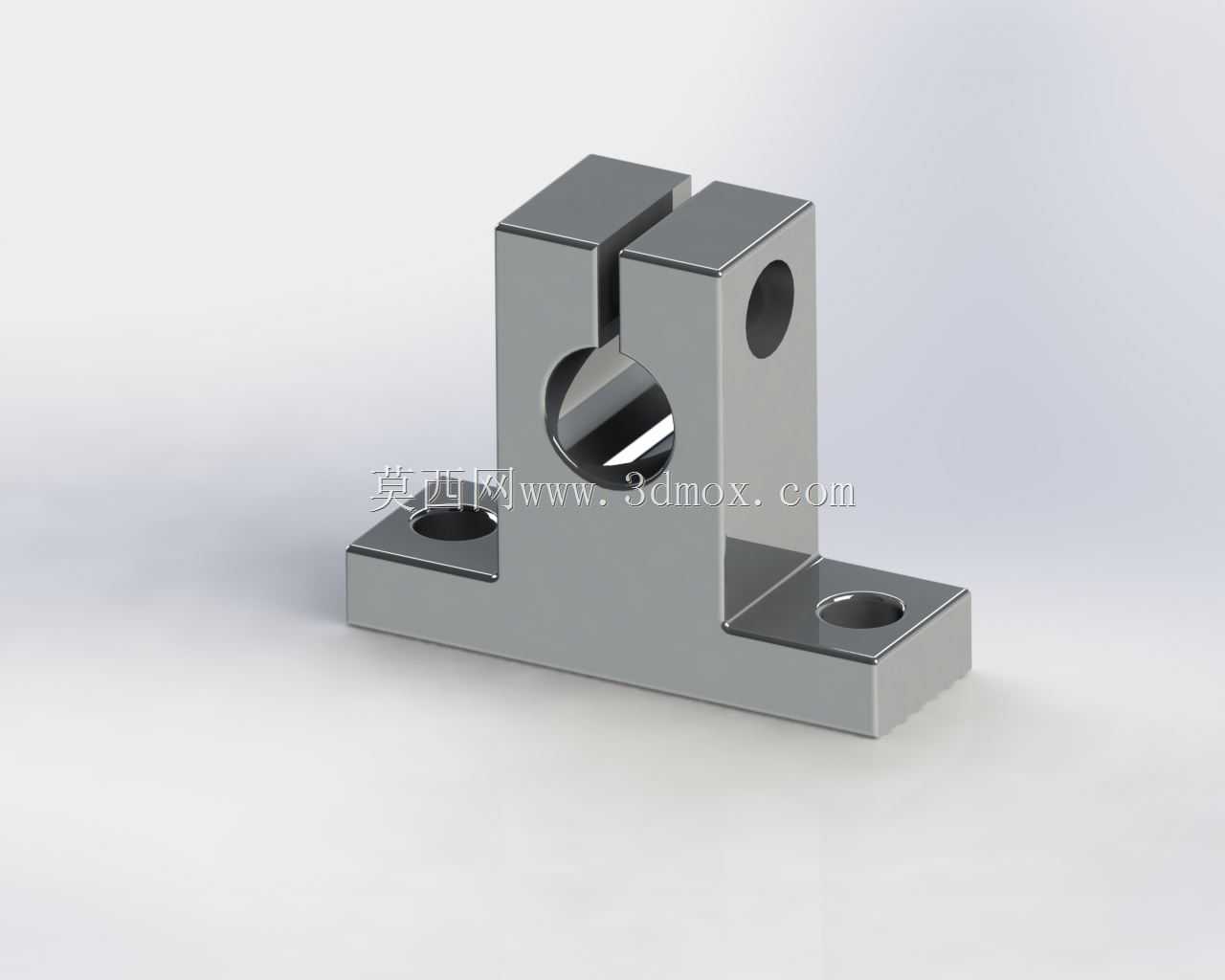

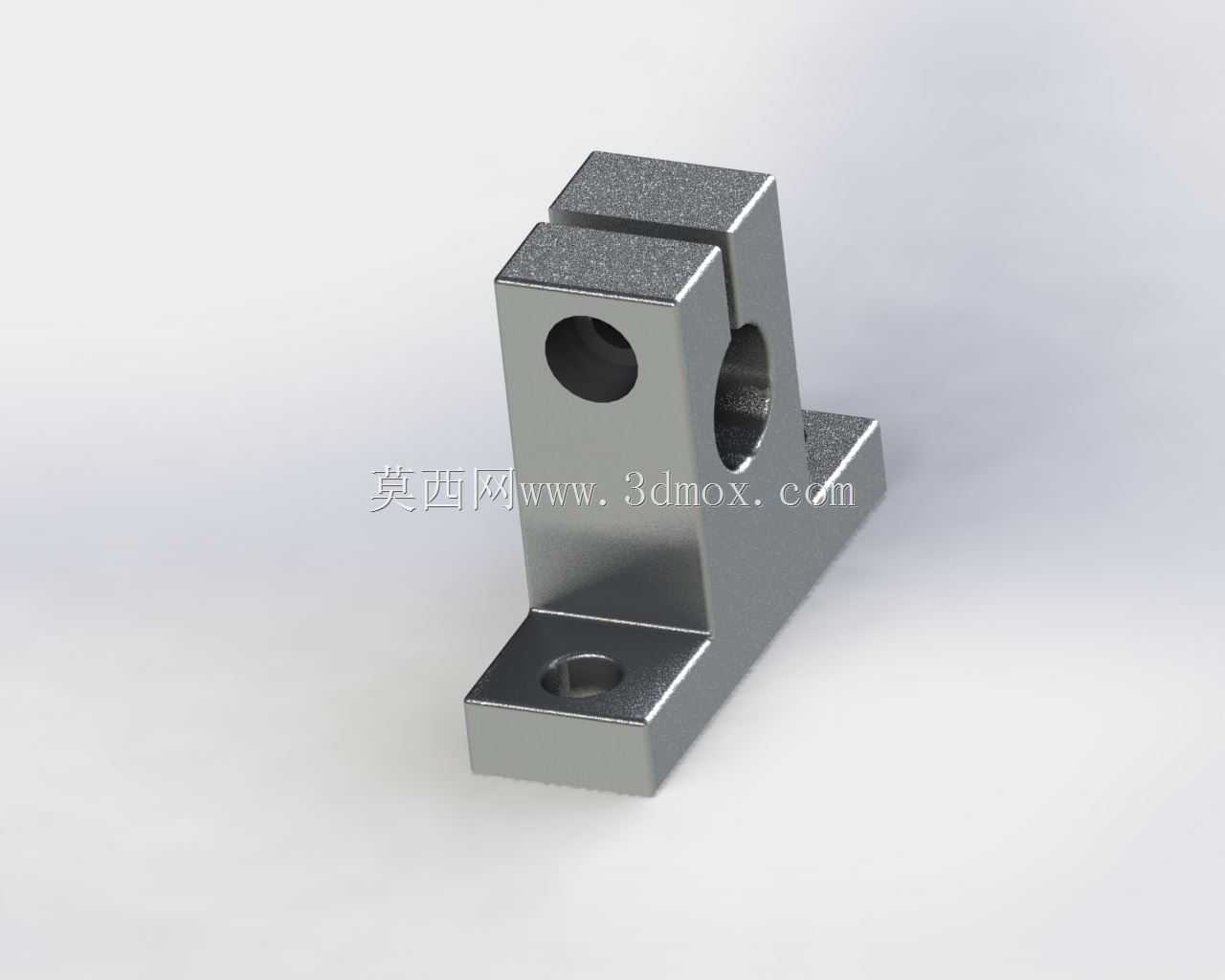

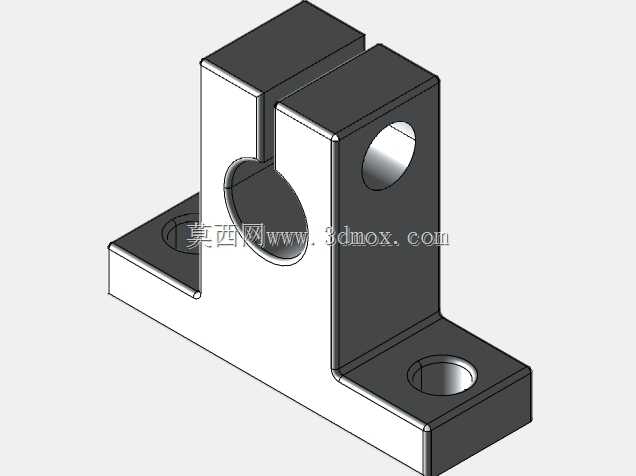

直线轴承用10mm立式导向轴支撑座

这款支撑件主要适配直径10mm的光轴与直线轴承配套使用，常见于各类轻载直线传动模组、小型自动化送料机构、检测设备滑移平台的导向系统中，承担光轴的径向与轴向定位作用，避免光轴在往复运动过程中出现挠度变形、偏移晃量的问题，保障直线运动的同轴度与运行平顺性。从结构设计来看，整体采用L型立式布局，底部为带两个安装沉孔的法兰底座，安装时可通过内六角螺栓直接固定在设备安装基板上，沉孔设计能够让螺栓头完全埋入座体平面，不会突出底座表面干涉其他部件排布，两个安装孔的孔距经过标准化匹配，适配常规10mm轴系的安装孔位规范，无需额外扩孔或调整孔位即可完成装配。上部的夹持段采用开缝式夹紧结构，侧面预留锁紧间隙，光轴穿入中心通孔后，可通过锁紧螺钉收紧开缝，将光轴牢牢抱紧，这种夹紧式固定相比顶丝固定的接触面积更大，抱紧力更均匀，不会在光轴表面留下顶丝压痕，也能避免长期往复负载下出现轴体滑移、位置偏移的问题。座体侧面还预留了一个横向通孔，可根据实际使用需求安装限位螺钉、传感器触发件或者辅助定位销，拓展使用场景。设计过程中重点考量了安装边界的适配性，底座的厚度、上部立臂的高度都经过受力校核，在满足10mm光轴支撑刚性要求的前提下尽可能压缩整体体积，不会占用过多设备内部安装空间，相邻部件排布时无需预留过大的避让间隙。中心夹持孔的轴线与底座安装面的垂直度经过公差管控，能够保证安装后光轴与安装平面的平行度，避免直线轴承运行时出现卡滞、磨损加剧的问题。实际选型使用时，需要注意匹配光轴的外径公差，夹持孔的内径公差按照过渡配合设计，既方便光轴穿入调整位置，锁紧后又能提供足够的夹持力，适用于行程较短、负载不大的直线运动场景，比如小型点胶机的滑移轴支撑、电子元件检测设备的导向轴固定、小型移栽机构的轴端支撑等工况，能够有效简化轴系的安装固定流程，降低现场装配的调整难度。
