硝基高速赛车主轴装配结构设计

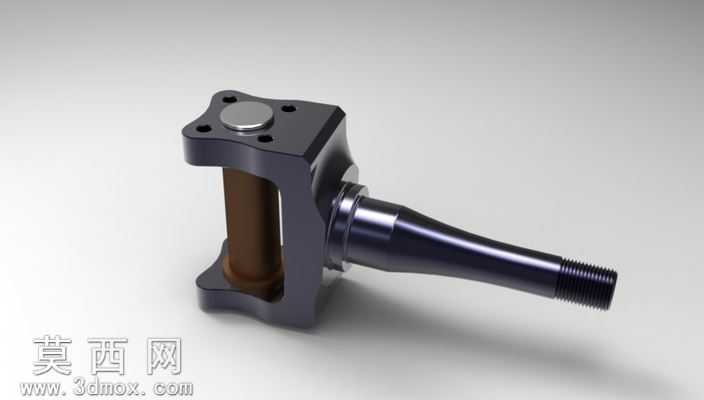

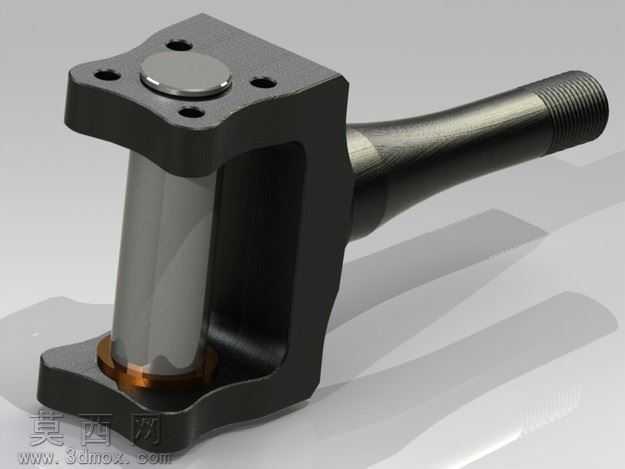

本作品为硝基高速赛车配套的主轴装配三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先梳理主轴装配的功能逻辑：作为赛车动力传递与轮端连接的核心部件，需同时满足高转速下的结构强度、同轴度精度以及装配兼容性要求。建模过程中先完成核心主轴本体的特征绘制，从端部螺纹段开始，依次构建锥面过渡段、轴承配合轴颈、叉形安装座的结构，每一段轴径的尺寸公差、过渡圆角都严格参照高速轴类零件的设计规范，避免应力集中问题。针对叉形安装端，通过拉伸、切除、阵列特征完成四个安装孔的精准定位，保证安装面的平面度要求，同时在安装座内部预留轴衬的配合腔体，腔体的尺寸与轴衬的外径做过盈配合参数设置，还原真实装配的配合关系。轴衬零件单独建模后通过装配约束完成与主轴的配合，添加同轴度、贴合面的配合约束，确保装配后无干涉问题。渲染阶段采用金属材质为主的材质方案：主轴本体赋予高光亮面金属材质，模拟调质处理后合金钢的表面质感，调整材质的反射率、粗糙度参数，还原金属表面的细腻反光效果；轴衬部分赋予深棕色非金属耐磨材质，与金属主轴形成明确的材质区分，清晰展现装配结构的层次；安装座的顶面金属封盖单独赋予哑光金属材质，突出不同零件的功能分区。场景搭建采用简洁的浅灰色渐变背景，添加柔和的环境光与定向补光，在零件下方投射柔和的阴影，增强模型的立体感与真实感，同时避免多余的场景元素干扰结构展示。设计思路上围绕高速赛车的使用工况展开，主轴的锥面过渡段采用大圆弧过渡设计，降低高转速运转时的应力集中风险，端部螺纹段的长度、牙型参数匹配赛车锁紧螺母的标准规格，叉形安装端的孔位布局对应赛车转向节的安装接口，轴衬的设计充分考虑耐磨性能与润滑需求，整体装配结构在满足功能要求的前提下尽可能做轻量化处理，去除非受力区域的多余材料，适配赛车对零部件重量的严苛要求。建模过程中对所有配合面做了干涉检查，确保各零件装配后无重叠、无错位，完整还原主轴装配的真实结构，可用于后续的工程图导出、运动仿真模拟以及结构有限元分析，为硝基高速赛车的传动系统设计提供精准的三维模型参考。
