蒸汽引擎配套油缸结构三维设计

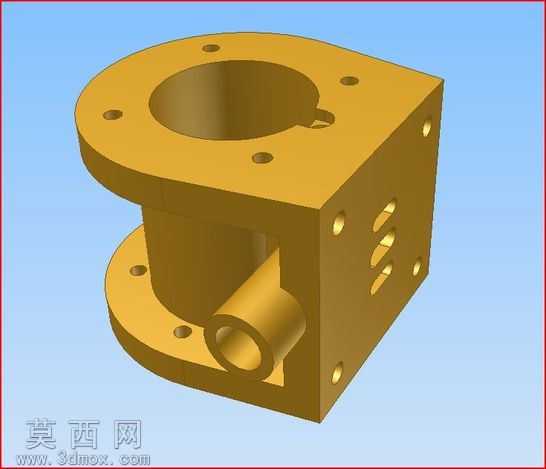

本作品为蒸汽引擎配套的油缸结构三维设计，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先以基准坐标系定位核心腔体的中心轴线，依次绘制上下法兰盘的截面轮廓，通过拉伸凸台命令生成法兰基体，再对法兰盘上的安装孔位执行圆周阵列操作，保证各孔位相对中心腔体的同轴度与位置精度，符合机械装配的公差设计要求。核心腔体部分采用抽壳与布尔运算结合的方式构建内部通腔，同时在腔体侧部设计侧向通油接口，通过拉伸与倒角命令完成接口的管路连接结构，保证接口与主腔体的连通性无结构干涉。模型侧面的多组调节槽结构采用切除拉伸命令逐组生成，槽位的排布角度与深度经过尺寸校核，匹配蒸汽引擎运行时的油路调节与装配定位需求。材质渲染阶段为模型赋予黄铜金属材质，调整材质的粗糙度与金属度参数，还原金属零件的哑光金属质感，同时添加环境光遮蔽效果，清晰呈现各结构的衔接层次，法兰边缘、孔位边角处添加0.2mm的工艺倒角，既符合实际机械加工的工艺要求，也避免渲染时出现尖锐边角的失真问题。设计过程中遵循液压元件的结构设计规范，上下法兰的安装孔位尺寸、侧向接口的通径、主腔体的壁厚均经过参数化校验，保证各部分结构的强度满足蒸汽引擎的工作压力需求，整体模型采用单文件步长保存，结构树特征清晰可编辑，可直接用于后续的装配干涉检查、工程图导出以及虚拟装配仿真，完整还原了蒸汽引擎油缸的实际结构形态与设计细节，兼顾了结构合理性与展示效果。
