汽车制动器转换用推拉式行程开关结构

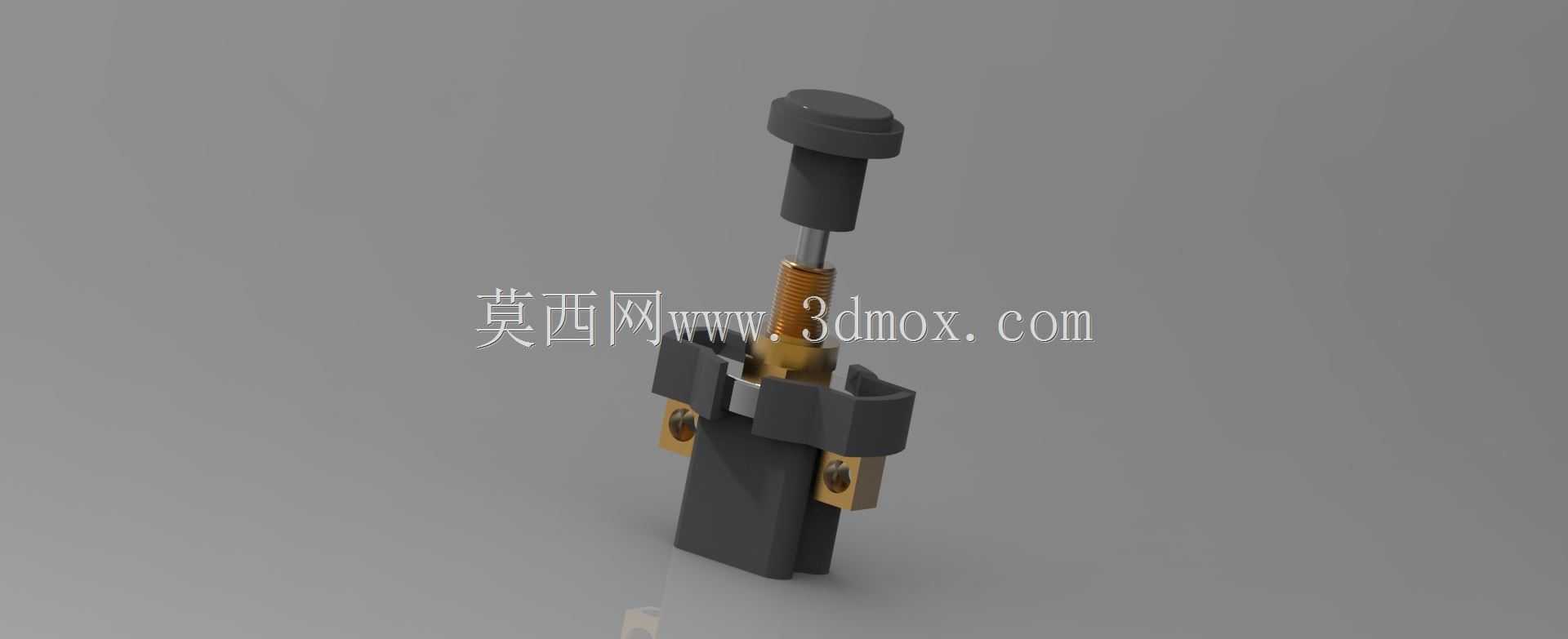

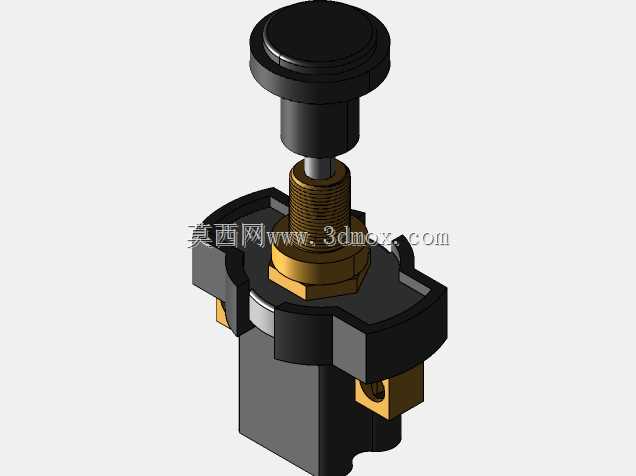

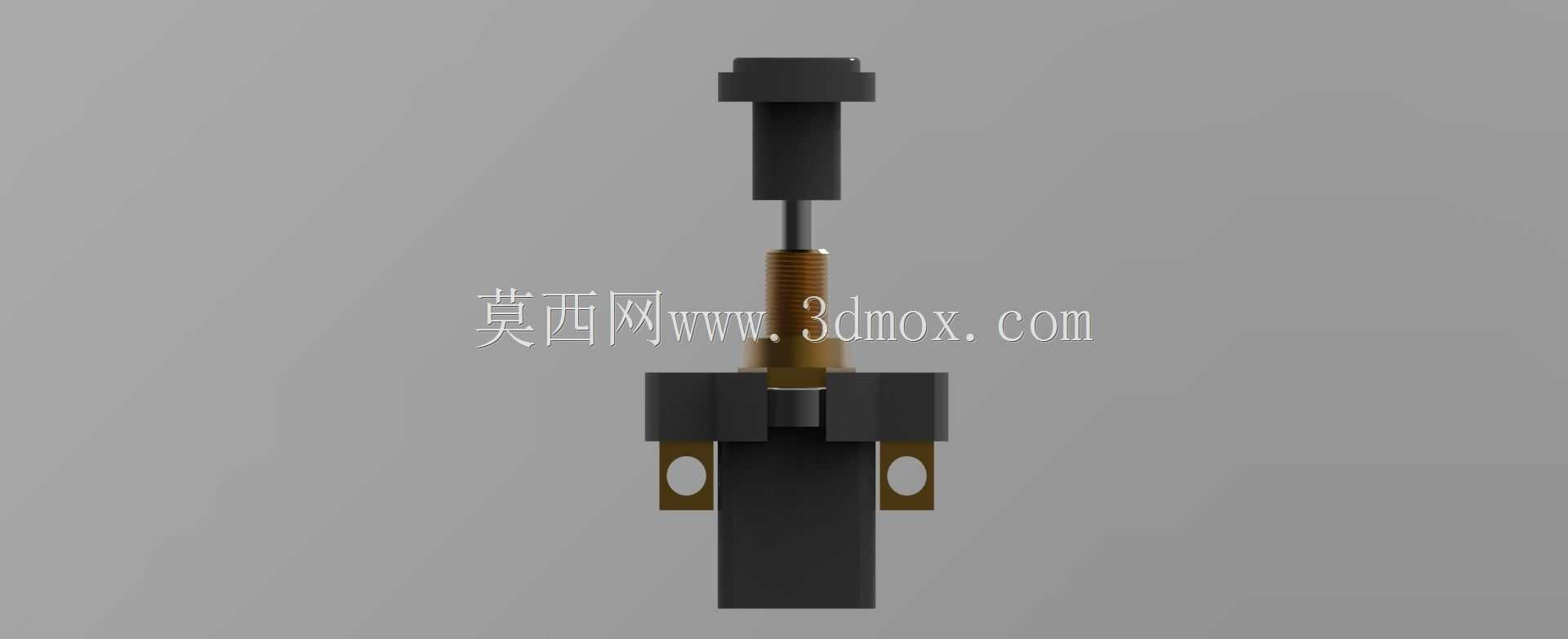

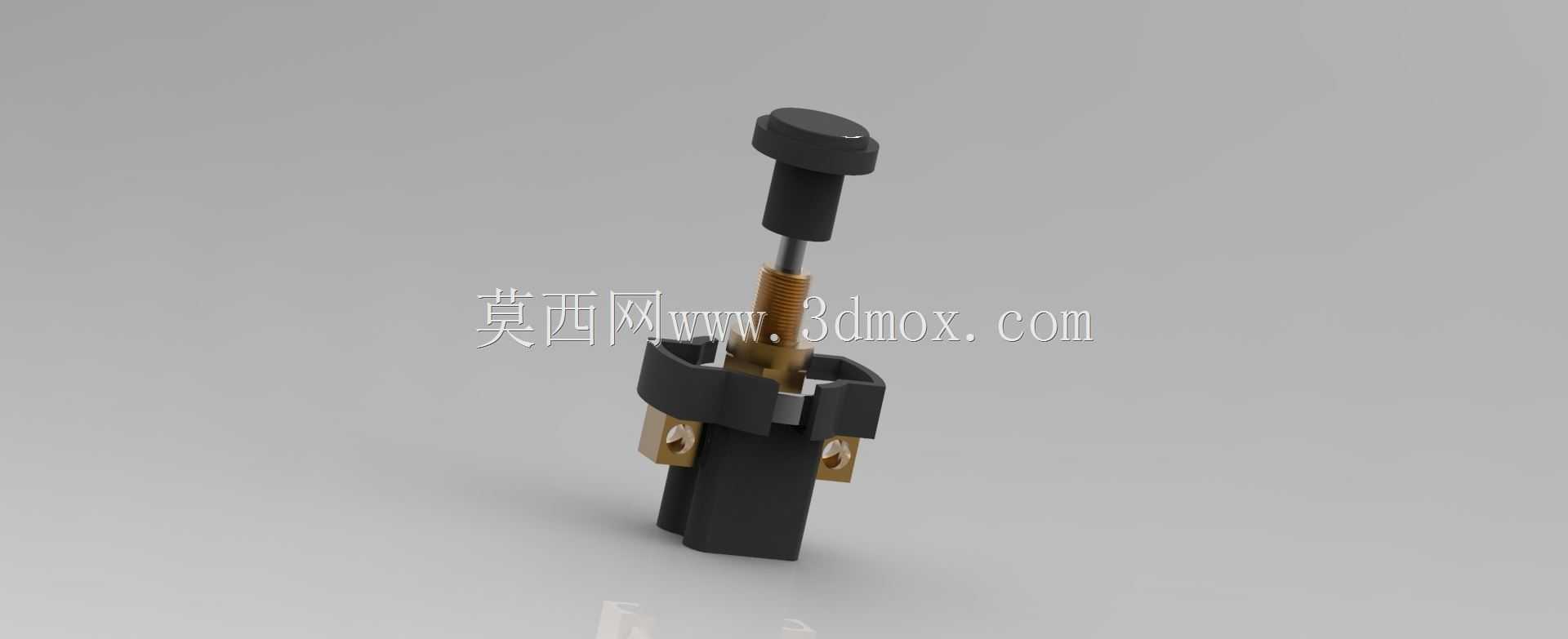

在商用车与乘用车辆的制动系统回路中，这类推拉式行程开关承担着制动状态信号转换、行程位置触发的核心作用，通常布置在制动踏板机构旁、驻车制动拉索联动端或者制动主缸的旁通安装位，当驾驶员踩下制动踏板或者拉起驻车制动手柄时，开关的推杆会随联动机构产生轴向位移，到达设定行程阈值后触发内部触点通断，将机械动作转化为电信号传递给整车ECU，进而控制制动灯点亮、制动辅助系统介入、驻车状态锁止等关联动作。从结构设计逻辑来看，这款开关采用轴向推拉的动作形式，推杆部分做了分段式设计，顶端的按压帽采用防滑的圆柱凸台结构，方便手动调试时的按压操作，中间的金属杆段做了表面防锈处理，配合内部的复位弹簧实现动作后的自动回位，避免长期往复动作出现卡滞。下部的主体基座采用绝缘耐高温的工程塑料材质，两侧预留了铜质接线端子的安装位，端子旁设置了定位卡槽，安装时可以直接卡入车身钣金的预留安装孔，不需要额外设计复杂的固定支架，能适配多数车型的通用安装位。安装边界方面，开关整体的轴向总长度控制在常规车用开关的通用尺寸范围内，主体基座的截面尺寸匹配行业通用的安装开孔规格，推杆的有效行程覆盖了制动踏板从自由状态到全制动状态的位移区间，不会出现行程不足导致信号触发滞后，也不会因为行程过长导致开关内部结构被顶坏。设计过程中特意在推杆与基座的衔接位置增加了防尘密封结构，避免车辆行驶过程中带入的泥沙、水汽进入开关内部造成触点氧化接触不良，中部的金属固定卡箍可以调整开关的轴向安装位置，适配不同车型制动联动机构的安装间隙差异，不需要针对单一车型重新开模，能覆盖多数通用车型的制动信号采集需求。这类开关的触点部分采用了耐大电流的银合金触点，能承受制动灯回路的瞬时冲击电流，长期频繁通断也不会出现触点烧蚀的问题，复位弹簧的弹力经过调校，既不会因为弹力过大导致制动踏板的脚感变重，也不会因为弹力过小出现回位不及时导致的制动灯常亮故障。在三维建模过程中，各部件的配合公差按照车用电气开关的通用公差等级设定，活动部件之间预留了合理的配合间隙，既保证动作顺畅，也不会出现旷量过大导致的触发位置偏移，安装孔位、端子位置都符合车用零部件的通用规范，可以直接导入整车装配模型中做干涉检查，也能作为开关类零部件设计的参考结构，帮助结构工程师快速完成同类产品的方案迭代，减少重复建模的工作量。
