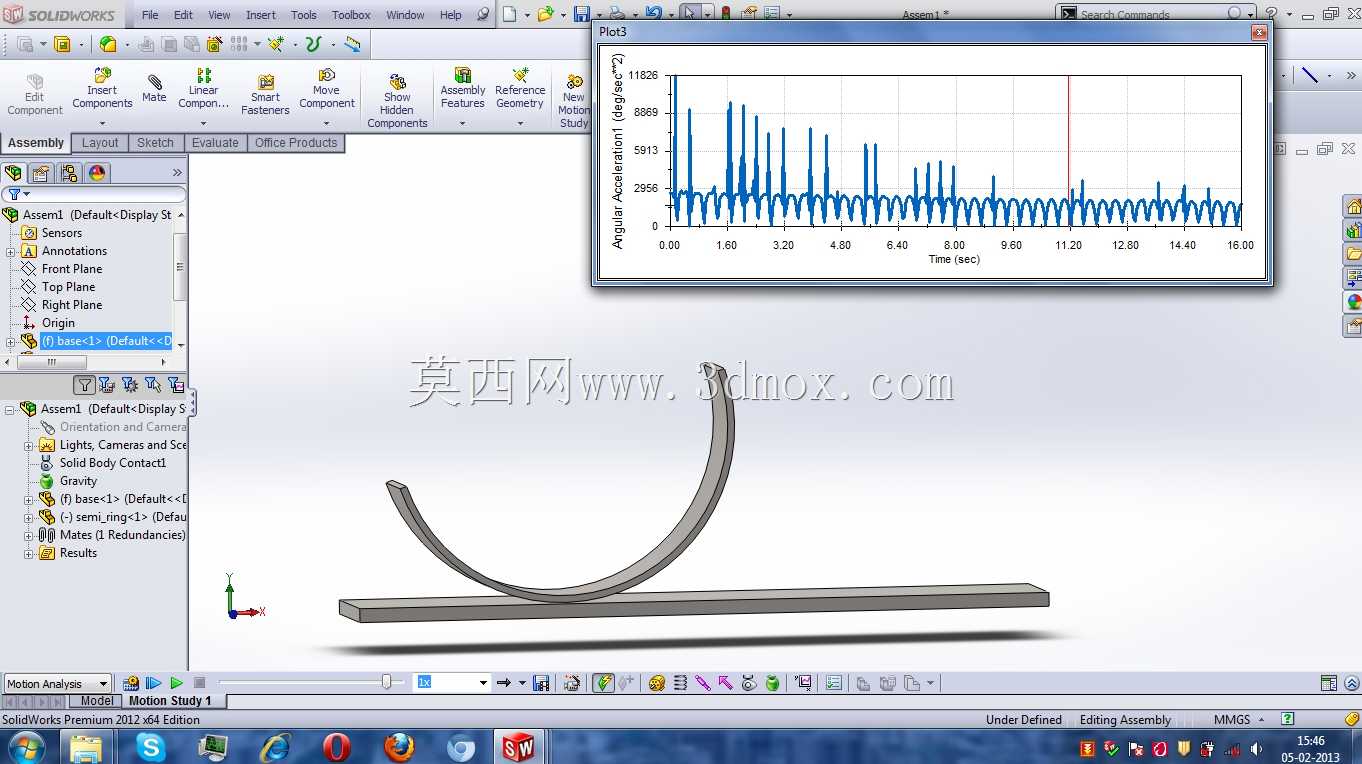

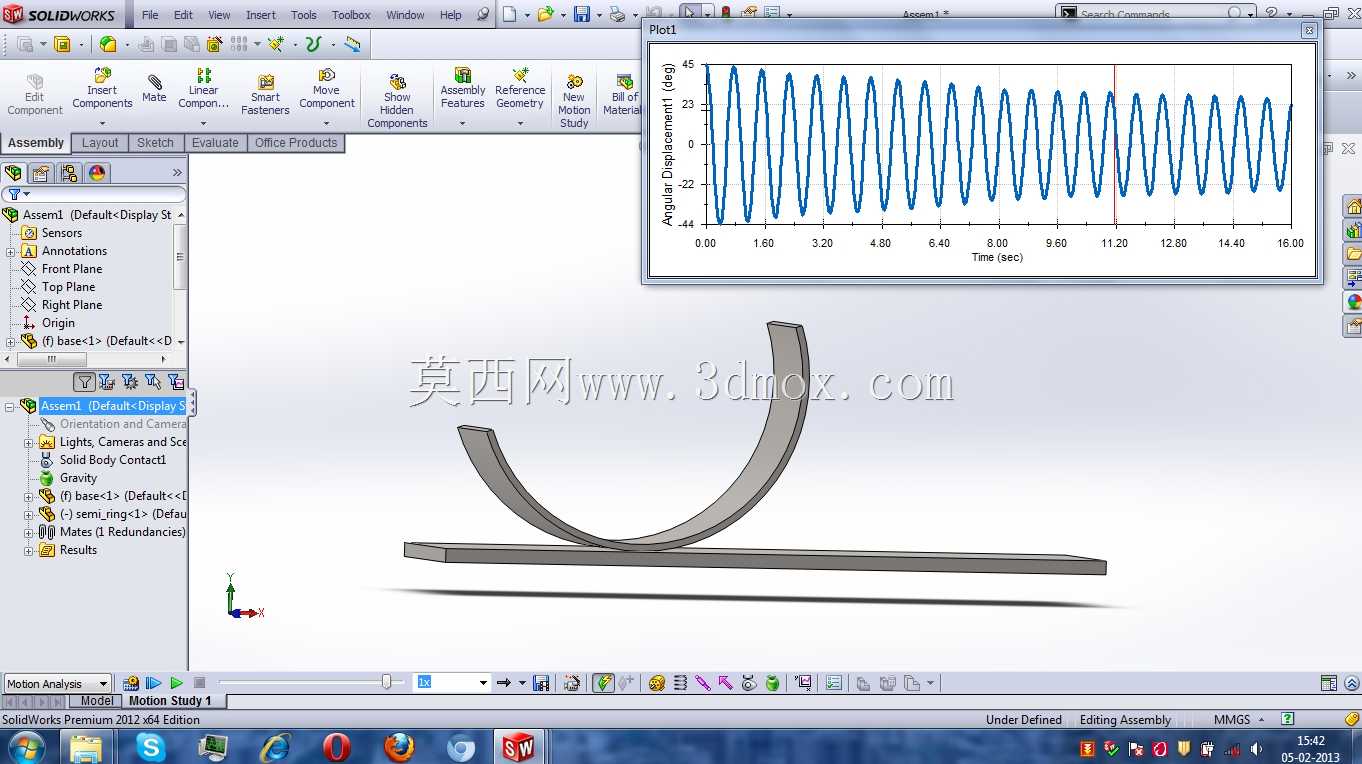

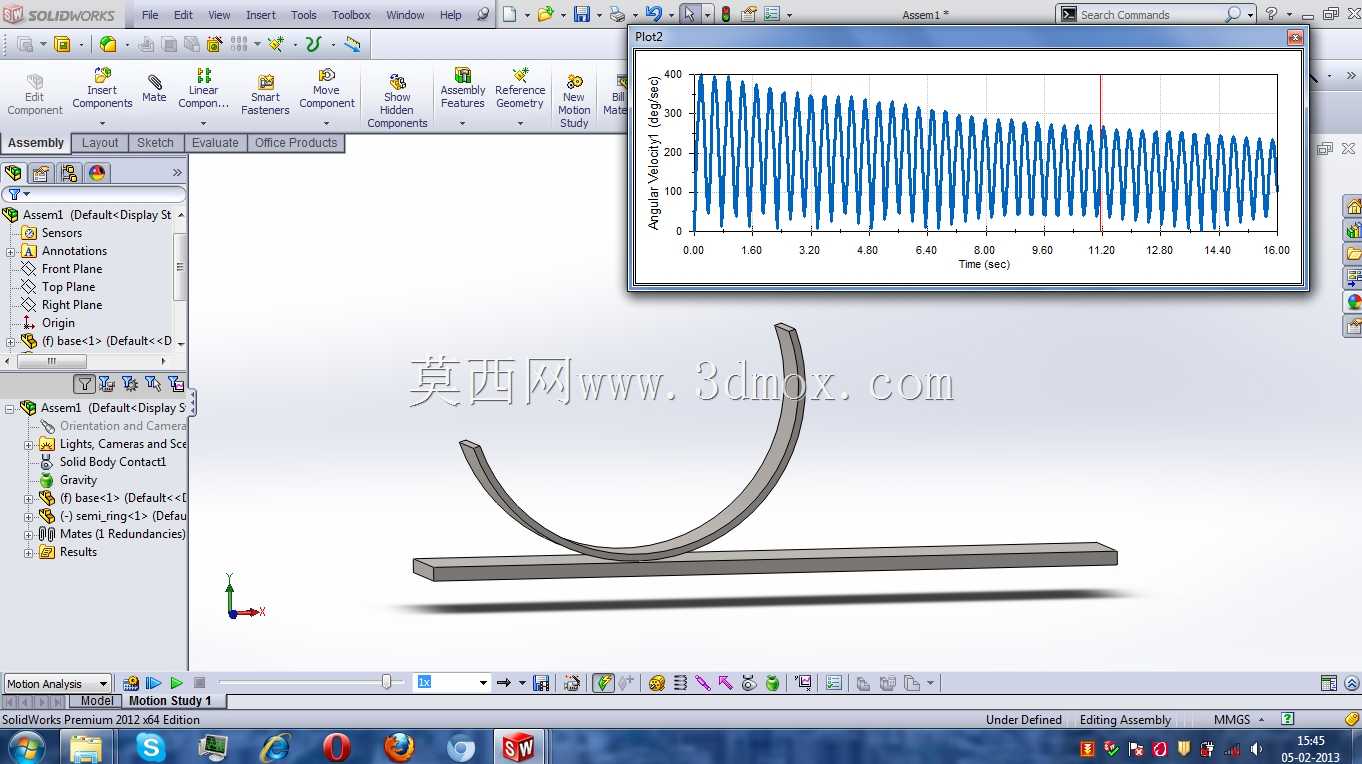

半环形构件振动频率分析仿真结构

在通用机械零部件的振动特性验证环节，这类半环形构件的频率仿真分析是结构可靠性校核的关键步骤，不少需要做动态响应验证的设备都会用到这类弧形支撑结构，比如输送线的弧形导向支撑、小型振动设备的弹性限位构件，都需要提前掌握构件的固有频率特性，避免工作工况下出现共振失效。做这类结构的设计时，首先要明确安装边界，底部平直段是整个构件的安装基准，需要和安装基面完全贴合，安装孔位的排布要避开弧形段的应力集中区域，弧形段的壁厚设计不能完全照搬等厚结构，要结合频率仿真的结果做局部壁厚调整，靠近平直段连接的位置应力幅值更高，可适当增加壁厚，弧形顶端的位移量最大，要控制壁厚在合理范围，避免整体刚度过高导致固有频率偏离设计区间。从实际应用场景来看，这类半环结构常作为弹性支撑件使用，比如在小型分选设备的振动轨道旁做限位缓冲，或是在精密检测设备的隔振模块里做辅助弹性元件，工作过程中会持续承受周期性的交变载荷，如果固有频率和设备的工作频率重合，会快速出现疲劳裂纹，甚至直接断裂失效，所以前期的频率仿真必须覆盖实际安装约束条件，不能只做自由状态下的频率计算。设计过程中要先确定安装边界的约束形式，底部平直段如果是采用螺栓锁紧固定，仿真时就要把安装孔位置设置为完全固定约束，弧形段的自由端要根据实际受力情况添加对应方向的载荷，模拟工作时的接触受力状态。外形尺寸方面，平直段的长度要比弧形段的外径宽出至少两个安装位的距离，保证安装后不会出现悬臂式的固定缺陷，弧形段的曲率半径要结合实际安装空间调整，不能和周边的运动部件出现运动干涉，半环的开口高度要满足最大振动位移量的要求，预留足够的形变空间，避免振动过程中弧形段触碰基面出现卡滞。做频率分析的时候，要重点关注前几阶的振型，第一阶振型通常是弧形段沿垂直基面方向的往复振动，这也是最容易和设备工作频率耦合的振型，设计时要把这一阶的固有频率调整到设备工作频率的1.5倍以上，或是低于工作频率的0.7倍，错开共振区间。表面处理的选择也要结合振动工况，如果是在有粉尘的工况下使用，表面要做硬化处理，减少振动过程中的磨损失效，如果是在有腐蚀介质的环境里使用，要提前做防腐涂层，避免表面出现腐蚀凹坑成为疲劳裂纹的起始点。这类半环结构的连接位置是整个结构的薄弱点，平直段和弧形段的过渡位置要做足够大的圆角过渡，减少应力集中，不能直接采用直角连接，否则在持续振动下很容易在过渡位置出现断裂。
