高精度啮合式传动齿轮组三维设计作品

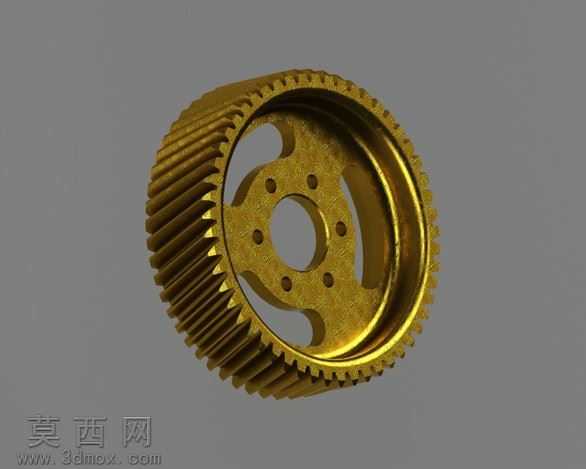

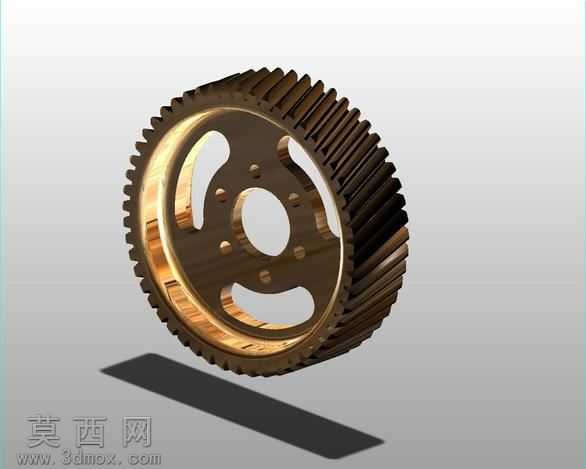

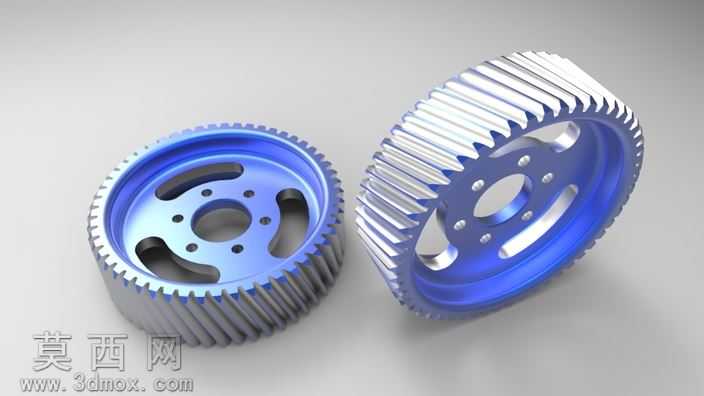

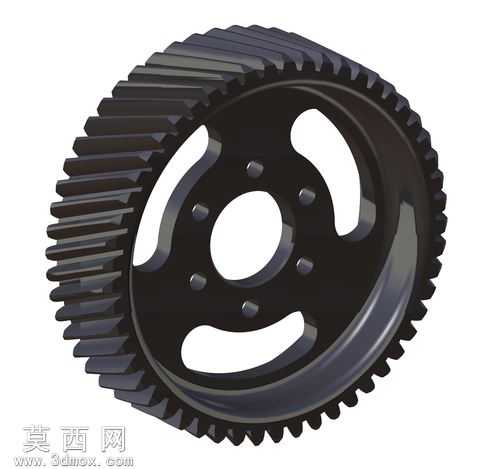

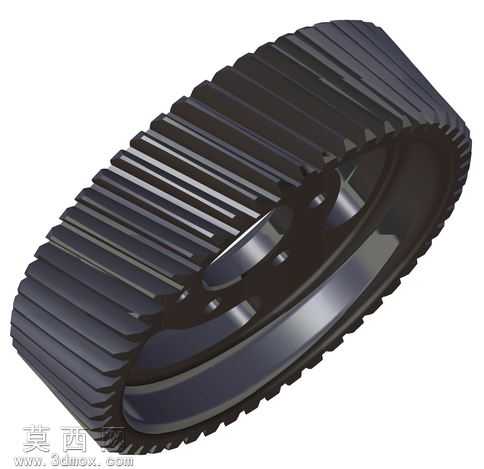

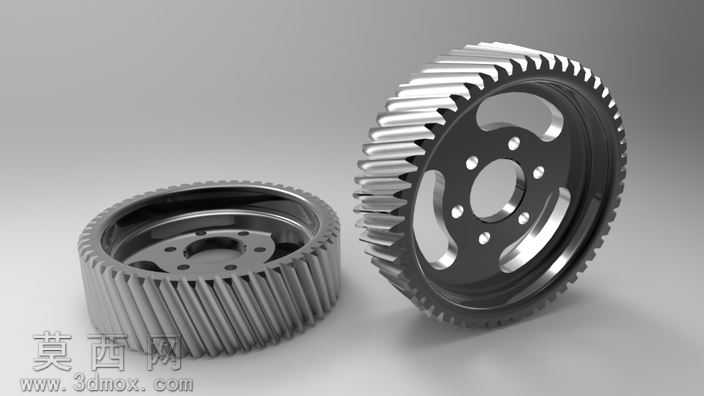

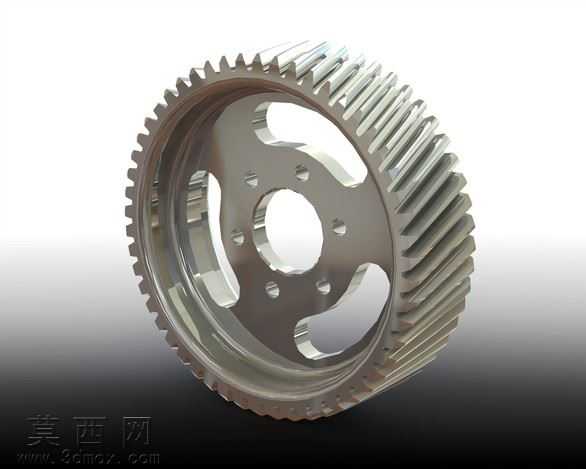

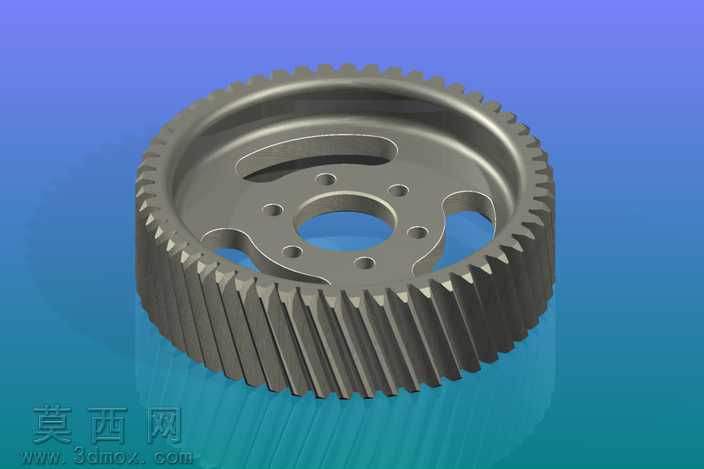

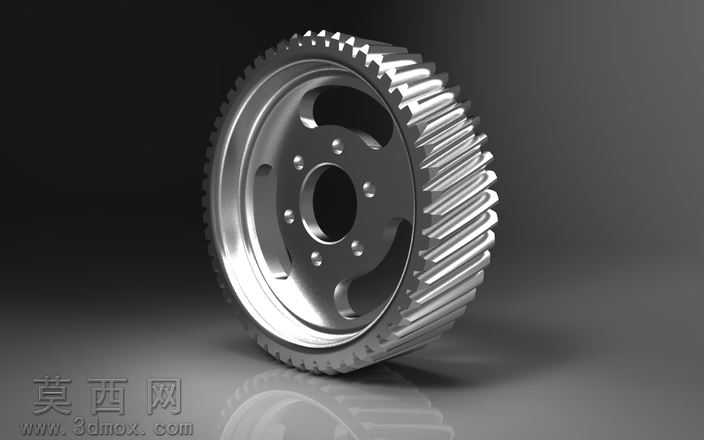

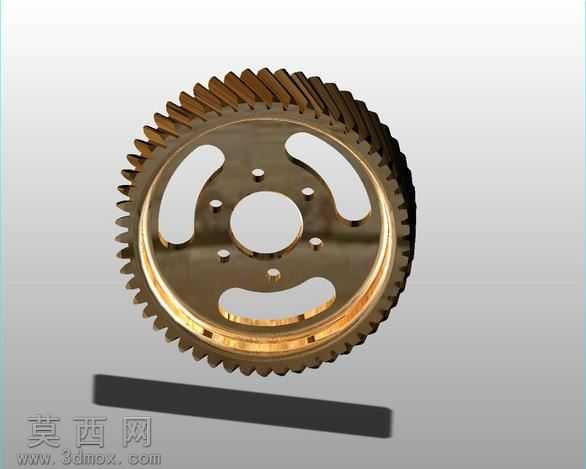

本作品为一对适配啮合的传动齿轮组三维模型，建模过程严格遵循机械设计中齿轮传动的参数规范，首先通过参数化草图绘制完成齿轮渐开线齿廓的精准绘制，确保齿形符合标准模数、压力角的设计要求，避免啮合传动过程中出现卡滞、传动比失准的问题。建模阶段先完成单个齿轮的基体特征构建，针对内齿圈结构的齿轮，通过拉伸、切除特征完成内齿形的阵列排布，同时对齿轮中部的减重孔、安装定位孔进行精准定位，保证孔位的同轴度与位置度符合装配要求；针对外啮合的斜齿结构齿轮，通过螺旋扫描、圆周阵列的方式完成斜齿齿形的构建，还原斜齿轮传动平稳、承载能力强的结构特性。材质与渲染环节，为齿轮赋予了高强度合金结构钢的材质属性，调整金属材质的粗糙度、反射率参数，还原钢制零件经机加工后的金属光泽与细腻质感，对齿面部分做了轻微的高光处理，体现齿面精加工后的表面质量，对齿轮端面的安装孔边缘做了微小倒角的细节处理，还原真实机械加工的工艺特征。结构设计上，两个齿轮的齿距、模数参数完全匹配，可实现无侧隙的精准啮合传动，其中内齿圈结构可适配行星传动场景的装配需求，带减重孔的外斜齿轮可有效降低自身转动惯量，提升传动系统的响应速度，齿轮中部的中心孔与定位小孔可满足与传动轴、紧固件的装配要求，整体结构兼顾了传动强度与轻量化设计的需求。设计过程中反复校验了齿形的啮合干涉情况，通过软件的干涉检查功能排除了齿面碰撞、装配错位的问题，确保模型可直接用于装配仿真、运动模拟以及后续的工程图导出、加工生产参考，完整还原了工业传动场景中常用齿轮副的结构特征与细节工艺。
