移动式甘蔗榨汁作业设备结构设计

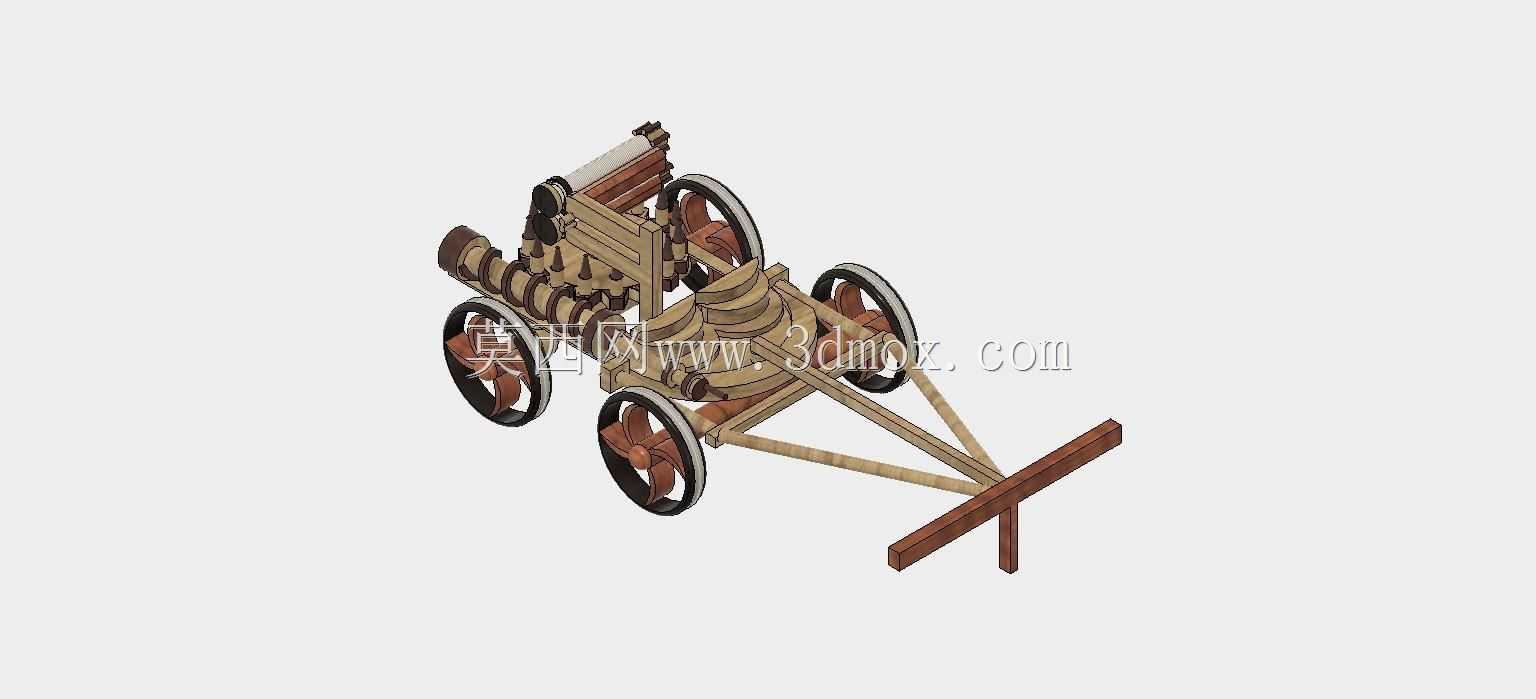

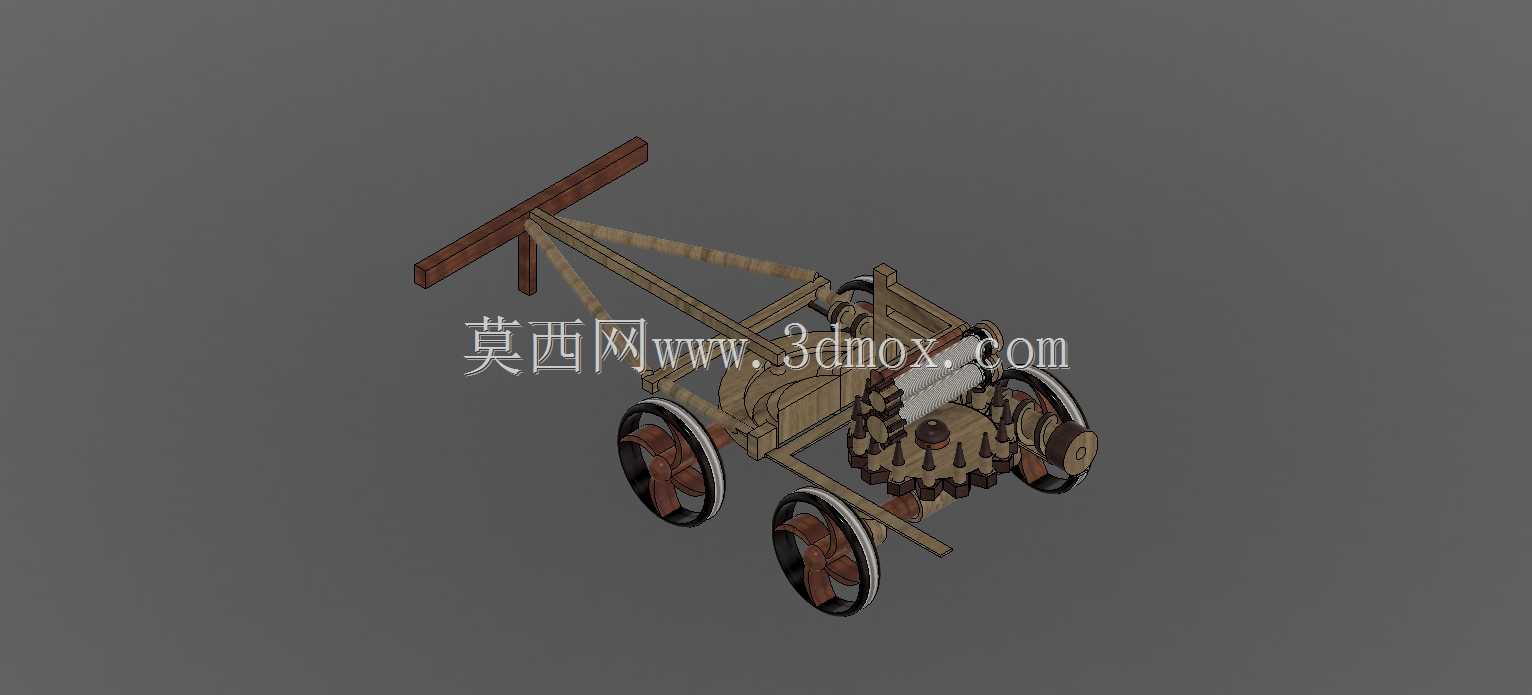

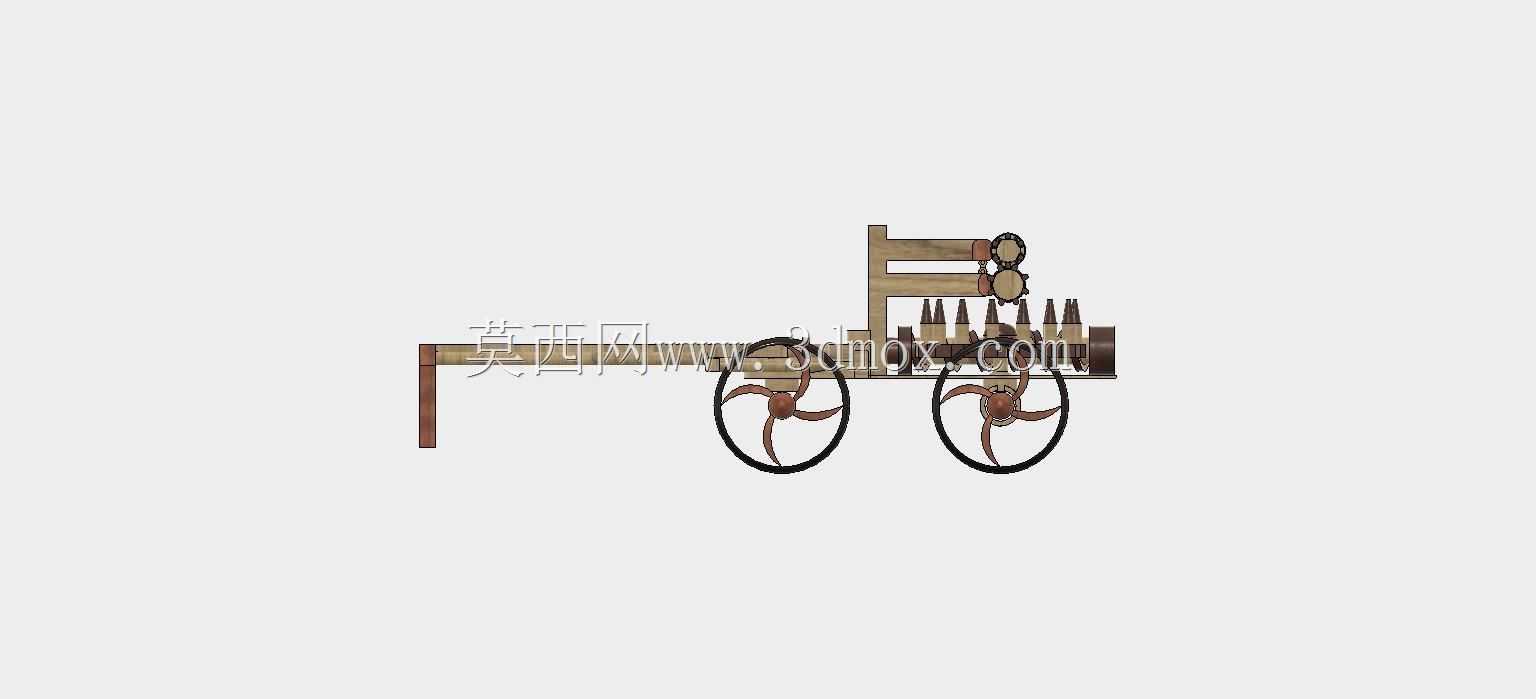

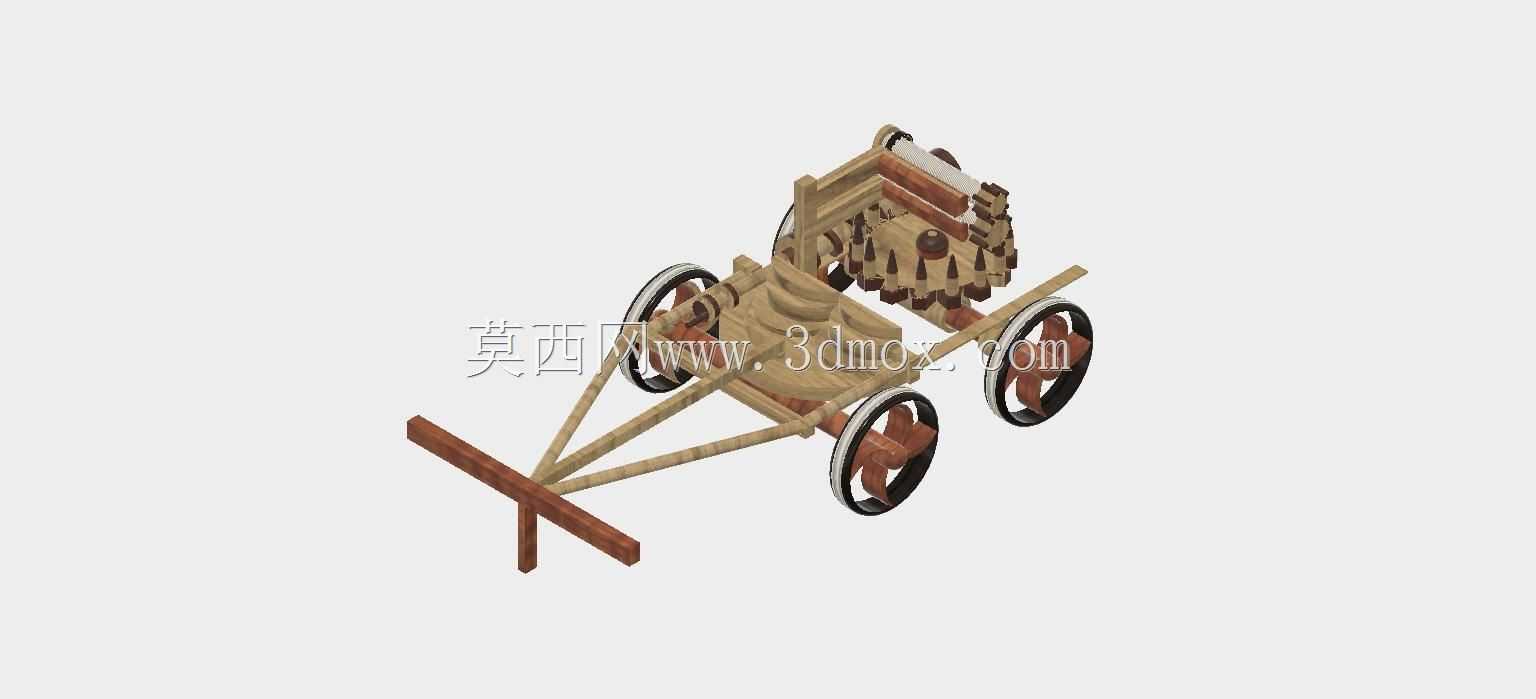

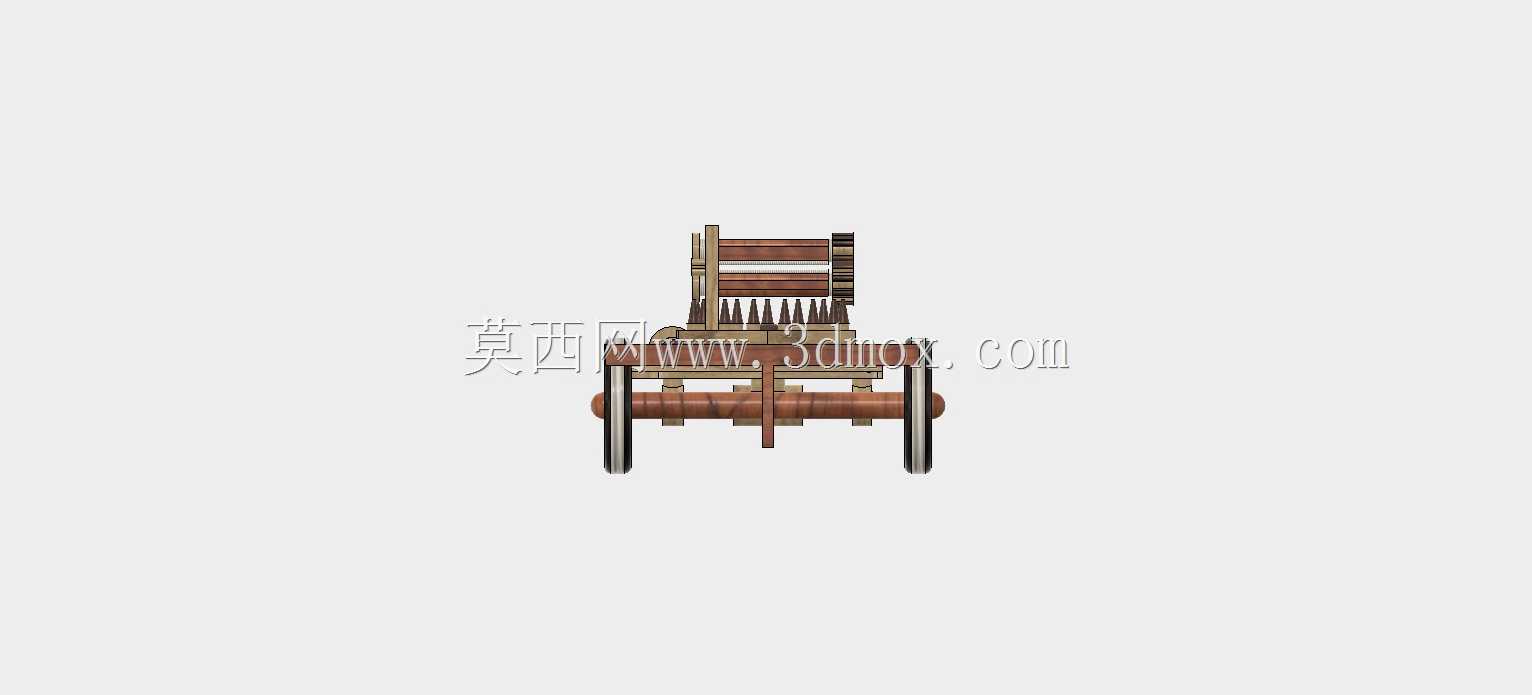

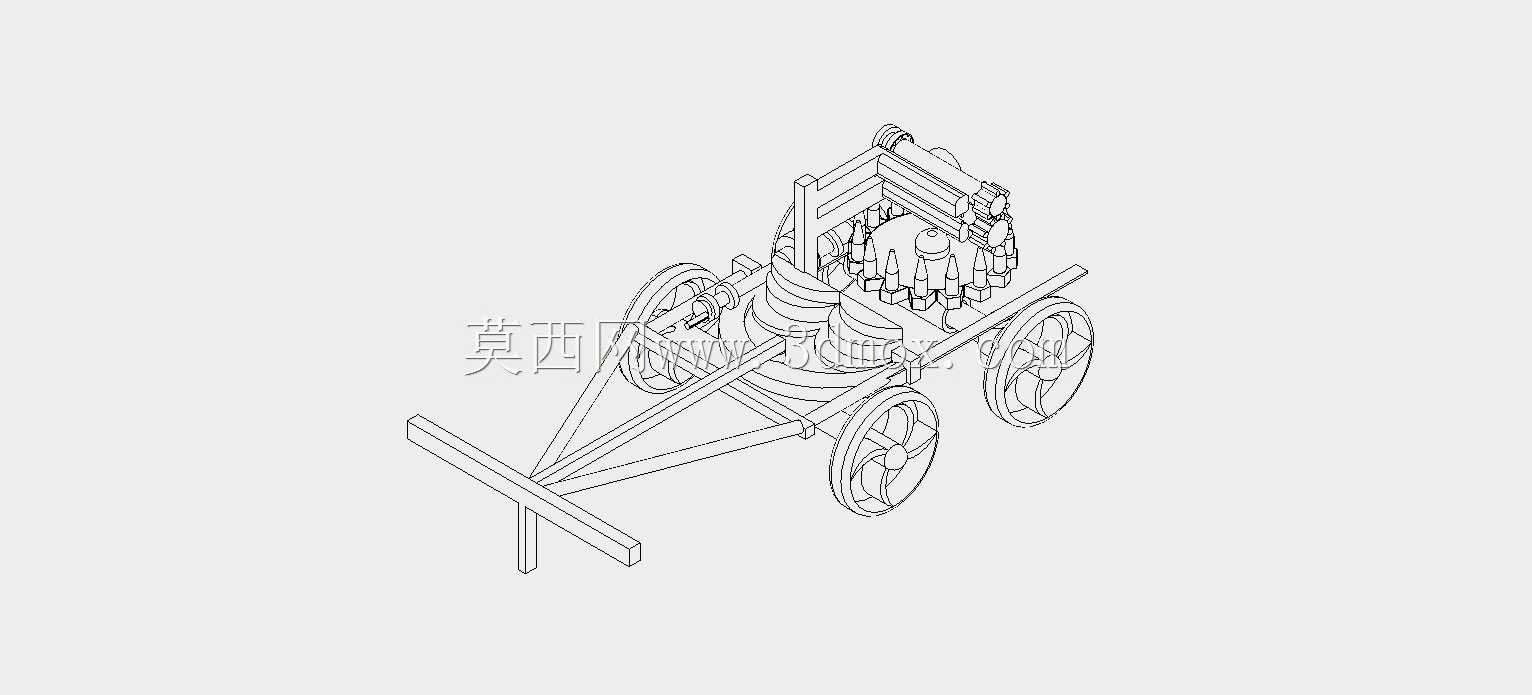

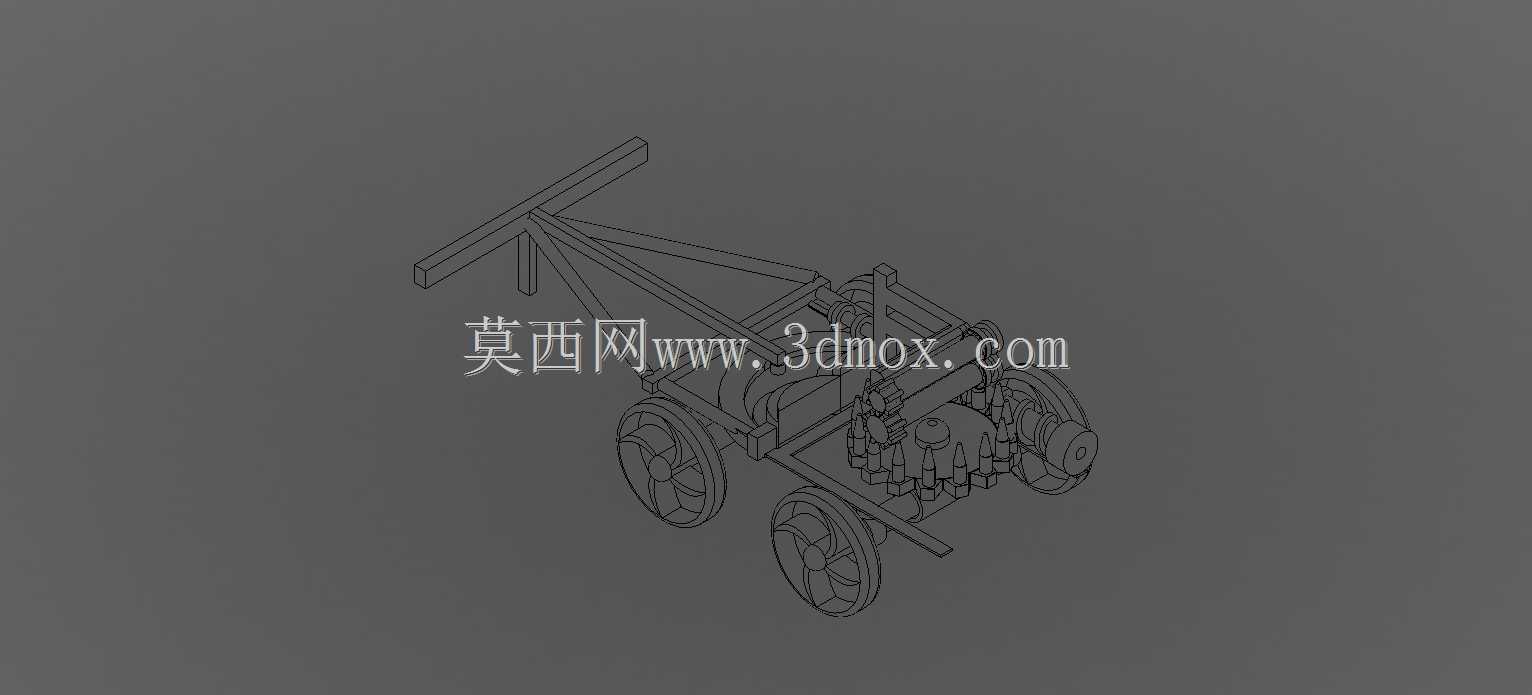

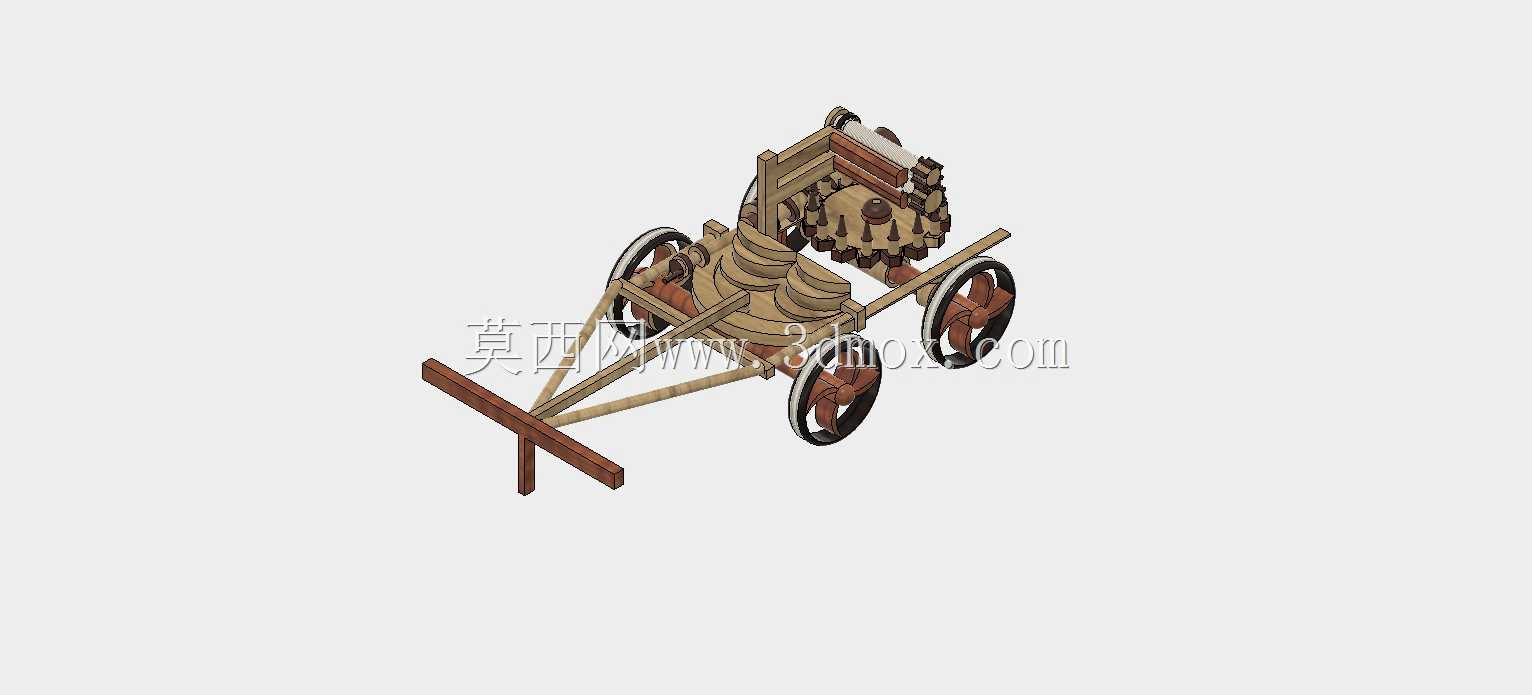

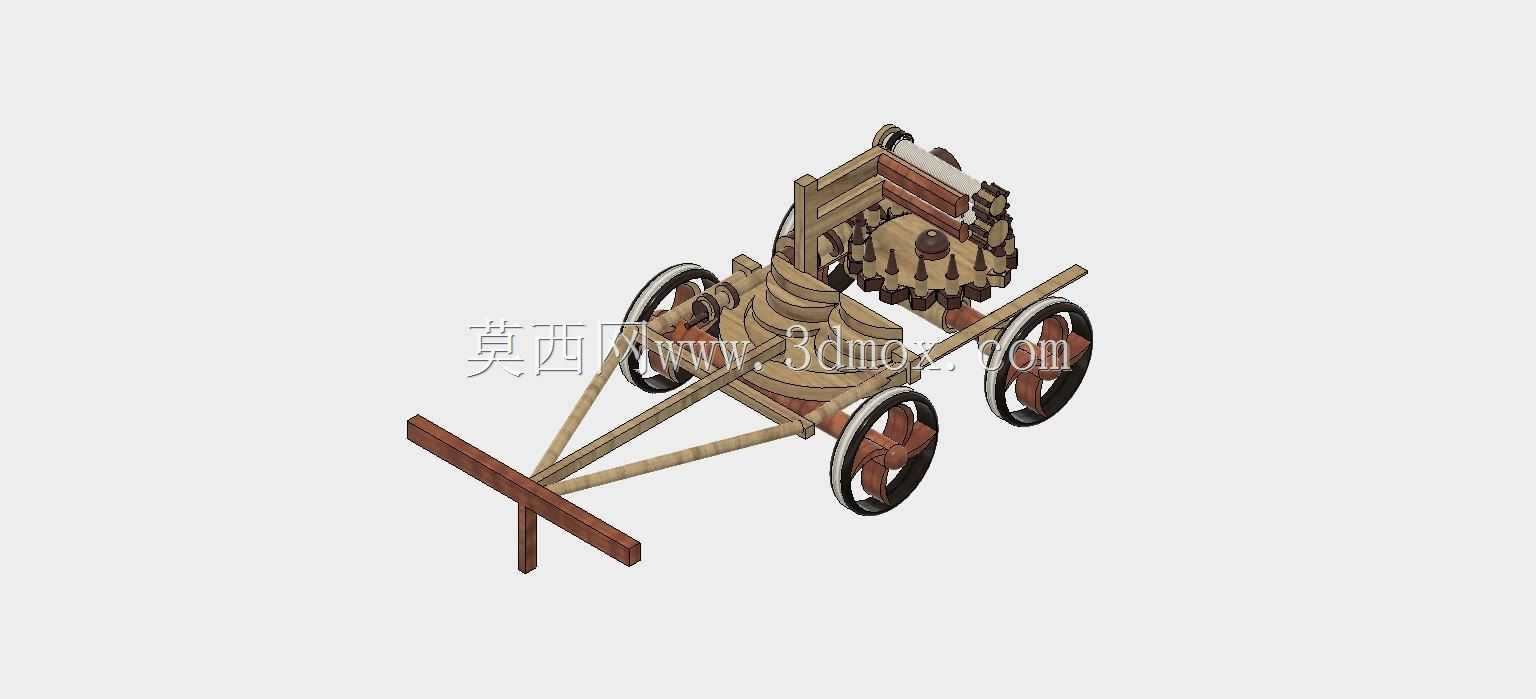

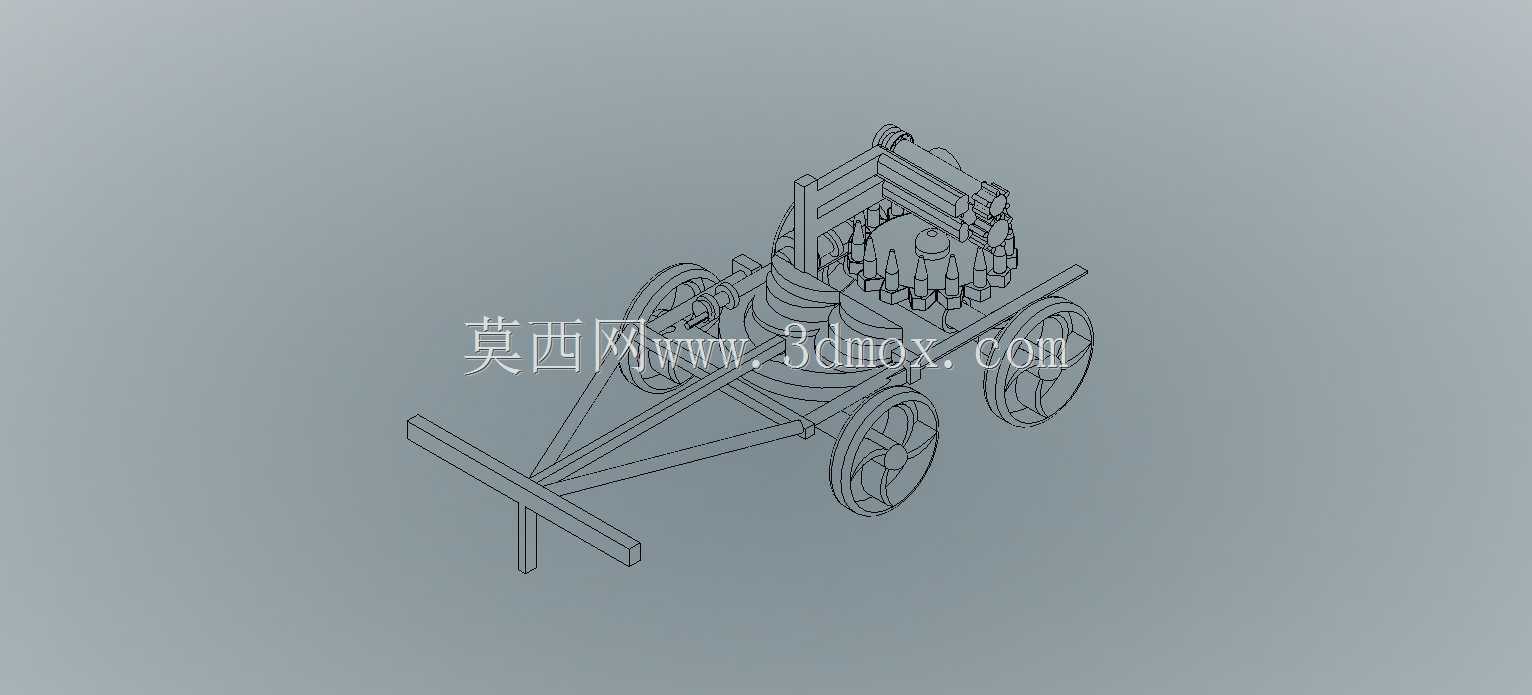

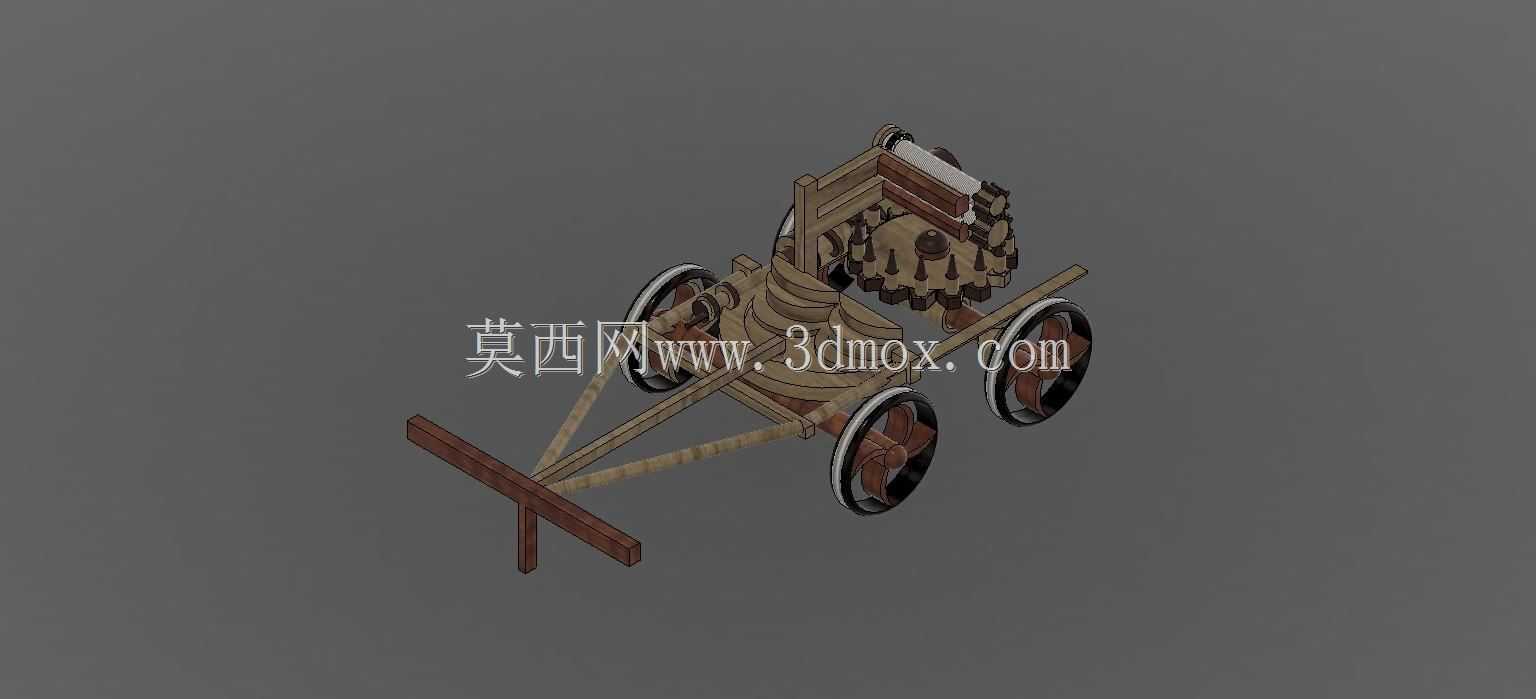

这款轮式甘蔗榨汁设备，主要面向小型甘蔗加工点、流动市集鲜榨蔗汁经营、村镇小型糖坊初加工场景设计，整体采用拖挂式轮式布局，无需额外搭建固定安装基座，可通过人力或小型动力设备牵引转场，适配零散化、流动性的蔗汁加工需求。设备核心压榨单元采用多组齿轮啮合传动结构，传动链路从牵引端的动力输入轴起始，通过不同模数的圆柱齿轮逐级传递扭矩，将输入的低转速动力放大至压榨辊所需的工作扭矩，确保甘蔗进料后能被持续挤压，充分榨取蔗汁，避免因扭矩不足出现辊轴卡滞、蔗料打滑的问题。从结构设计逻辑来看，整机将传动齿轮组、压榨辊组、进料导槽、出汁导板全部集成在型钢焊接的一体式机架上，机架前端设置T型牵引架，牵引架高度适配常见小型农用运输设备的挂接高度，机架底部布置四个行走轮，轮距经过匹配计算，确保在乡村非硬化路面牵引时不会出现侧翻风险，整机宽度控制在常规乡村道路通行允许的范围内，转场时无需拆卸额外部件。压榨辊组采用对辊渐进压榨结构，进料端辊隙稍大，方便整根甘蔗直接送入无需提前切段，沿出料方向辊隙逐步收窄，逐级挤压甘蔗纤维，榨出的蔗汁通过辊组下方的倾斜导板汇集到出汁口，蔗渣则从辊组末端自然排出，整个作业流程无需人工反复推送料件。齿轮传动组全部布置在机架侧方的防护结构内侧，避免作业过程中蔗渣、汁水溅入齿轮啮合面造成磨损，同时也能防止操作人员误触传动部件引发安全风险。机架的型钢选型兼顾结构强度与整机重量，不会因过重导致牵引困难，同时能承受压榨作业时的持续反作用力，不会出现机架变形、辊轴错位的问题。设备的安装边界无需额外预留固定地脚空间，作业时只需将牵引架放置在平整地面，垫好轮挡防止溜动即可投入使用，对于场地条件有限的流动经营场景适配性极强，日常维护时只需定期对齿轮啮合面加注润滑脂，检查压榨辊的磨损情况即可，无需复杂的维保操作。
