可承受拉伸载荷的指骨关节转向连接结构

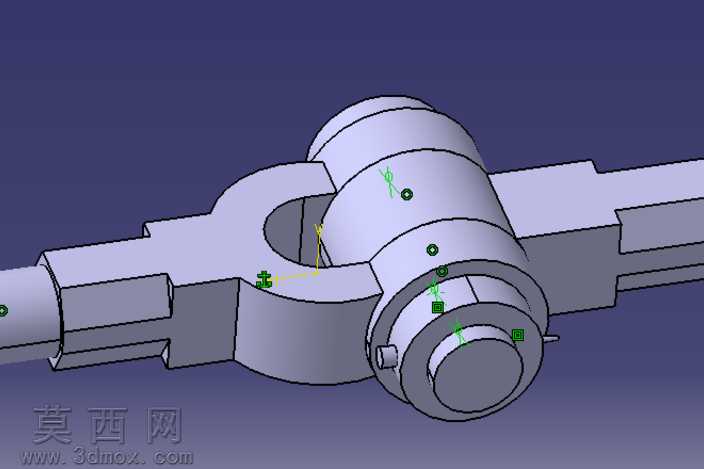

本作品为指骨关节式转向连接结构，采用三维参数化建模方式完成整体构建，建模过程中优先保证各配合部位的尺寸精度，确保后续装配环节无干涉问题。建模初始阶段先梳理结构的功能逻辑：该结构核心作用是在两个接杆传递拉伸载荷的工况下，保留小角度的灵活转动余量，避免刚性连接在角向偏移时产生应力集中，因此建模时先完成中心铰接主体的轮廓搭建，以回转体为基础特征，通过拉伸、切除命令构建铰接部位的轴孔配合结构，保证铰接副的同轴度公差符合机械连接的常规设计要求。两侧的接杆部分采用对称式拉伸特征构建，接杆与铰接主体的连接部位做了圆弧过渡处理，避免应力集中在结构转角处，提升整体结构的载荷承受能力。材质配置上，整体结构选用合金结构钢作为模拟材质，渲染时赋予金属哑光质感，对铰接配合面做轻微的粗糙度区分，直观体现配合面的加工精度差异；渲染场景采用纯色深蓝背景，搭配定向光源突出结构的轮廓层次，将铰接部位的限位结构、定位孔细节清晰呈现，方便观察内部的配合关系。结构设计层面，中心铰接副采用销轴式连接逻辑，预留了合理的转动间隙，既可以满足小角度的偏转需求，又不会因间隙过大导致载荷传递时出现冲击；接杆端部的连接结构做了等强度设计，在保证拉伸载荷传递能力的前提下，尽可能缩减非受力区域的材料体积，实现结构的轻量化优化。建模过程中对所有的孔位、圆角特征做了参数化关联，后续若需要调整接杆长度、铰接轴直径、转动角度范围等参数，仅需修改对应特征的尺寸参数即可完成整体结构的更新，无需重新搭建模型，大幅提升了设计迭代的效率。整体结构的受力路径清晰，拉伸载荷从一侧接杆传入，经过铰接主体的承载结构传递至另一侧接杆，角向偏移时铰接副的转动可以释放附加弯矩，保证结构在存在少量安装偏差或工况偏角时，依然可以稳定传递轴向与线性载荷，不会出现卡滞或应力过载的问题。
