辐条式越野轮胎轮组结构设计

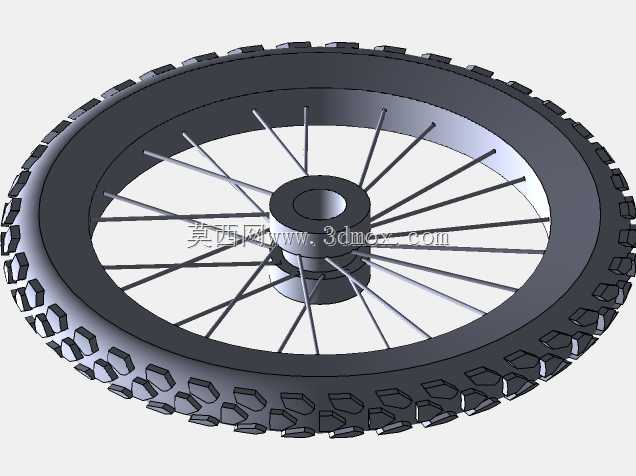

这款辐条式轮组的设计，最初是面向非道路小型行走装备的后轮承载需求做的结构验证，常见适配场景包括小型农用作业机具、场地巡检代步车、非公路休闲越野车辆的行走端，核心是兼顾非铺装路面的抓附能力与轮组自身的轻量化承载表现。从结构逻辑来看，胎面采用块状交错排布的防滑齿设计，每一块胎齿都做了斜向切角处理，在松软泥土、碎石路面行驶时，胎齿可以嵌入路面表层获得更大的抓地力，同时相邻胎齿之间预留了足够的排泥间隙，避免泥泞附着导致胎面打滑，胎体基础厚度做了梯度设计，胎面接触区域厚度大于胎侧区域，既保证接地位置的耐磨性能，也能让胎侧保留适当的形变能力，缓冲路面颠簸带来的冲击。轮毂部分采用多辐条放射式结构，辐条从中心轴套位置均匀发散至轮辋内侧，每根辐条的截面做了等强度优化，靠近轴套的位置截面尺寸更大，向轮辋延伸时逐步收窄，在保证整体径向承载能力、抗侧向冲击能力的前提下，尽可能减少轮组自身的转动惯量，降低行走驱动端的动力损耗。中心轴套采用同轴阶梯孔设计，预留了标准轴承的安装位，轴套外侧的凸台结构可以对轴承内圈形成轴向定位，轮辋与胎体的配合位置做了环形限位凸缘，装配时胎体内侧的卡边可以完全嵌入凸缘内侧，避免充气或者大负载行驶时胎体与轮辋发生相对滑移。从安装边界来看，轮组的轴向安装尺寸以中心轴套的端面为基准，两侧预留的锁紧螺母安装空间符合小型行走轮系的通用安装规范，轮辋的径向跳动公差控制在常规行走部件的允许范围内，不需要额外做复杂的动平衡调校即可满足中低速行驶的使用需求。设计过程中特意规避了一体式铸铝轮毂的厚重结构，辐条式的布局也能在轮组受到侧向冲击力时，通过多根辐条的微小形变分散应力，避免应力集中导致的轮辋开裂问题，胎齿的排布角度也经过反复调整，保证行驶过程中接地压力分布均匀，减少偏磨现象的出现，延长胎体的实际使用寿命。
