万圣节主题卡通趣味面罩造型结构

　　做结构设计快十年，接触过不少文创衍生类的异形曲面件，这类看着偏向节日趣味属性的造型，实际落地时要考量的工程细节一点不比常规工业件少。先从应用场景说起，这类造型件主要适配节日主题的桌面装饰、潮玩手办的配套面罩组件，也可作为主题活动的定制展示道具，部分做轻量化处理后还能嵌入小尺寸发光组件，做成氛围小夜灯的外壳结构，覆盖文创周边、活动美陈、家居小装饰几个细分场景，对曲面顺滑度、装配贴合度的要求远高于普通平面装饰件。

　　拿到这个造型的初始需求时，首先要梳理的是功能特性边界：作为外露的装饰类结构件，外表面不能有明显的分型线痕迹，曲面过渡要连续，尤其是耳部、嘴部的镂空区域，边缘不能有锐边，避免日常摆放时剐蹭；如果后续要做注塑量产，壁厚要控制在均匀区间，不能出现局部过厚导致的缩痕，也不能因为壁厚突变产生应力集中点。整个造型的对称度是核心控制项，左右两个耳部的外轮廓、镂空区域的相对位置偏差要控制在0.2mm以内，不然视觉上会出现明显的歪扭感，破坏卡通形象的协调性。

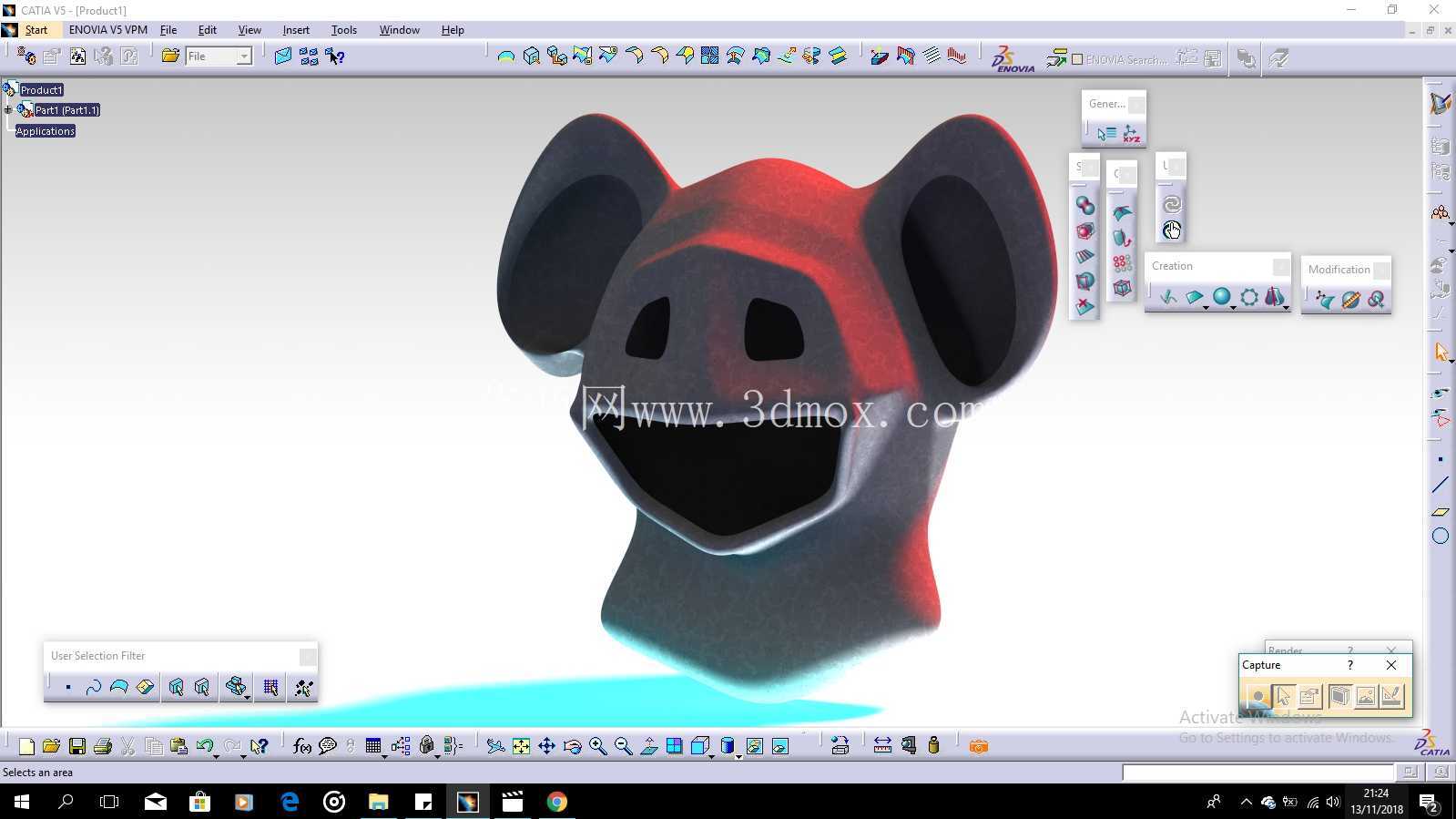

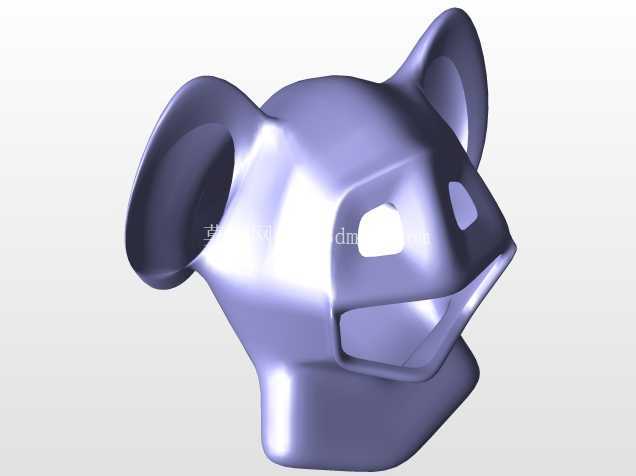

　　设计思路上没有走常规的实体拉伸切剪路线，而是先从正面的轮廓曲线入手，先勾勒出脸部的基础轮廓线，再通过曲率连续的曲面放样生成主体基面，之后拆分出耳部、眼部、嘴部的独立曲面区域，做曲面修剪后再倒圆角过渡，所有圆角的半径都顺着曲面的曲率变化做渐变处理，而不是统一用固定半径，这样出来的曲面在光影下的过渡会更自然，不会出现生硬的棱线。嘴部的大弧度镂空区域，特意做了内收的翻边结构，一方面是提升薄壁件的整体刚性，避免摆放时受力出现边缘变形，另一方面如果后续要内嵌半透明的透光件，翻边结构可以直接作为装配定位面，不需要额外加定位柱，减少零件数量的同时也简化了装配流程。

　　外形尺寸方面，整体控制在掌心可放置的区间，主体最大宽度约85mm，含耳部的总高度约90mm，前后的厚度约42mm，这个尺寸刚好适配常规的潮玩手办头围比例，也适合单独作为桌面小摆件摆放，不会占用过多桌面空间。安装边界上，底部做了一个直径12mm的平面安装位，预留了1.5mm深的沉孔，可以直接粘贴配重块或者连接小型展示底座，不需要额外做支架结构；如果是作为发光外壳使用，内部的空腔预留了足够的空间放置纽扣电池组和小型LED灯板，空腔内壁做了0.5mm的定位筋，刚好卡住灯板，避免晃动产生异响。

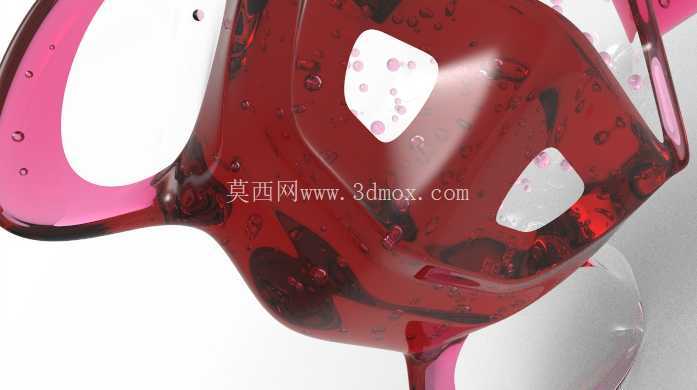

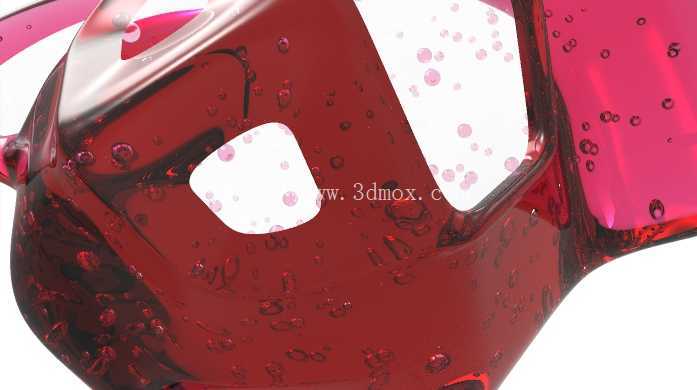

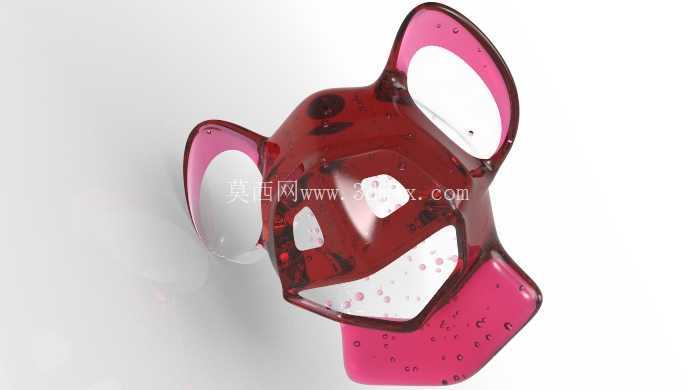

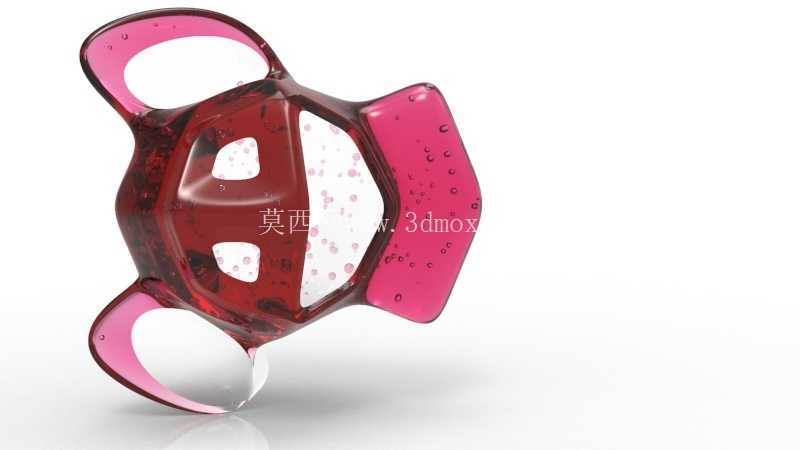

　　建模过程中特意检查了所有曲面的G2连续性，尤其是红色主体和玫红色耳部的拼接区域，两个不同颜色的分件配合面做了0.1mm的装配间隙，既方便后期组装，也不会出现明显的拼缝；表面的水珠状纹理是做在曲面的法线方向上的凸起，高度控制在0.3mm，不会积灰的同时也能提升表面的质感，模拟出半透明材质带水珠的视觉效果。所有镂空区域的边缘都做了0.8mm的圆角处理，不管是后期做3D打印打样还是开模注塑，都不会出现边缘崩缺的问题，也能提升日常拿取时的触感，不会划手。

　　实际落地验证的时候，要注意半透明材质的透光率控制，耳部和嘴部的透光区域壁厚要比主体区域薄0.5mm，这样内置光源点亮的时候，光线会优先从镂空区域透出来，不会出现整个壳体都透光的问题，能更好地突出造型的面部特征。如果是做树脂打印的样件，支撑要尽量加在内腔和非外观面，避免在外表面留下支撑痕迹，后期打磨的时候要顺着曲面的曲率方向走，不要破坏原有的曲面顺滑度。这类文创类的异形结构，看似是偏向外观的创意设计，实则每一处曲面、每一个壁厚、每一处装配位的设计，都要兼顾视觉效果和落地可行性，不能只追求造型夸张而忽略生产和使用中的实际问题。
