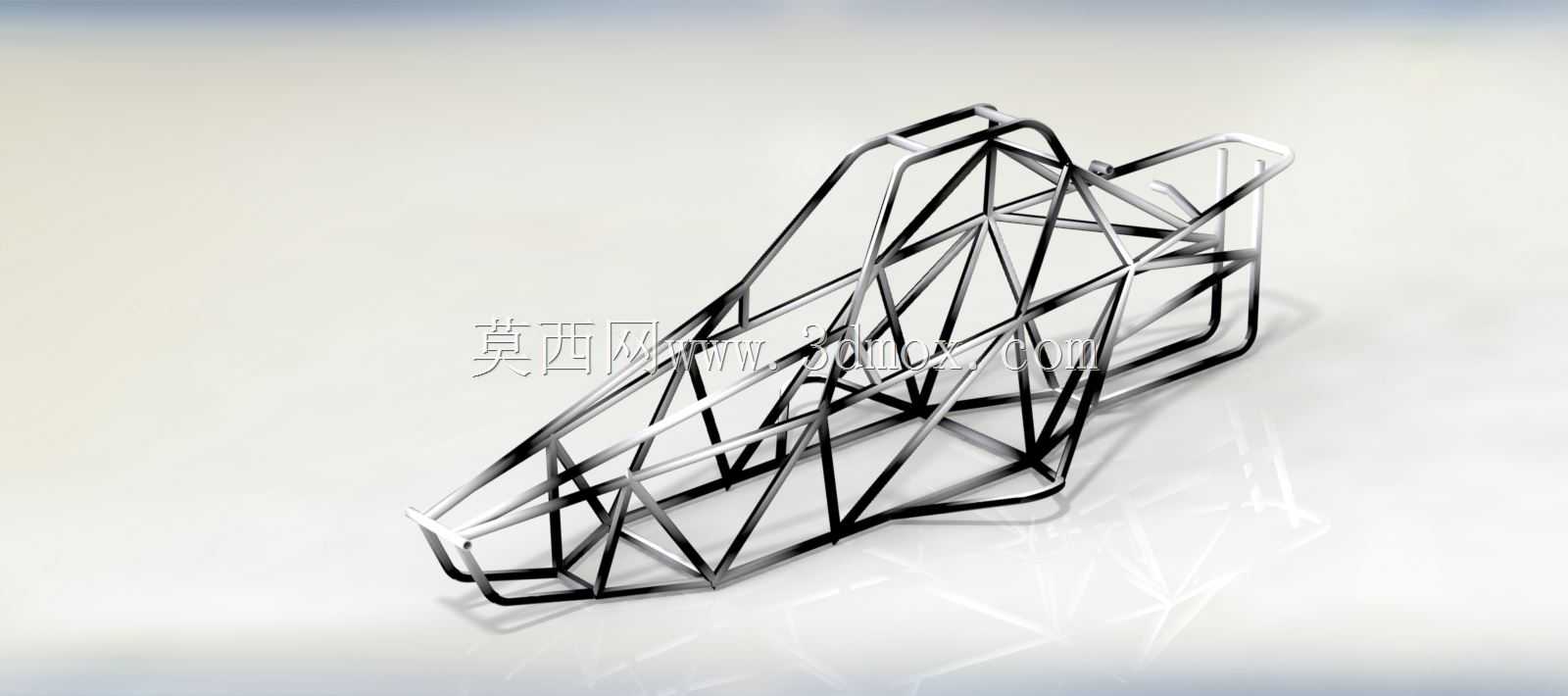

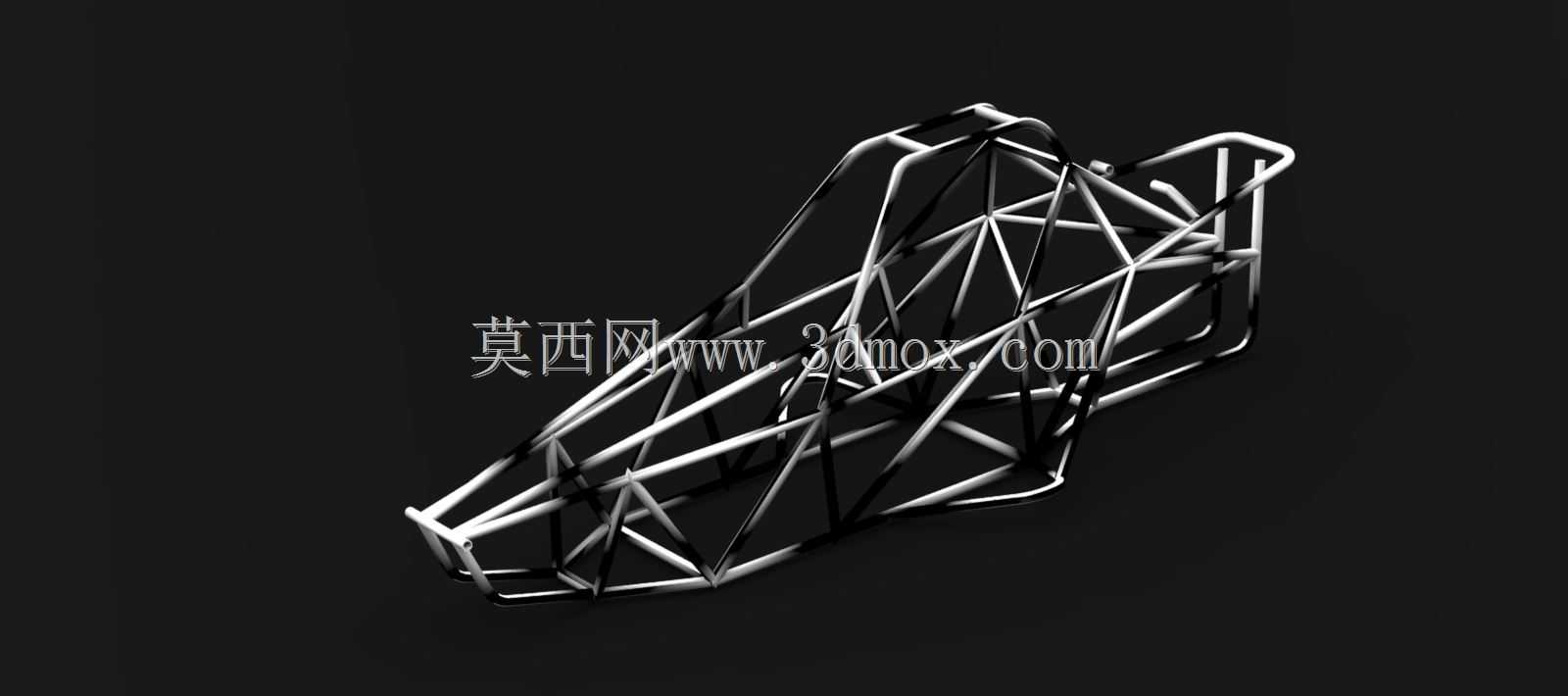

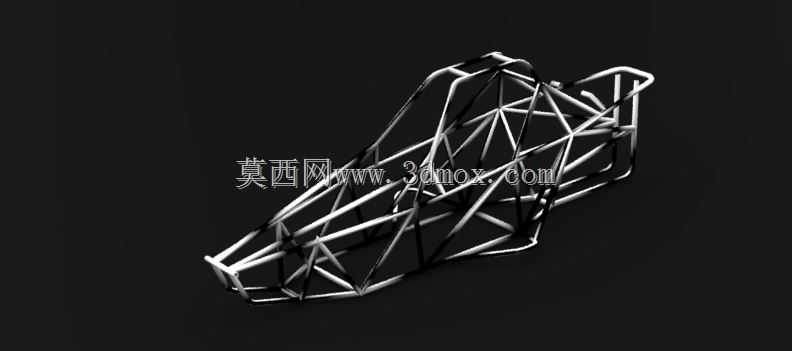

钢管桁架式越野车辆承载框架结构

　　这套空间桁架式车架结构，主要面向非道路越野场景的特种作业、赛事竞技类越野车辆使用，区别于普通乘用车的承载式车身与梯形大梁结构，其采用冷拔无缝钢管通过空间三角拓扑拼接形成整体承载结构，核心作用是在复杂越野工况下承受路面冲击、动力总成输出扭矩、驾乘人员载荷，同时在车辆发生翻滚、碰撞时形成足够的生存空间冗余，避免结构侵入驾乘舱造成人员伤害。

　　从实际使用场景来看，这类车架常应用于巴哈赛事越野车、全地形作业车、山地救援特种车等非铺装路面行驶的车辆，日常行驶中需要持续承受飞坡落地的垂向冲击、交叉轴工况下的扭转力矩、侧滑碰撞时的横向载荷，因此结构设计上完全摒弃了薄板冲压拼接的车身思路，所有杆件均沿载荷传递路径布置，每一段钢管的走向都对应实际受力方向，不存在无承载作用的装饰性结构。

　　设计过程中首先要确定的是硬点边界：驾乘人员的坐姿空间、转向系统与操纵机构的安装位置、动力总成与传动系统的固定点位、悬架摆臂与减震器的安装坐标、轮胎跳动的最大包络空间，这些硬点确定后，才会通过三角桁架的拓扑方式将各个硬点连接起来，确保任意方向的载荷都能通过多根杆件分散传递到整个框架，避免局部应力集中导致的杆件断裂。比如前舱区域的杆件，需要同时承接前悬架传来的路面冲击、发动机运转的振动载荷、碰撞时的吸能溃缩需求，因此靠近前防撞位置的杆件会采用稍小的管径、更密的桁架结构实现逐级吸能，而靠近驾乘舱的主环结构则采用更大壁厚、更大管径的钢管形成刚性保护区。

　　从安装边界来看，这套框架的所有安装点位都预留了统一的安装基准面：动力总成的悬置点位焊接有带螺纹孔的安装凸台，凸台平面与发动机悬置软垫的安装面完全贴合，避免安装时出现附加应力；悬架安装点位焊接有加强衬套，衬套内孔与摆臂球头的安装螺栓精度匹配，保证悬架几何参数在装配后不出现偏差；驾乘舱内的座椅安装点位、安全带固定点位都做了局部双层管加强，因为在碰撞瞬间安全带固定点需要承受数吨的拉扯力，单层钢管很容易出现变形撕裂。

　　结构特性上，这套桁架车架相比传统大梁结构拥有更高的扭转刚度，同重量下的抗扭能力是梯形大梁的3倍以上，这对于越野场景来说至关重要——交叉轴工况下车架不会因为扭转出现车门变形无法开启、动力传动系统错位打齿的问题。同时框架本身就集成了防滚架的功能，不需要额外在车内加装防滚结构，既减轻了整体重量，又避免了后期加装防滚架与车身连接强度不足的隐患。

　　尺寸设计上，主环的高度预留了驾乘人员佩戴头盔后的头部安全间隙，肩部位置的横向宽度满足赛车座椅与多点式安全带的安装空间，车架前部的轮距预留了大尺寸越野轮胎的转向包络，即使转向打满、轮胎大幅跳动也不会与框架杆件发生干涉；后部的框架结构预留了油箱、散热系统的安装空间，所有油路、线路的固定点位都沿着管件走向布置，避免越野过程中管线被飞石击打、被运动部件拉扯。

　　实际生产中，这套框架的所有管件连接节点都采用相贯线切割处理，管件之间完全贴合后再进行焊接，避免出现缝隙导致的应力集中，关键受力节点还会增加三角形加强片提升连接强度，焊接完成后整体进行去应力处理，避免长期受交变载荷出现焊缝开裂的问题。对于结构设计从业者来说，这类桁架结构的建模核心不是简单的钢管拼接，而是要先梳理清楚所有载荷路径，再通过空间三角结构实现力流的顺畅传递，每一根杆件的存在都要有对应的受力依据，不能仅凭外观随意添加杆件，否则既会增加不必要的重量，还可能打乱力的传递路径造成局部应力过高。
